教学演示用平衡梁式往复动力装置结构

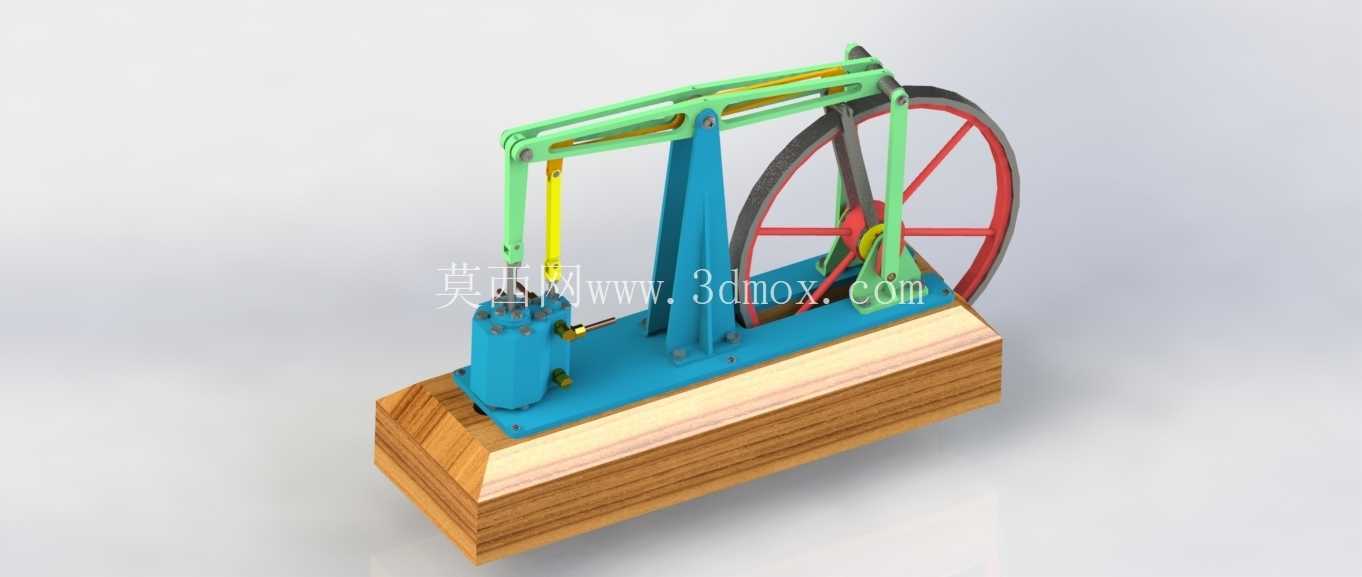

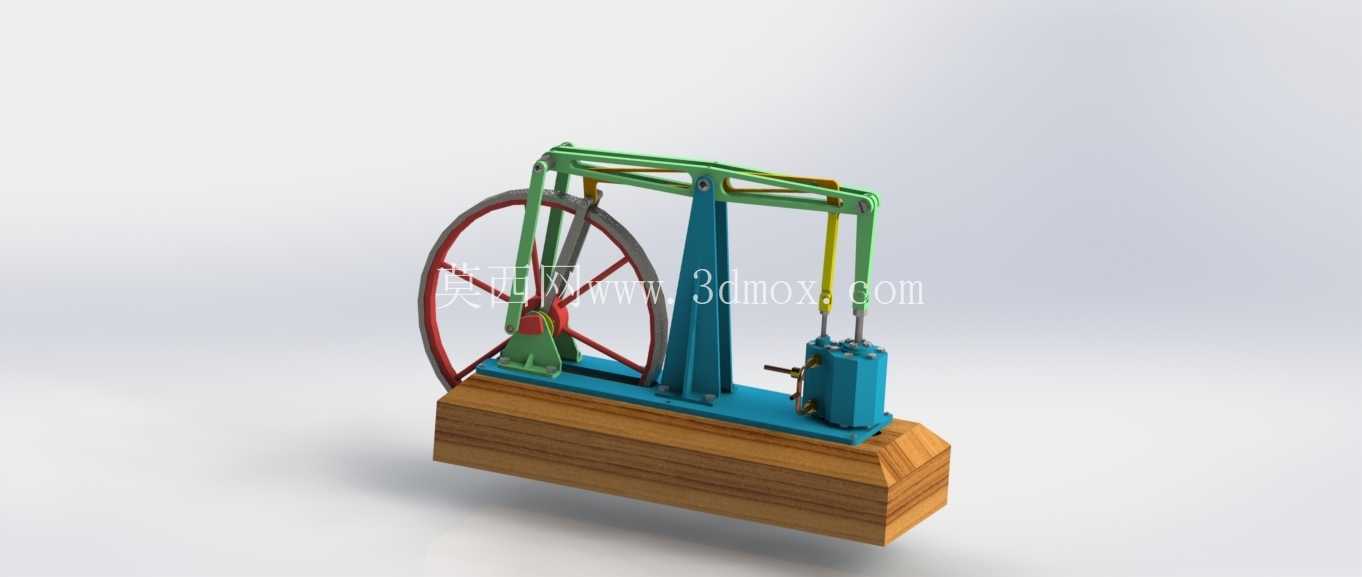

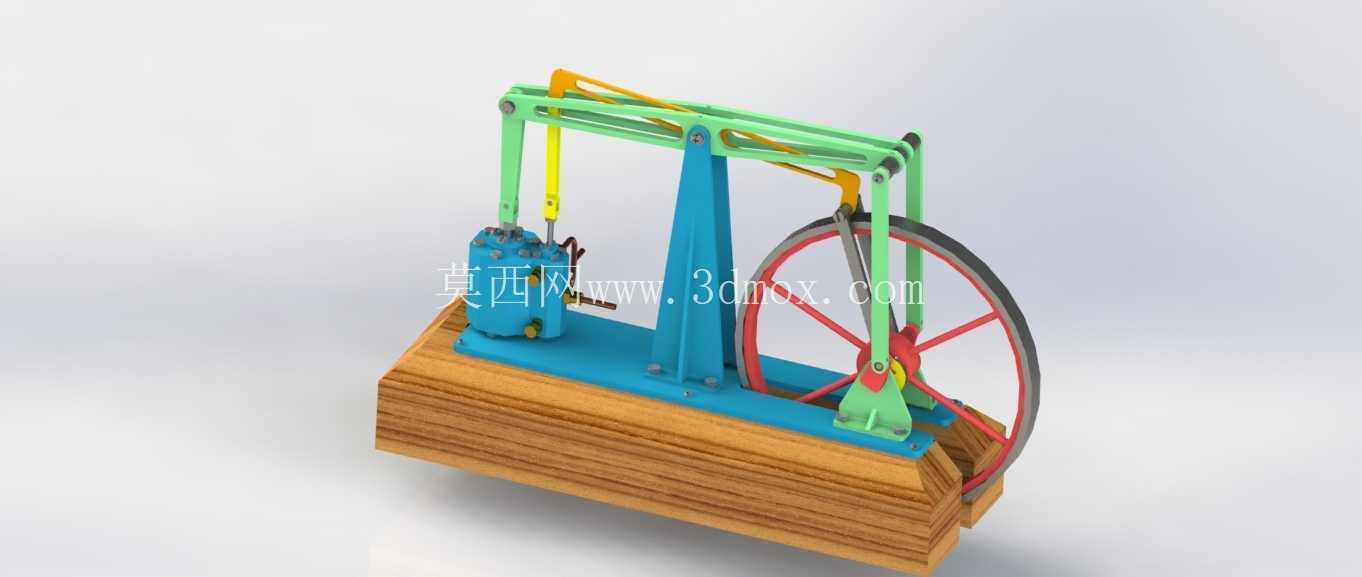

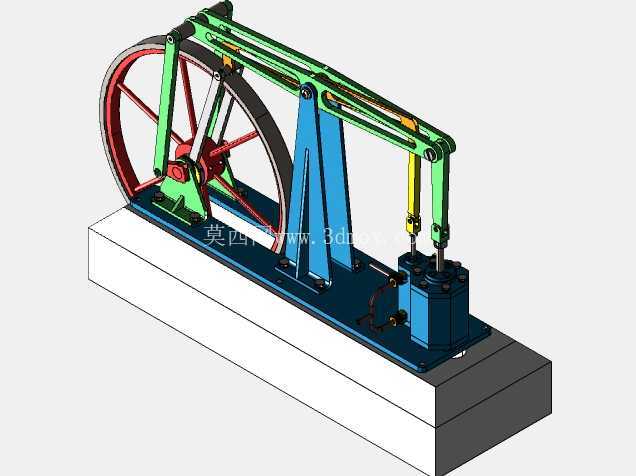

　　这套平衡梁动力结构的三维建模，核心是还原早期往复式动力装置的运动传递逻辑，目前主要应用在高校机械原理教学演示、科普场馆动力原理展项、小型复古动力模型复刻场景中，也可作为曲柄连杆机构运动仿真的参考载体，帮助结构设计新人理解往复直线运动与旋转运动的转换路径。从实际功能来看，该结构通过气缸侧的活塞往复动作，拉动竖直连杆带动上方的平衡梁绕中部支点做跷跷板式的摆动，平衡梁另一端通过铰接的竖直连杆带动曲轴部位转动，同轴安装的大直径飞轮依靠自身转动惯量储存动能，抵消活塞往复运动的死点冲击，保证整套机构运转的连续性，整套传动路径没有冗余的传动部件，所有铰接点的受力方向都沿杆件轴向传递，能最大程度降低传动过程中的侧向分力损耗。

　　设计过程中首先确定的是安装基准，整套机构固定在实木质感的矩形安装底座上，底座的长宽尺寸以容纳所有运动部件的运动包络为边界，预留了各杆件摆动时的安全间隙，避免运转过程中出现杆件与底座、支架的干涉。中部的立式支撑塔架是整套结构的受力核心，采用上窄下宽的梯形截面结构，底部通过螺栓与底座刚性连接，顶部的铰接孔作为平衡梁的摆动支点，孔位的同轴度公差控制在0.02mm以内，避免平衡梁摆动时出现卡滞。平衡梁本身采用等强度梁的设计思路，中部支点位置的截面厚度最大，向两端铰接点位置逐步收窄，在保证结构刚度的前提下尽可能降低运动件的自重，减少往复摆动过程中的惯性冲击。

　　气缸侧的连杆与活塞采用铰接连接，允许连杆在随平衡梁摆动时存在小角度的偏摆，避免活塞与气缸壁之间出现别劲的情况，气缸本体通过安装座固定在底座左侧，安装座的高度经过反复校核，保证活塞运动到上止点和下止点时，平衡梁的摆动角度处于合理区间，不会出现连杆过死点的卡滞问题。右侧的飞轮采用辐条式结构，轮缘位置做了加厚处理，以此在控制整体重量的前提下提升转动惯量，飞轮与曲轴采用键连接固定，曲轴的两个支撑轴承座固定在底座右侧，轴承座的安装孔位与中部塔架的支点孔、左侧气缸的安装孔位保持严格的位置度公差，保证整套传动机构的同轴度符合运转要求。所有铰接位置都预留了润滑脂加注的间隙，铰接销轴采用可拆卸设计，方便后期维护时更换磨损的轴套。

　　建模过程中对所有运动部件都做了运动包络校核，比如平衡梁上下摆动时与中部塔架的间隙、右侧连杆摆动时与飞轮辐条的间隙、活塞往复运动时与气缸内壁的间隙，都控制在1-2mm的合理范围，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致运转卡滞。这套结构没有集成复杂的配气、喷油部件，核心是把最基础的往复-旋转运动转换逻辑做了直观的呈现，对于刚接触机械传动的设计人员来说，可以通过拆解这套模型的装配关系，理解支点位置选取、连杆长度配比、飞轮惯量匹配对整套机构运转平顺性的影响，也可以基于这套基础结构做拓展设计，比如调整平衡梁的支点位置改变传动比，或者更换不同直径的飞轮调整运转的平稳性，适配不同的演示或模型制作需求。安装底座的底部预留了四个沉头安装孔，可以将整套机构固定在展示台或者实验台架上，避免运转过程中因为振动出现移位，所有外露的杆件边缘都做了倒圆角处理，避免演示过程中出现尖锐边角的磕碰风险，整体结构的拆装逻辑清晰，所有连接螺栓都采用统一的规格，方便拆解后讲解每个部件的功能与装配关系。
