立式储水罐体带顶部十字加强结构

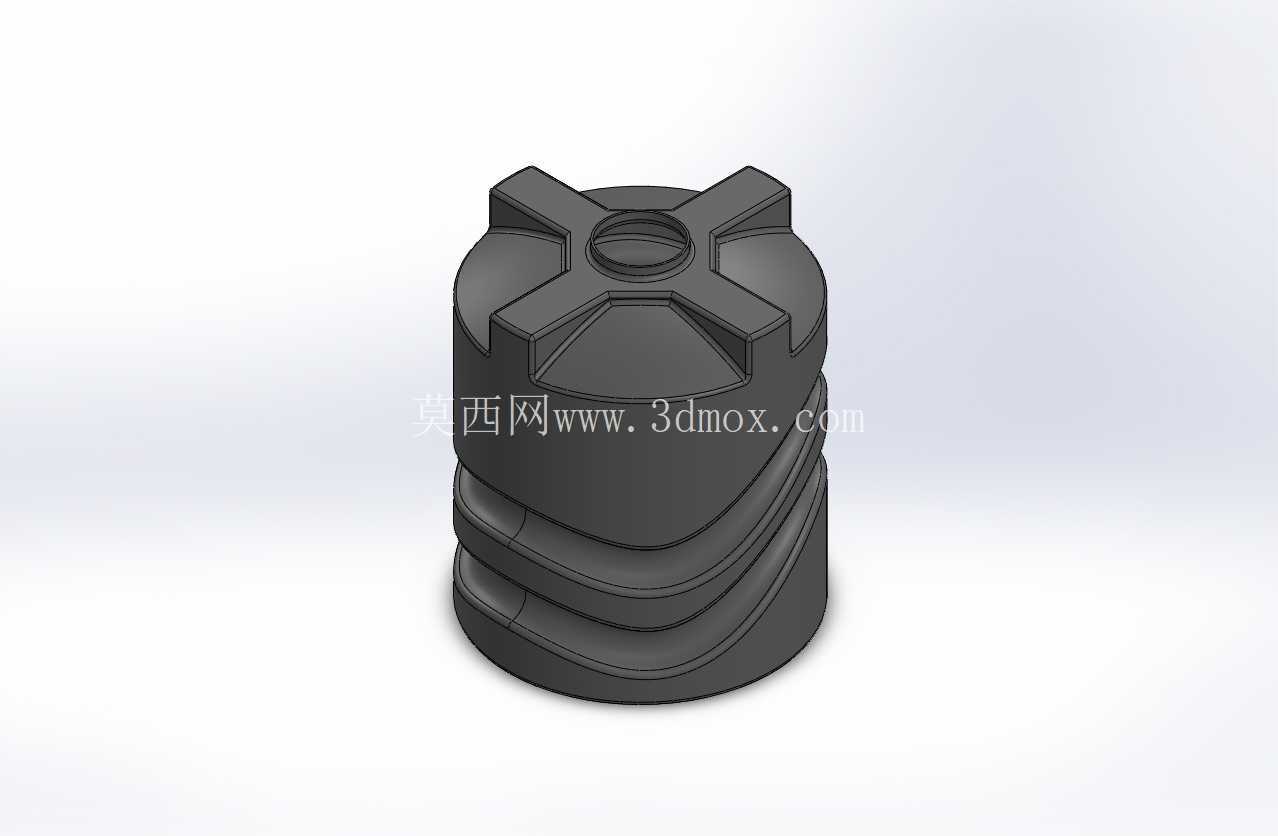

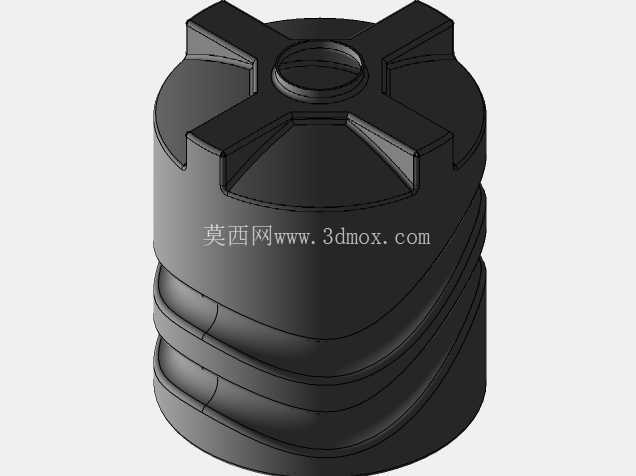

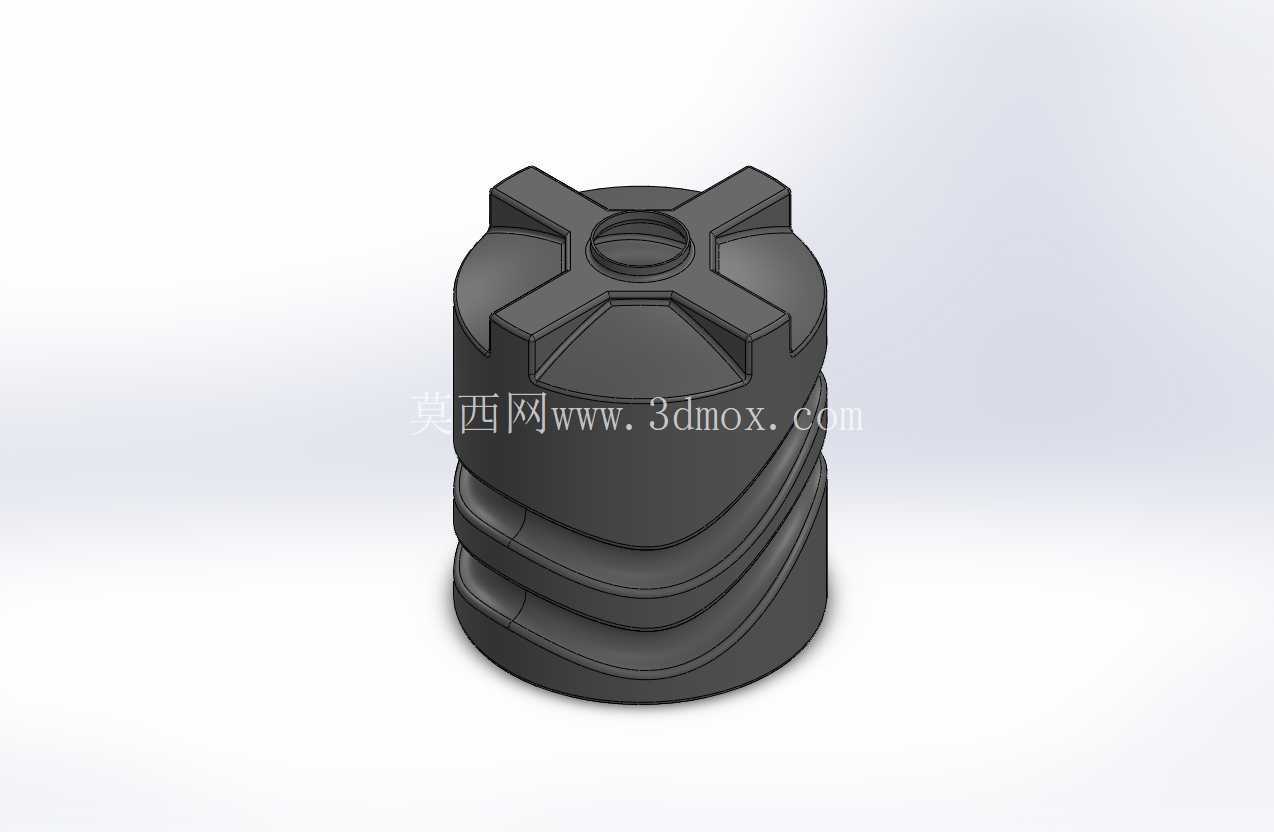

　　该立式储水罐体在结构上采用圆柱主体配合多层环向加强轮廓的方案，主要面向小型循环供水、设备冷却补液、实验台储水以及紧凑型流体系统中的中间储液环节。罐体顶部设置十字交叉的加强肋，肋条沿径向从中心接口区域向外延伸至筒壁边缘，使顶部在承受内部液位压力、装配压紧力以及搬运过程中的局部载荷时，能够把应力更均匀地传递到侧壁，而不是集中在开孔周围。中心位置保留圆形接口，可用于接入管路、注水盖、液位检测元件或快速接头，接口周边通过凸台加厚，降低螺纹连接或插拔装配时产生开裂的风险。

　　从外形看，罐体下部并非简单光面圆筒，而是布置了多道近似螺旋或阶梯状的外凸环带。这些环带一方面提高筒壁的抗弯刚度，减少薄壁容器在满水状态下的鼓胀变形；另一方面也增强了罐体放置时的视觉层次，并可在自动化装配线上作为视觉识别或夹持定位的参考轮廓。筒身与顶部过渡区域采用圆角衔接，避免尖角造成的应力集中，也有利于塑料成型时材料流动和脱模。若采用吹塑或注塑工艺，外壁的加强结构能够在不显著增加壁厚的前提下提升整体刚性，从而控制材料用量和单件重量。

　　实际使用中，这类罐体通常安装在设备机架内部、台面下方或狭小机柜空间中，因此外径、总高以及顶部接口位置需要提前纳入布局校核。圆柱外形有利于在有限平面内获得较稳定的容积，底部轮廓应与支撑面保持足够接触面积；若设备存在振动，还需在底部增加固定座、抱箍或减震垫，防止满液状态下重心偏移。顶部十字肋虽然突出于端面，但也形成了天然的限位结构，可与上盖、支架或相邻零件形成避让关系；设计时应关注肋条高度，避免与管路接头、线束或外壳发生干涉。

　　建模过程中，筒壁厚度应围绕承压能力和成型工艺统一考虑。储液容器长期承受静液压力，侧壁下部受力相对更大，环向加强带可承担部分变形约束；顶部开孔区域则需要通过凸台、圆角和肋板组合来维持密封面平整。若后续需要配置液位传感器，中心接口的内径、配合深度和密封面形式应与选定元件匹配；若作为重力供水部件，则需复核接口高度、出水口位置以及罐体内部最低液位，避免吸入空气或形成无法排出的积液区。

　　在装配边界上，罐体周围应预留管路插拔空间和维护空间，尤其是顶部接口处不能被十字肋完全包围，接头旋紧或软管装拆都需要操作余量。罐体外侧的环带不宜与机柜内壁紧贴，适当间隙可减少振动摩擦，并便于观察表面裂纹、渗漏和结垢情况。对于需要频繁移动或清洗的场景，圆润的外形和连续过渡面也能降低清洁死角，提升使用维护便利性。整体结构兼顾了储液容积、承压刚性、接口扩展和紧凑安装，是小型流体设备中较实用的容器结构形式。
