Nema17步进电机通用安装固定板

　　这块安装固定板主要服务于42系列步进电机的端面固定场景，也就是行业内常说的Nema17规格电机，在桌面数控设备、小型3D打印机、线性滑台模组、小型自动化送料机构、教学实验台架里都能见到这类转接板的身影。很多整机布局里，电机不能直接锁在型材或者设备立板上：要么安装面的孔位和电机法兰孔对不上，要么需要在电机和安装基面之间留出联轴器、同步轮的避让空间，要么设备面板需要一块整板来分散电机运行时的锁紧应力，避免薄铝板或者塑料面板长期受振后孔位滑丝、板面变形，这块板就是用来解决这类转接固定问题的。

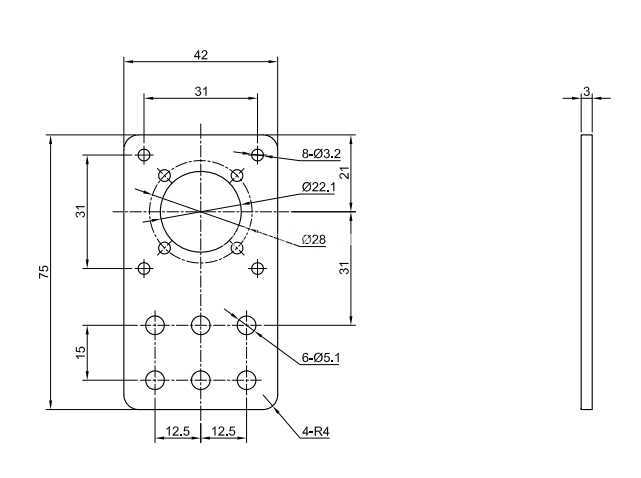

　　板件整体为矩形平板结构，整体外轮廓尺寸适配75×42毫米的通用安装边界，厚度方向做了均匀的实体设计，边缘做了小倒角处理，没有尖锐锐边，既方便装配时对位，也避免安装过程中刮伤接线或者操作人员。板体中心开设大尺寸圆形通孔，这个孔的位置刚好对应Nema17电机的输出轴端，电机从板的后侧贴紧安装面之后，输出轴、轴端的同步轮或者联轴器可以直接从中心孔穿出，不会和板体发生运动干涉，中心孔的孔径留足了余量，哪怕轴端加装夹紧式联轴器、带轮挡圈，也不会和孔壁产生摩擦。

　　板面上的孔位分两组布局：靠近四个角的一组小孔是电机法兰安装孔，孔位间距严格匹配Nema17电机的标准法兰安装孔距，用来穿入电机配套的内六角锁紧螺钉，从板的正面穿入、拧入电机法兰端面的螺纹孔，把电机牢牢贴合在板的背侧；板面上另外分布的多组沉孔，是这块固定板自身和设备基座连接的安装孔，所有孔位都做了沉头处理，锁紧螺钉的头部可以完全沉入板体表面以下，不会突出板面，既保证板的正面可以贴紧其他相邻构件，也不会因为螺钉头凸出干涉后续装配的零件。

　　从设计思路上看，这类转接板没有复杂的曲面或者异形结构，核心是孔位的位置度和配合可靠性。建模的时候首先要锁定Nema17电机的法兰基准：先确定电机输出轴的中心轴线，把中心大孔的圆心和轴中心完全重合，再以这个中心为基准阵列法兰安装孔，保证四个电机安装孔相对于轴中心的位置度误差控制在很小的范围，电机装上去之后输出轴的回转中心不会偏移，避免后续带轮传动出现偏载、皮带跑偏的问题。板上的基座安装孔位则是按照常用的铝型材安装间距、小型设备面板的固定点位来排布，多个孔位的组合可以适配不同的安装布局，不需要在现场额外扩孔或者重新打孔。

　　实际装配的时候，先把电机的接线侧朝向板的背面，将电机法兰的四个螺纹孔和板上的四个小孔对齐，穿入螺钉预紧之后，再对角线顺序锁紧，保证电机法兰面和板的背面完全贴合，不会出现单侧缝隙导致电机轴倾斜。之后再把整块板连同电机一起，对准设备安装立面上的对应孔位，从板的正面穿入基座固定螺钉，沉头螺钉完全沉入板面后锁紧，就能把电机组件整体固定在设备上。中心的大通孔除了避让轴类零件，也可以作为走线的通道，电机的引出线如果需要从面板后侧穿到前侧，也可以从这个孔位梳理走线，让设备内部布线更整齐。

　　板体的材质在实际加工里通常选用铝合金或者普通碳钢做表面发黑处理，模型里呈现的深色外观也对应了表面氧化或者喷塑的处理效果，足够的板厚可以抑制步进电机快速启停时产生的振动，避免电机运行时板件发生共振，提升整套传动机构的运行稳定性。这类板件虽然结构简单，但孔位的标准化程度直接决定了电机安装的互换性，同一块板可以适配所有符合Nema17法兰标准的步进电机，在小体量自动化设备的结构搭建里是非常常用的固定转接零件。
