棘轮式快速锁紧扳杆传动机构

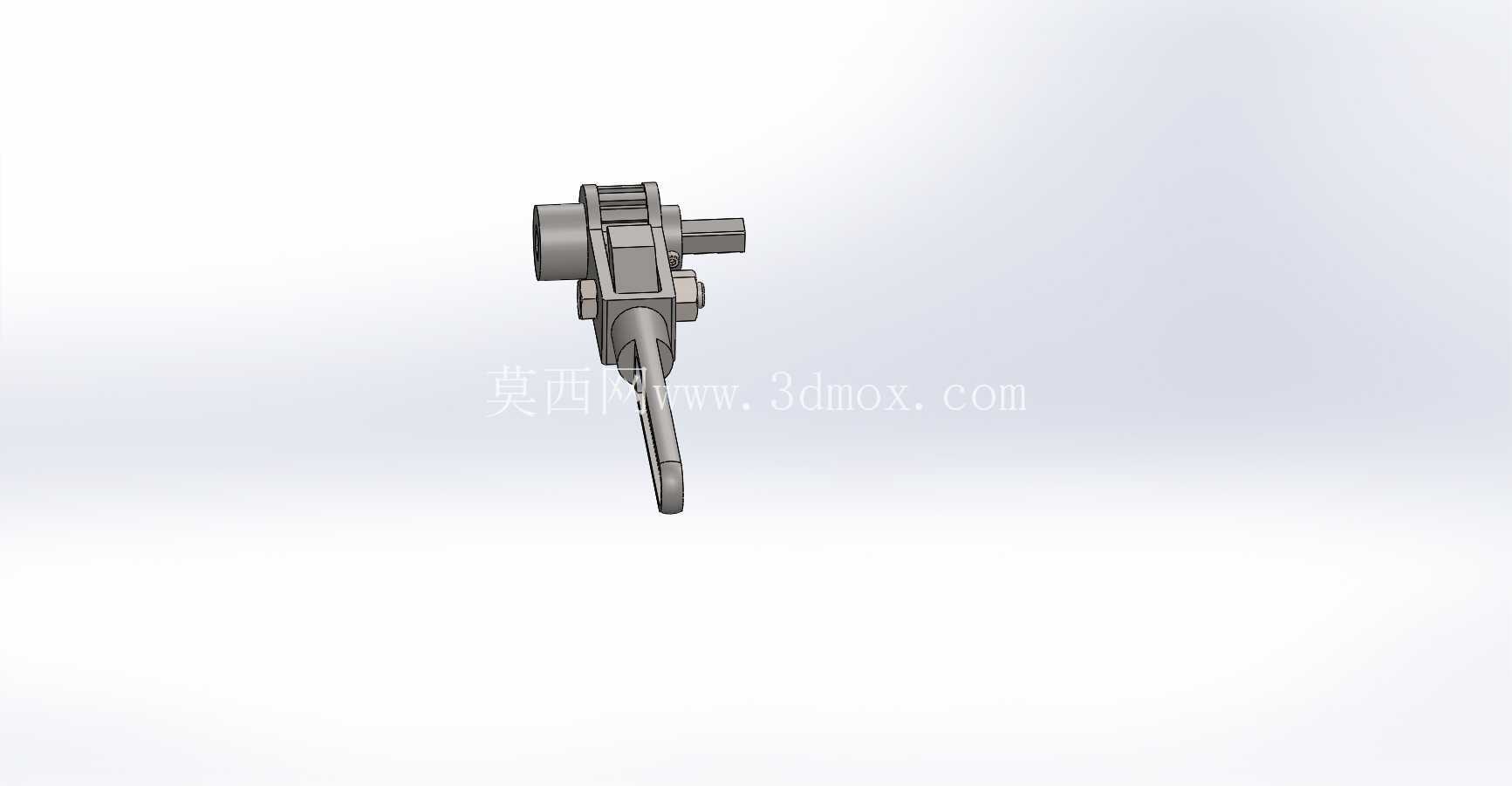

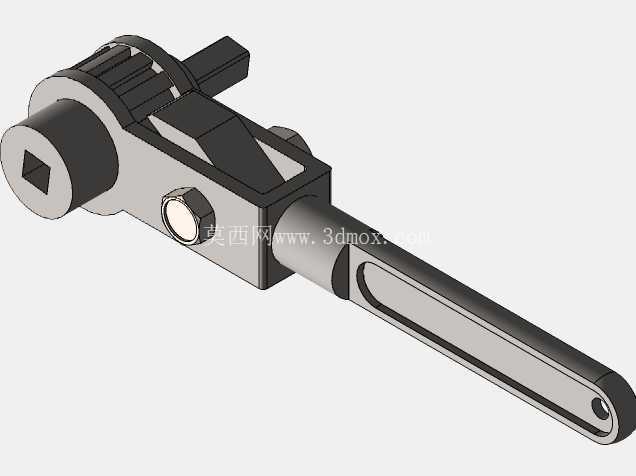

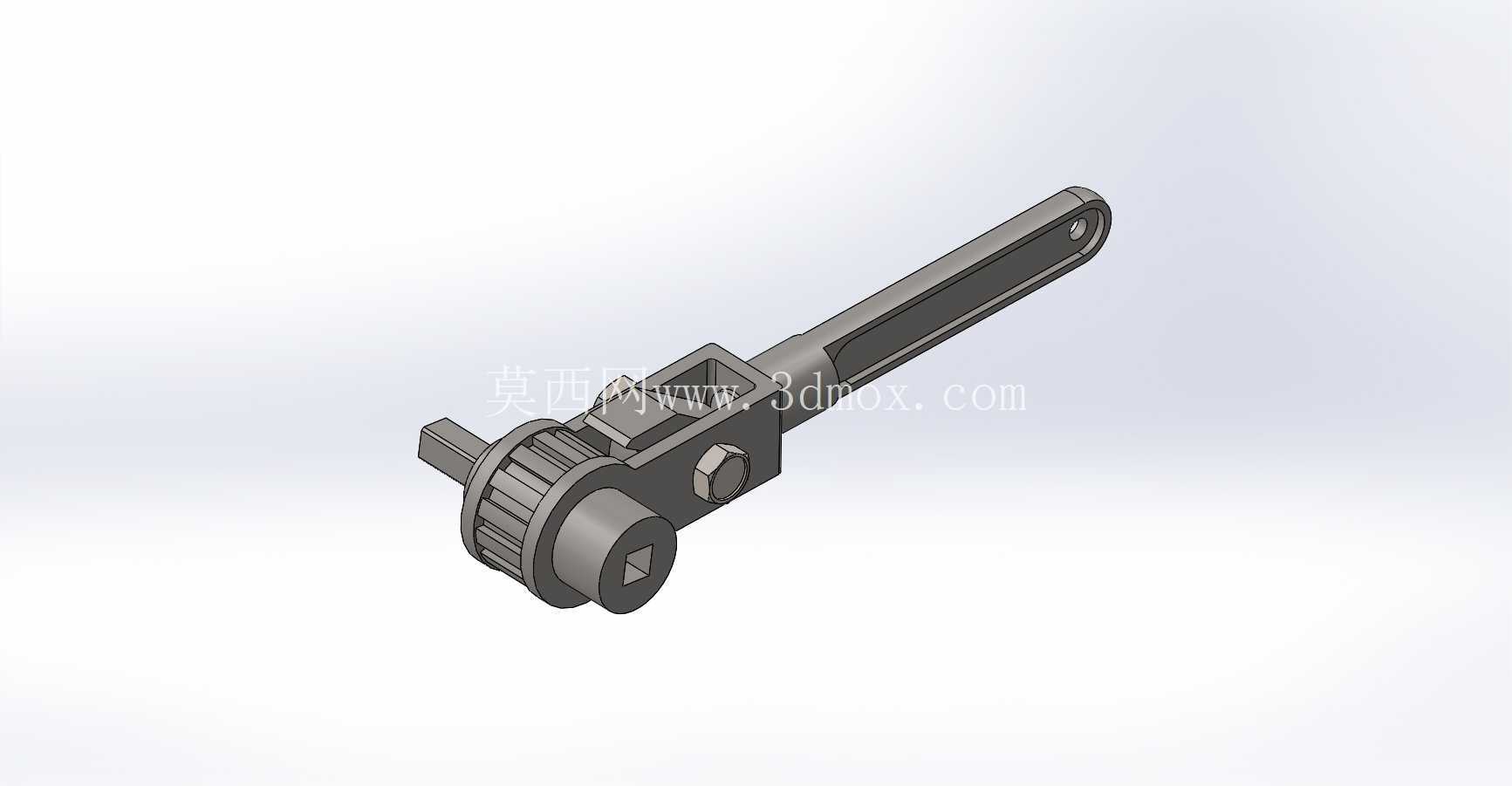

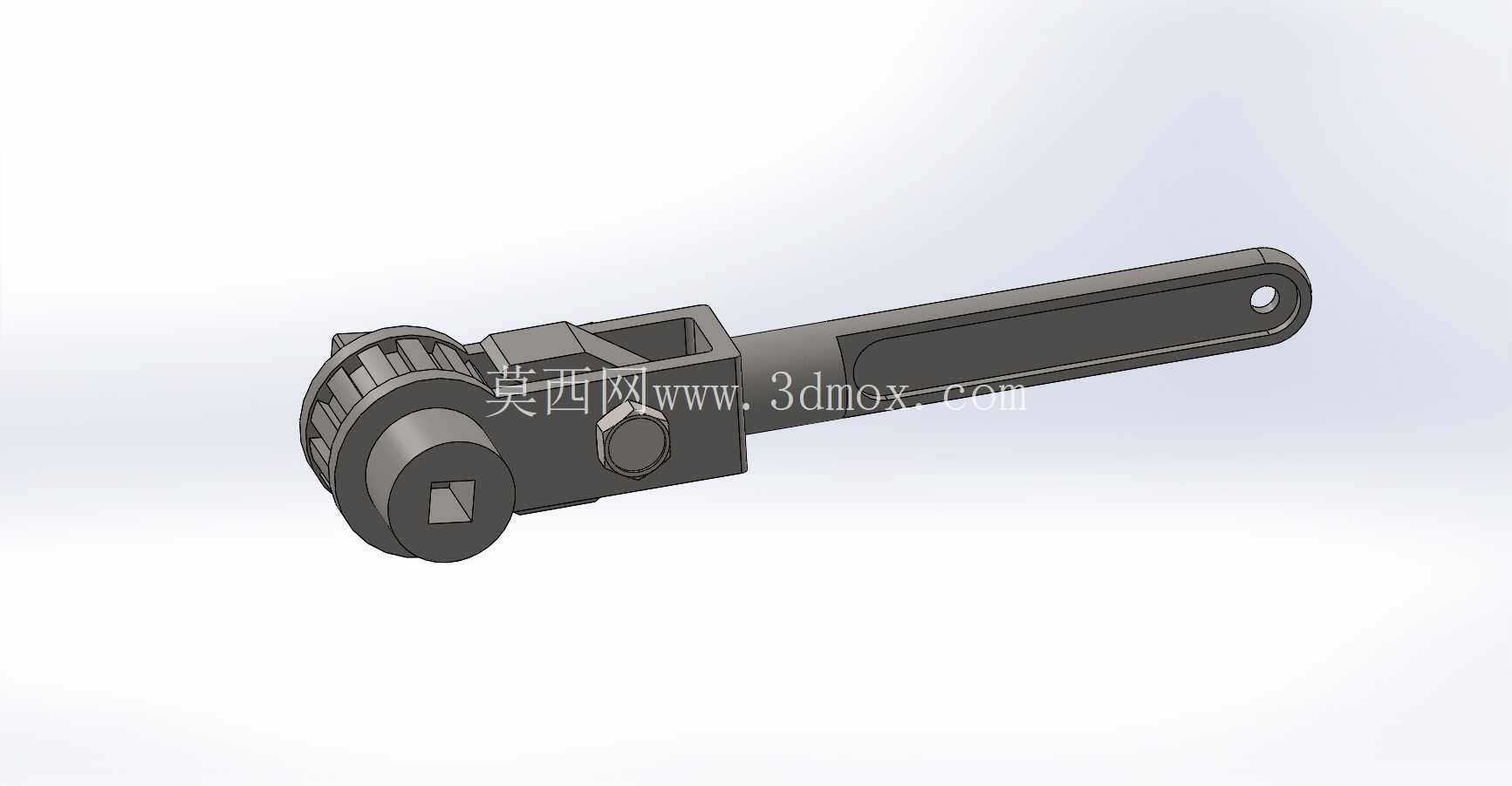

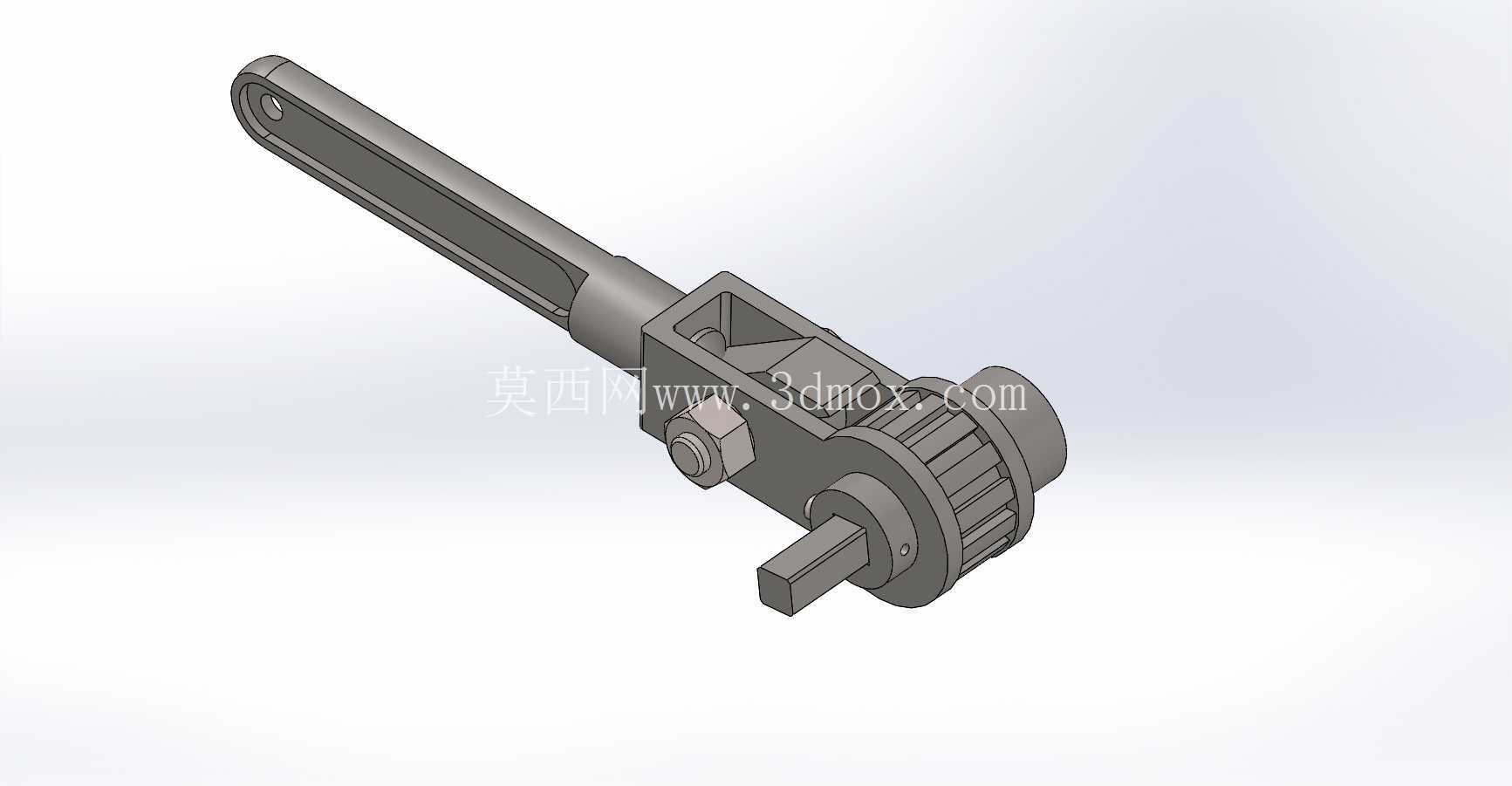

　　这套机构呈现的是一种以长扳杆驱动、棘轮换向输出为核心的手动锁紧装置，整体由细长操作杆、中部铰接座、侧向棘爪组件、端部棘轮壳体以及方形输出轴组成。它并不是单纯的工具外观建模，而是把手动施力、单向啮合、扭矩传递和快速回程几个动作整合在同一条轴线上，适合用于工装夹具、检具压紧、小型台钳改造、定位销拉紧以及需要人工快速锁止的机械工位。

　　从实际使用场景看，长杆端承担输入力臂作用。操作人员握持杆体末端进行小角度往复摆动时，杆身绕中部铰接关系带动内部推块或连杆动作，端部棘轮壳体内的齿圈与棘爪保持单向接触，使方榫输出轴只在有效行程中旋转，回程时棘爪滑过齿面，不必将扳手完全脱离紧固件。这种结构在装配空间狭窄、操作角度受限的位置尤其有价值：操作者不需要反复取下工具重新对位，只需在有限角度内连续压动，即可完成螺母、丝杠或夹紧轴的递进拧紧。

　　端部方形输出轴是扭矩输出边界，造型采用标准方榫思路，便于外接套筒、夹紧螺杆、转接头或定制连接块。方轴周围的圆柱壳体形成棘轮容纳腔，外圆齿状结构既可以作为换向或止动相关零件的安装位置，也在视觉上明确了棘轮组件的分界。壳体侧面设置小轴与螺母，用于固定棘爪、压板或换向件；这类细节在建模时不能只按外观处理，因为棘爪转轴的位置、弹簧压紧方向以及齿面接触角，直接决定机构能否可靠止逆。

　　中部铰接座是整个模型里承上启下的部分。长杆并非刚性固定在棘轮轴线上，而是通过座体、销轴和块状连接件形成可摆动的传动路径。座体上方开设矩形窗口，内部容纳推块、连杆或卡位件，使杆体摆动能够转化为端部机构所需的间歇运动。两侧加强壁承担弯曲载荷，长杆受力时，弯矩主要集中在铰接孔和座体连接处，因此这一区域在工程设计中应关注壁厚过渡、销轴孔径以及接触面压应力。若用于频繁锁紧的工装，建议在铰接孔处加入衬套或淬火销，避免长期摆动后孔位磨损失稳。

　　长操作杆截面采用扁长形态，杆身上开有长槽或减重孔。这种处理并非只为减轻质量，更重要的是控制杆体的握持方向和弯曲刚度。扁杆在主受力平面内具有较高截面惯性矩，能够承受锁紧时的纵向弯矩；在非受力方向上则保持较薄轮廓，便于伸入夹具侧板、模具基座或设备框架之间。杆端圆孔可作为挂置、限位或穿入辅助加力杆的位置，若现场需要更大扭矩，可在孔位接入短销进行防脱或延长力臂，但设计时应重新校核杆体与棘轮齿面的承载上限。

　　安装边界方面，机构的主要占用空间沿长杆轴线展开，端部棘轮壳体直径明显大于杆体厚度，方榫输出端还需预留套筒或连接件的装配长度。布置在工装台面上时，不能只核对杆体静止位置，还要模拟杆体上下摆动的扇形空间，尤其要避免长槽边缘、操作者手部和相邻夹具零件发生干涉。棘轮端部应保证方轴与被驱动件同轴，若存在偏载，棘爪和齿圈会出现局部接触，长期使用后容易产生跳齿、异响和齿面压痕。

　　设计思路上，该结构把快速操作和可控锁紧结合在一起。长杆提供人力放大的力臂，棘轮组件解决往复运动中的单向输出问题，中部铰接座则把输入动作约束在稳定轨迹内。对于三维建模人员，装配时应重点保证销轴同轴、棘爪贴合角度、棘轮齿节距以及方轴中心高之间的关系；运动验证时可让杆体在设定角度内往复摆动，观察输出轴是否只沿单一方向步进，回程阶段棘爪是否能顺利越过齿顶而不带动负载反转。

　　在夹具应用中，这类机构常与丝杠、压块、肘节支座或定位模板配合。杆体压下时，输出端通过方榫带动夹紧元件旋转，松开时可利用换向结构或反向棘爪实现快速退回。若设备需要频繁换型，杆身的长槽还可作为调整连接点的辅助边界，使铰接位置在一定范围内变化，从而改变输入行程和输出角度。不过调整后必须确认棘爪仍能完全啮合，不能为了追求行程而让齿面接触量过小。

　　整体来看，该模型的价值在于清楚表达了手动棘轮锁紧机构的空间关系：细长杆负责力臂与操作范围，中部座体负责铰接和传力，端部壳体负责单向离合，方榫轴负责扭矩输出。结构形式紧凑，动作逻辑明确，既可以作为手动工具类产品的概念原型，也可以转化为工装夹具上的快速夹紧模块，用于小扭矩、高频次、需人工确认锁紧状态的装配与加工场景。
