船舶可调向全回转螺旋桨推进装置

　　这套三维结构呈现的是船舶艉部安装的可定向全回转螺旋桨推进单元，也就是工程现场常说的舵桨一体化装置。和传统固定轴系加独立舵叶的推进形式不同，这类装置把螺旋桨、驱动轴、回转支架、导流壳体整合在同一个可绕竖直轴线旋转的吊舱模块里，直接挂装在船底外板下方，靠整套推进单元的水平回转来改变推力方向，而不是单纯依靠舵面偏转来引导水流。

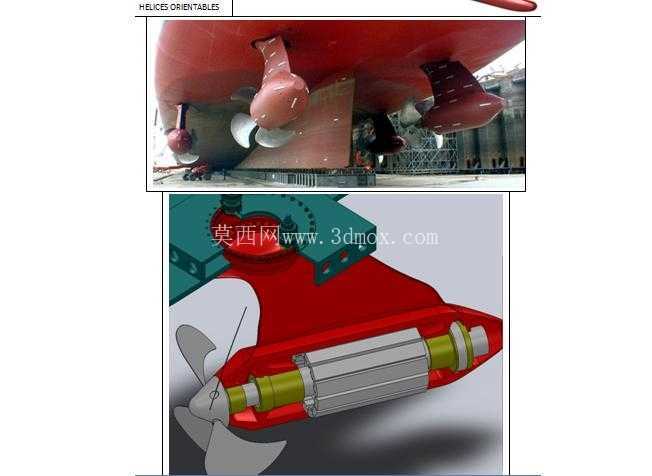

　　从实际使用场景看，这种结构在港作拖轮、渡轮、近海工程船、内河自航驳以及需要频繁靠离泊位的特种船舶上非常常见。船舶在港内低速 maneuver 时，普通定距桨加舵的组合往往因为过舵水流速度不足而转向迟钝，而全回转舵桨无论主机转速高低，螺旋桨产生的水流始终直接作用在推力矢量方向上，哪怕船速接近零，也能输出侧向甚至接近360度任意方向的推力，这对拖轮顶推、渡轮横移靠泊、工程船动力定位都极为关键。图中上方实景也能看到船底并列布置的两套红色吊舱，双桨差动回转时可以实现原地转向、横向平移、紧急制动等常规轴系很难完成的操纵动作。

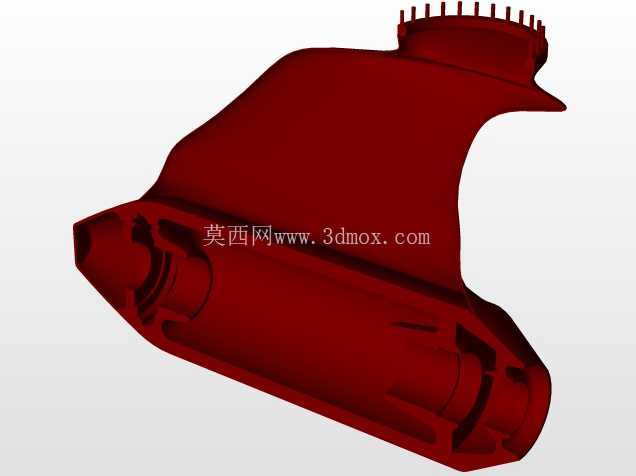

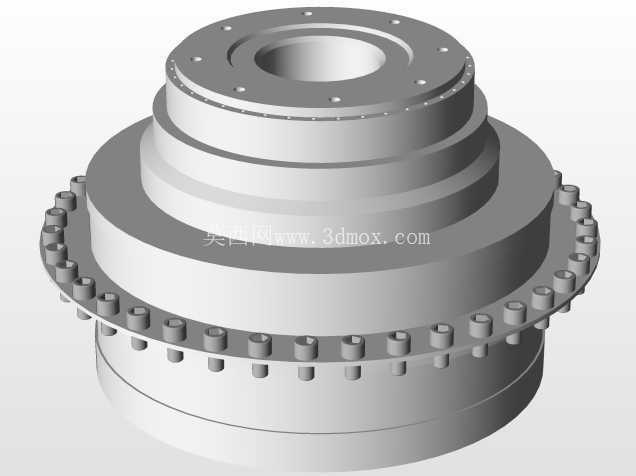

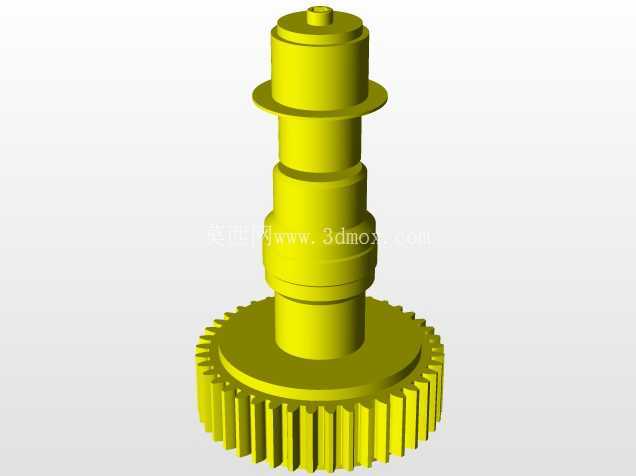

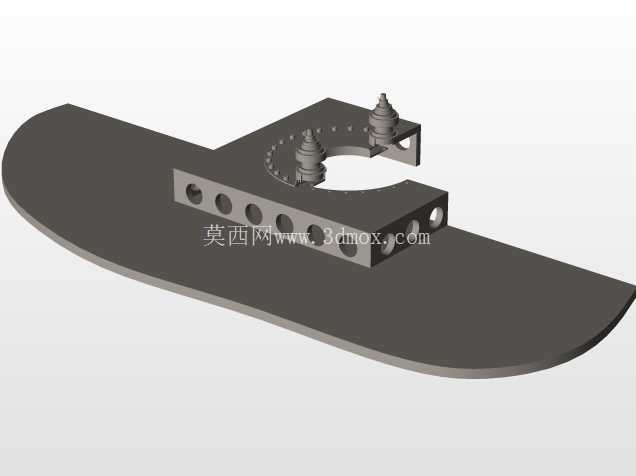

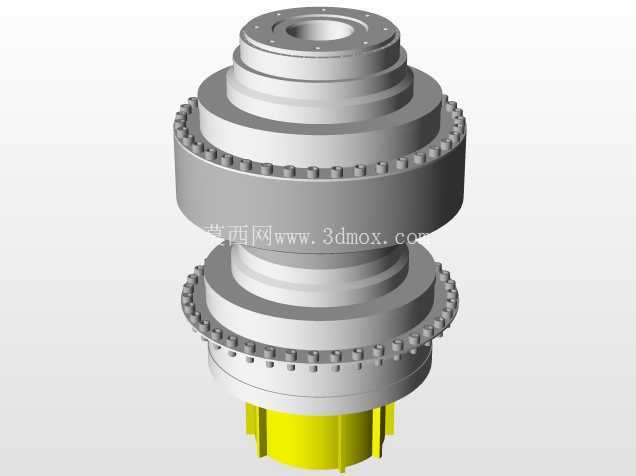

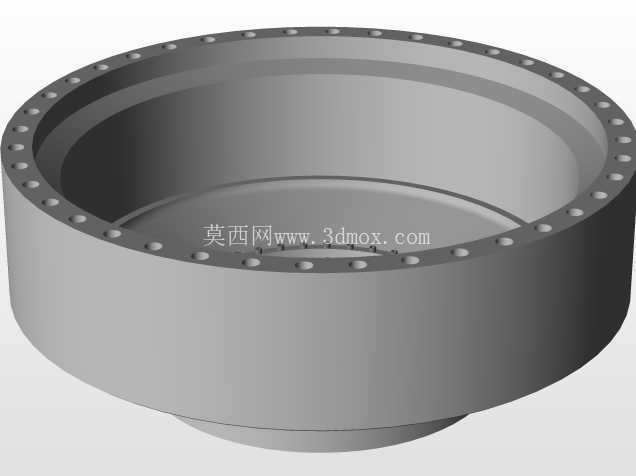

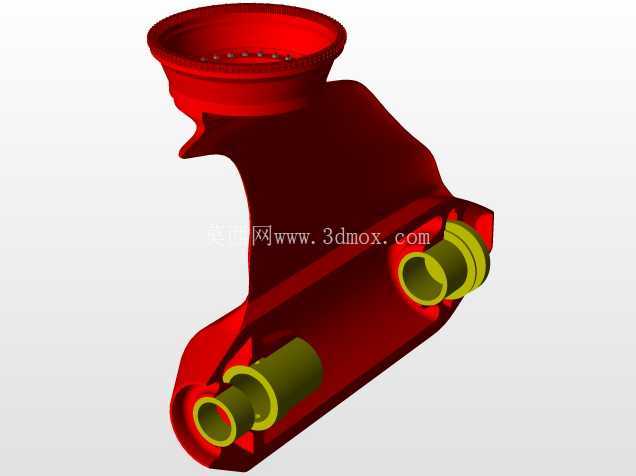

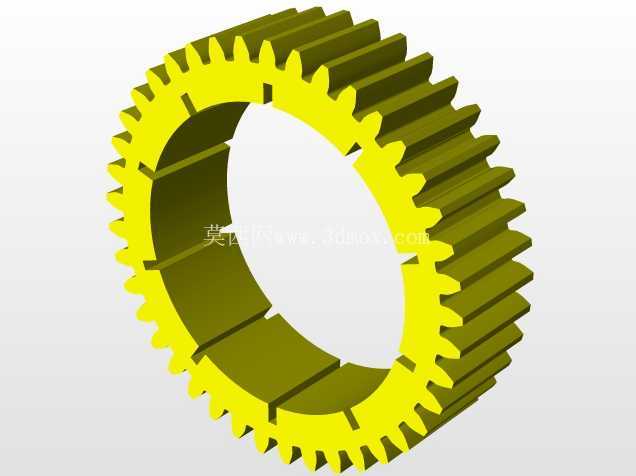

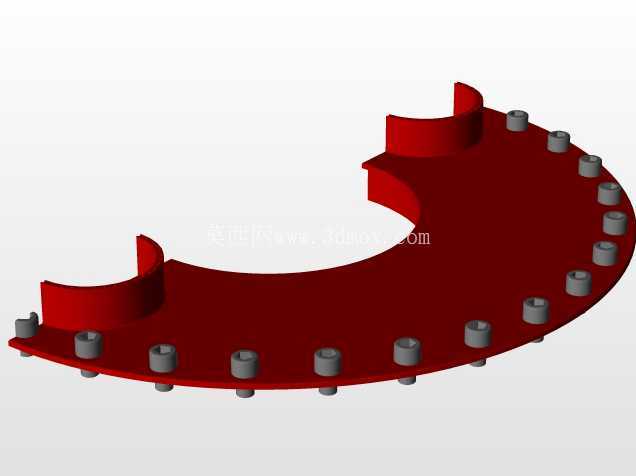

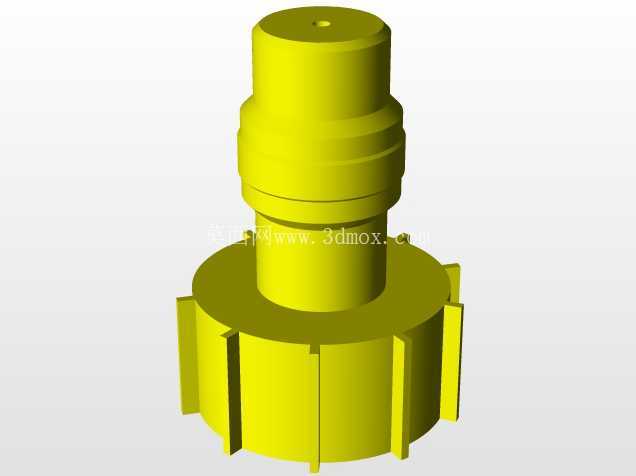

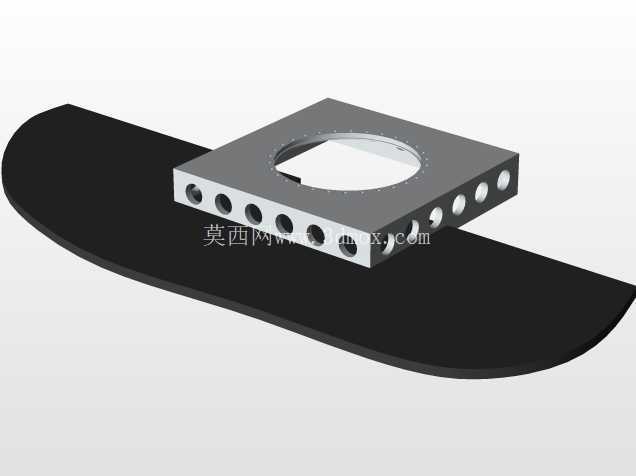

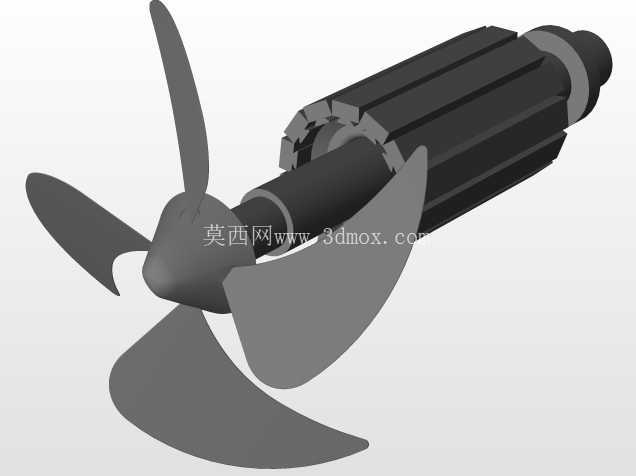

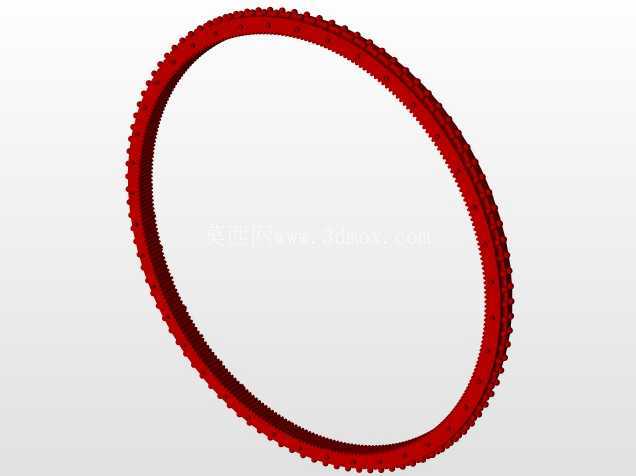

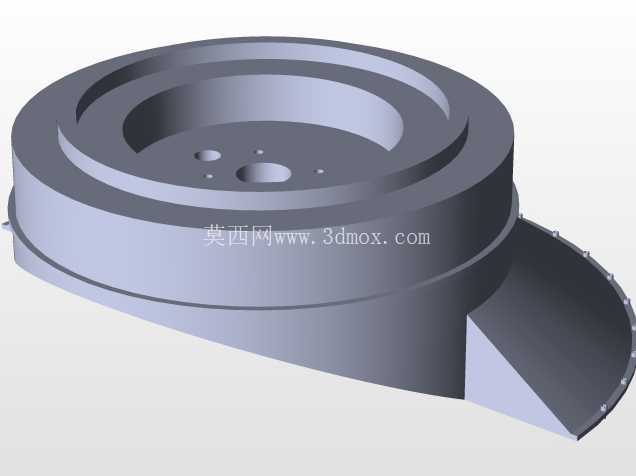

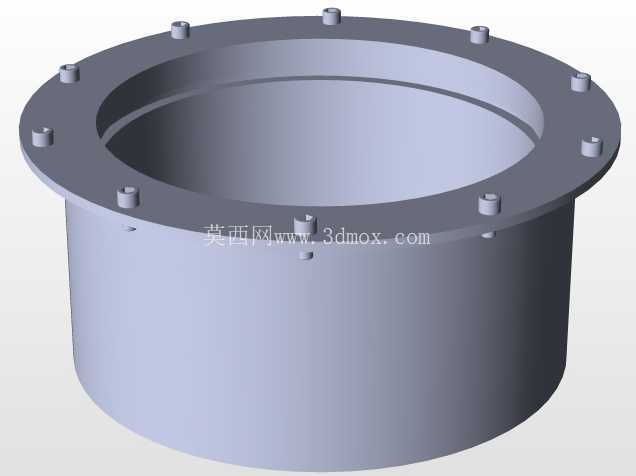

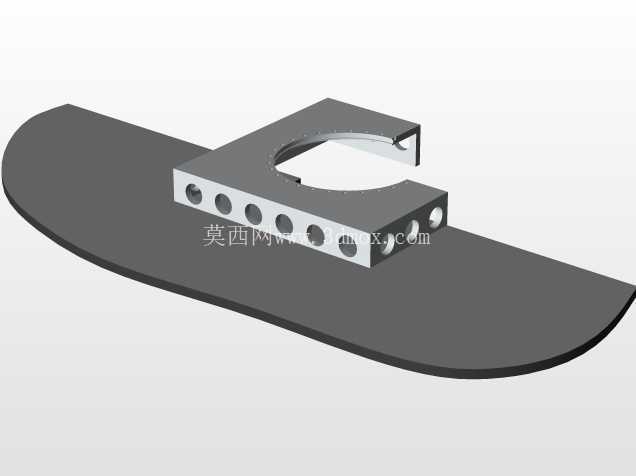

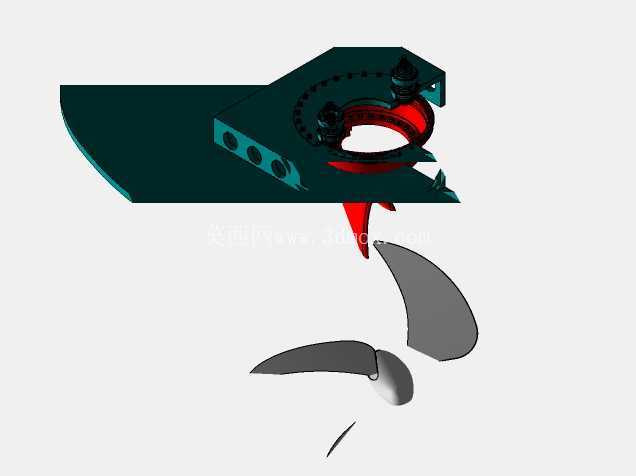

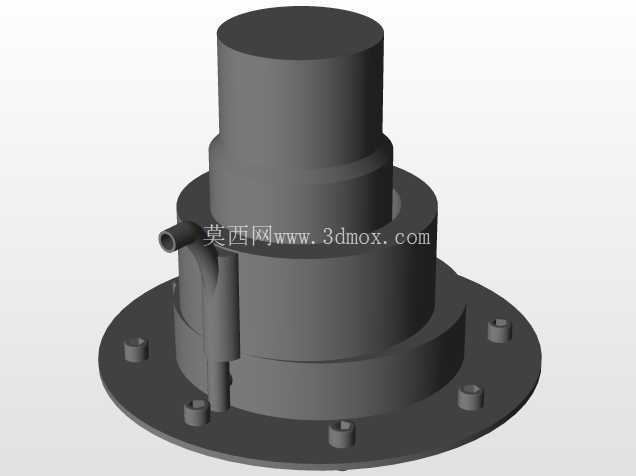

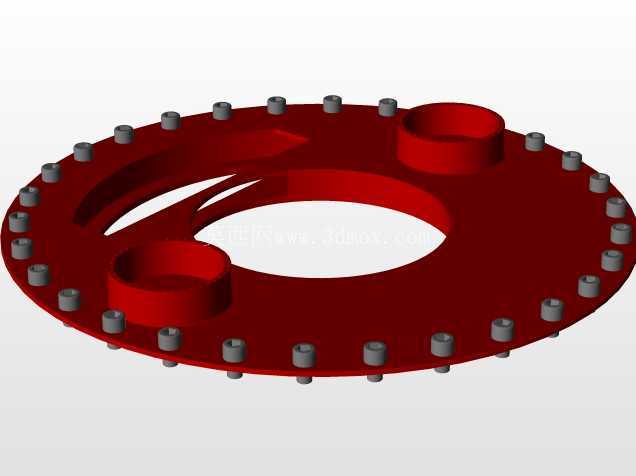

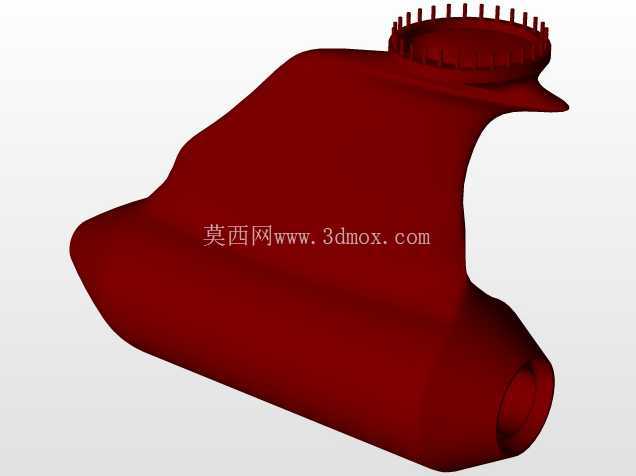

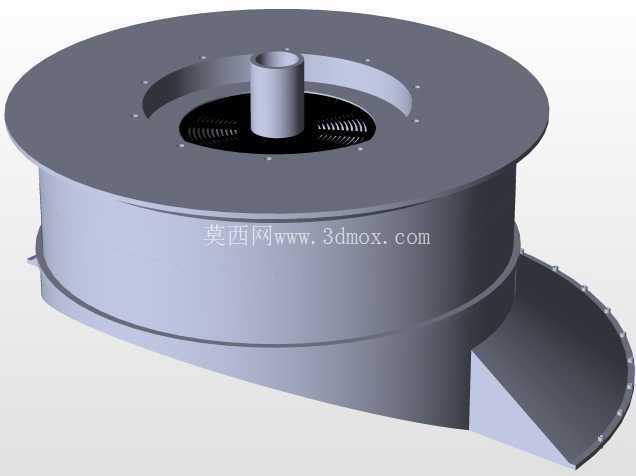

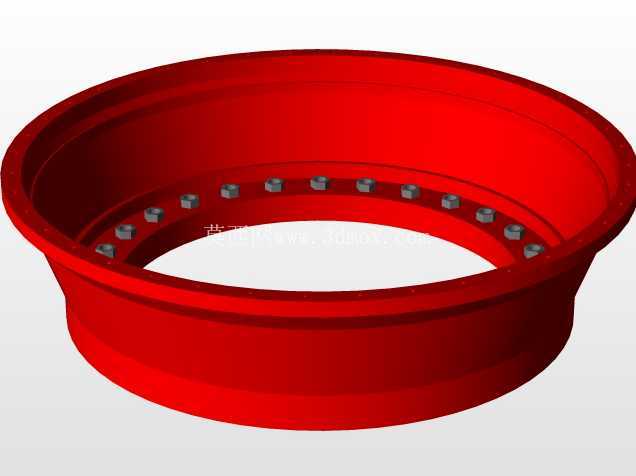

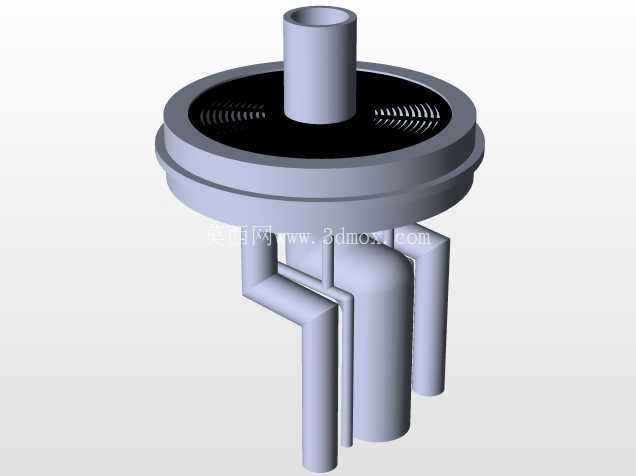

　　结构设计上，模型把吊舱内部的传动链路做了完整剖示：上部是与船体基座连接的回转支承法兰，中间竖直方向布置伞齿轮传动副，把来自船内主机或电机的动力转折90度传递到水平桨轴；水平轴段依次布置轴承支撑、密封组件、轴套和桨毂，外部由流线型的吊舱壳体包覆，既降低水下航行阻力，又为内部传动件提供耐压密封腔体。壳体上方与船底连接的红色支架承受整套装置的重力、螺旋桨推力以及回转扭矩，安装边界需要在船底外板预留贯通的回转筒体，筒体内布置旋转密封，防止舷外水沿回转界面涌入机舱。

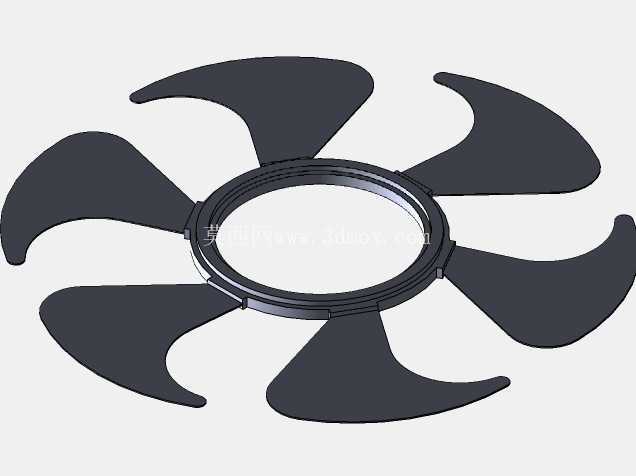

　　建模时需要重点把控几个装配关系。其一是竖直轴线与水平桨轴的空间垂直度，伞齿轮啮合间隙直接决定传动平稳性，轴线偏斜会导致齿面接触斑偏移、运行噪声增大。其二是桨叶叶尖与船体基线、导流鳍之间的间隙，间隙过小在船体变形或桨叶受水流激振时容易擦碰，过大则会降低推进效率。其三是吊舱回转范围与船体艉部线型、相邻舵桨之间的干涉检查，双桨船在满舵回转时两套吊舱不能相互碰撞，也要避免与尾鳍、舭龙骨发生空间冲突。

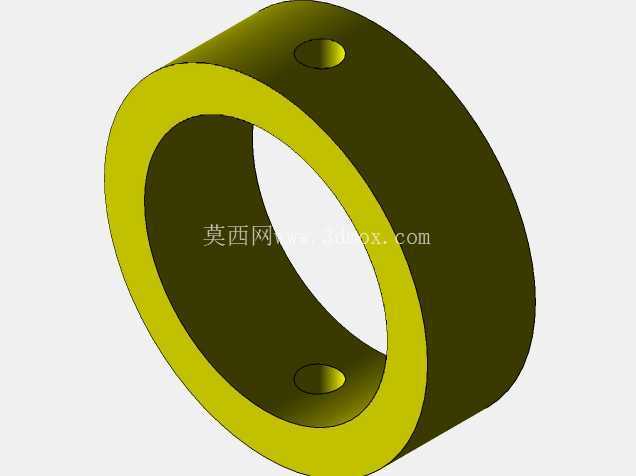

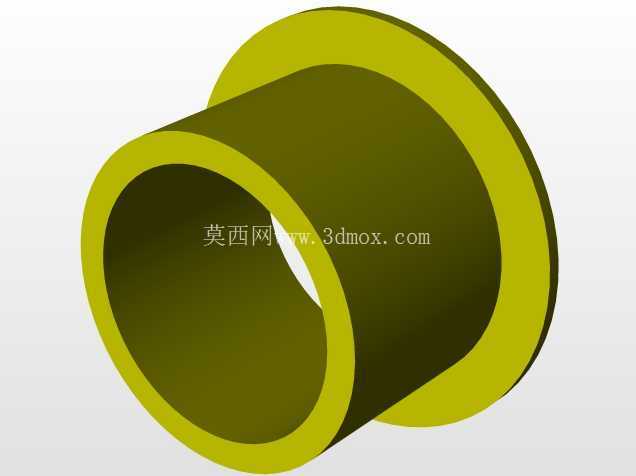

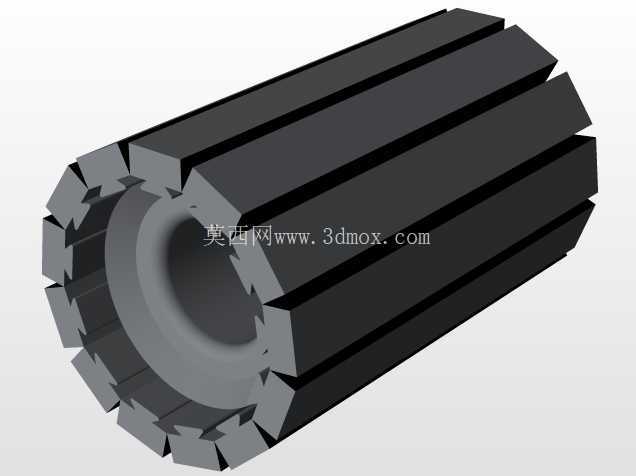

　　外形尺寸方面，这类装置的吊舱长度、桨径都与船舶功率和吃水匹配，安装时桨叶最低点必须保证在设计吃水线以下足够深度，防止航行中吸气产生空泡和振动；同时吊舱顶部法兰要与船底强结构对齐，把推力载荷通过加强肘板传递到主龙骨和肋板，不能仅挂在外板上。密封设计分艉轴端面密封和回转筒体密封两道，既要承受航行时的水压，又要允许轴系转动和吊舱回转，模型中轴段上的多层环形件正是对应密封与轴承的轴向排布。

　　设计思路的核心在于把推进与操舵功能合二为一，省去了长轴系、舵杆、舵机的复杂布置，机舱布局更灵活，吊舱甚至可以在船舶下水后整体吊装维护。对三维建模从业者而言，这类作品的价值在于完整表达了水下传动、回转支承、船体安装三类接口的协调关系，曲面壳体需要兼顾水动力线型与内部齿轮箱的包容空间，是船舶动力系统中结构与功能高度耦合的典型装置。
