十字轴式万向联轴器铰接传动结构

　　十字轴式万向联轴器是轴系传动中用于补偿两轴相对角位移的典型铰接部件，常见于传动轴布置无法保持严格同轴、工作过程中轴线夹角会发生变化的机械系统。这类结构并不追求把两根轴刚性锁死在同一直线上，而是通过中间十字轴形成两个相互垂直的回转自由度，使输入端与输出端在存在折角时仍能连续传递转矩。

　　从实际布置看，两端叉头分别与主动轴、从动轴连接，十字轴的四个轴颈嵌入两侧叉头的轴承孔内。工作时，一个叉头可绕十字轴的一组轴颈摆动，另一个叉头绕与之垂直的另一组轴颈摆动，两个转动方向组合后，即可适应空间范围内的轴线偏斜。对于轧机辅传动、汽车转向与传动、农机动力输出、轻工输送设备以及多轴联动试验台等场景，这种结构能够吸收安装误差、机架变形和运行中的相对位移，避免刚性连接因别劲造成轴端弯曲、键连接松动或轴承早期损坏。

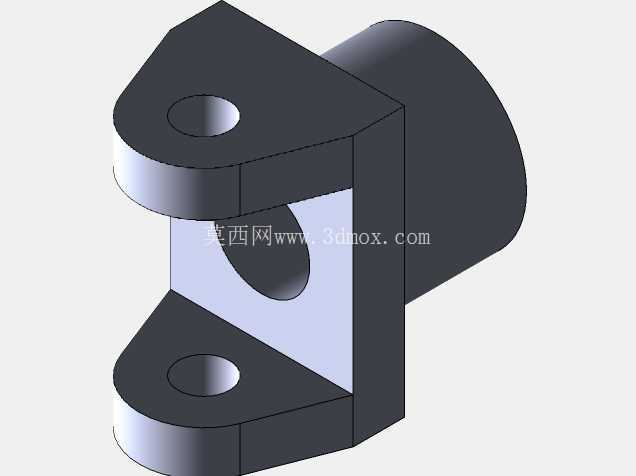

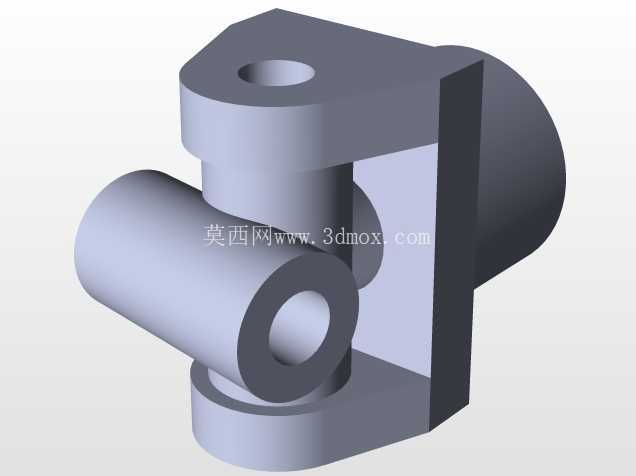

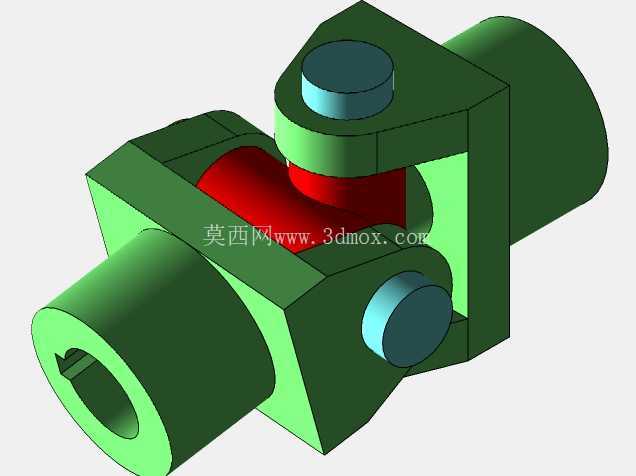

　　该模型在结构表达上突出了叉头、十字轴、销轴和轴套之间的装配关系。两端叉头采用带孔圆柱连接段，孔位可用于与轴端形成键连接、销连接或花键配合；叉头耳部开设同轴孔，用于容纳十字轴轴颈及相应衬套。十字轴位于两叉头中间，四个轴颈保持较高的垂直度和位置度，这是保证铰接灵活、载荷均匀分配的关键。若轴颈平行度或孔位中心高偏差过大，传动过程中会出现卡滞、局部接触应力升高和温升异常。

　　设计时首先要明确传递转矩、转速、工作角和冲击载荷特征。单个万向节在有角差条件下不能实现严格等速传动，输出端会产生周期性转速波动，夹角越大波动越明显；因此在精密传动或高速轴系中，常采用双万向节布置，并通过中间轴相位和两端夹角匹配来降低波动。对于低速、手动调节或仅需补偿安装偏差的机构，单节结构则更简单，占用空间也更小。

　　外形边界方面，这类联轴器的主要尺寸集中在三段：两端轴套的外径与内孔决定轴径适配范围，叉头耳部宽度决定跨距，十字轴中心到轴颈端面的尺寸决定摆动半径。安装时不能只核对总长，还需检查最大折角状态下叉头外缘是否与护罩、机架或相邻管件发生干涉。轴套端面到叉头根部的过渡区承受弯扭复合载荷，建模时应保留圆角和加强形态，不宜为了外观简洁而削平受力区域。

　　配合关系上，十字轴轴颈与叉头孔之间需要形成可转动副。金属结构中常采用滚针轴承、铜套或自润滑衬套，以降低摆动摩擦并补偿磨损；若设备维护条件差，可优先选择带密封或储油结构的轴颈形式。销轴端盖、卡簧或压板用于限制轴向窜动，装配后应保证十字轴既能灵活转动，又没有明显旷量。三维建模时需把这些小件的装配层级表达清楚， especially 在工程图中要体现孔同轴度、轴颈垂直度和叉头对称度，否则实物装配容易出现两侧耳孔不同心。

　　受力路径也比较明确：转矩由一端轴套进入叉头，经叉头耳部传递到十字轴的两个轴颈，再由十字轴另外两个轴颈传至另一端叉头。十字轴中心区域处于多向应力状态，轴颈根部是疲劳薄弱位置；叉头耳部则像悬臂支座一样承受撑开力，壁厚和孔边距不足时会出现耳部开裂。因此在选型或改型时，不能仅按轴径放大外形，还要结合冲击载荷、启停频率和角位移范围校核耳孔比压、轴颈接触强度以及连接键的挤压应力。

　　在设备维护角度，万向联轴器的优势在于对偏差容忍度高，但这并不意味着可以忽视对中。过大的长期工作角会加剧转速波动、振动和轴承磨损；润滑通道堵塞或防尘失效后，轴颈会迅速磨损失圆。模型中外露的十字轴和铰接间隙也提示设计者，在粉尘、切削液或腐蚀环境中使用时，应增加防护罩、密封件或改为密封式万向节。

　　总体来看，该结构围绕“可折角、可传动、可补偿”三个核心目标展开：轴套段负责与设备轴系可靠连接，叉头负责承载并形成摆动支座，十字轴负责在两个垂直方向上传力。建模和选型时把连接孔径、耳孔中心距、十字轴轴颈直径、最大摆角和外围干涉边界同时校核，才能让这类铰接传动件在真实设备中稳定运行。
