拉杆式双作用直线驱动气缸结构

　　这套三维结构呈现的是典型拉杆式双作用气缸，主要用于自动化产线中把压缩空气的压力能转换为活塞杆的直线往复运动。它在夹具压紧、工件推送、挡料升降、门盖开合、短行程顶升以及轻型搬运机构里十分常见，尤其适合动作频率较高、负载相对平稳、需要清洁动力源的工位。与液压执行件相比，气缸响应快、介质易取得、维护简单，对车间气源条件友好；与电动推杆相比，它在短行程、高频次、末端缓冲要求明确的场景中结构更直接，成本和控制链路也更轻。

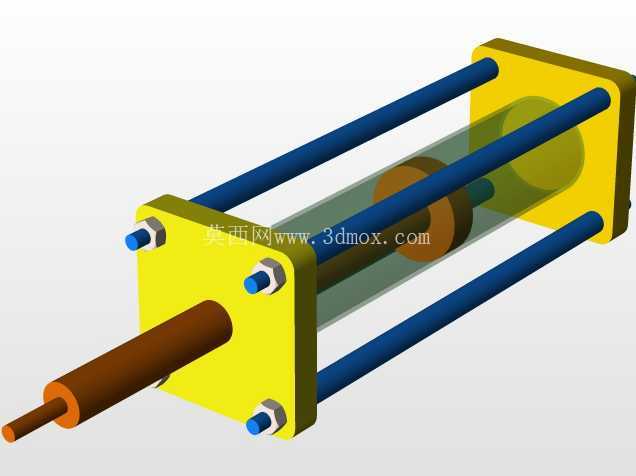

　　从模型表达来看，缸体采用透明缸筒与前后端板组合的方式，能够直观看到活塞在内部的布置关系。四根长拉杆沿缸筒外侧分布，两端通过螺母将前端盖和后端盖拉紧，使缸筒被可靠夹持在两端盖之间。这种结构的优点在于装配关系清晰，端盖受力主要沿拉杆轴向传递，缸筒本身承担密封容腔和活塞导向边界，加工与更换都比较方便。实际设计时，拉杆直径、端盖厚度和螺母预紧力需要根据工作压力、缸径以及冲击工况校核，避免端盖在反复加压后出现翘曲或密封面压合不均。

　　前端盖区域设置了活塞杆穿出位置，活塞杆从活塞中心向前伸出，端部保留外伸轴段，可用于连接接头、推板、压头或浮动接头。模型中活塞杆采用阶梯轴形式，靠近活塞侧直径较大，外伸端较细，这种表达有利于理解受力传递路径：活塞承受气压后，将推力集中传递到活塞杆，再由杆端连接件输出给外部负载。工程应用中，活塞杆表面通常需要较高硬度和低粗糙度，以降低密封圈磨损；若设备处于潮湿、粉尘或焊渣环境，还会考虑防尘圈、杆端防护套以及耐腐蚀镀层。

　　活塞位于缸筒内部，是双作用气缸实现正反向运动的核心零件。前后两腔分别进气时，气压作用在活塞两侧有效面积上，推动活塞杆伸出或缩回。需要注意的是，有杆腔一侧因活塞杆占据部分面积，理论缩回力通常小于伸出力，选型时不能只按缸径和气压粗略估算，还要结合杆径、摩擦阻力、负载方向和安全系数判断。对于垂直安装工况，缩回侧还需考虑运动部件自重；若用于压紧工位，则应关注压紧瞬间的冲击和保压稳定性，必要时在气路中增加节流阀、减压阀或缓冲机构。

　　端盖四角的紧固件和拉杆螺母在模型中被明确表现，说明该结构适合按装配体思路进行干涉检查。前端盖与活塞杆之间需要布置导向套、密封圈和防尘结构；后端盖虽然没有杆穿出，但通常承担进气口、缓冲针阀或端盖定位功能。缸筒长度决定活塞行程边界，设计时要保证活塞在两个极限位置都不会与端盖发生刚性碰撞。若设备要求末端减速，可在端盖内部设置缓冲套、缓冲密封圈和可调缓冲阀，让活塞接近终点前封闭一小段排气腔，从而降低撞击噪声和机械振动。

　　安装边界方面，这类气缸常见方式包括前端法兰安装、后端法兰安装、脚座安装、耳轴安装和尾部铰接安装。模型前后端板外形较规整，具备扩展安装孔位的基础。若作为固定推力元件使用，前端法兰可把反作用力直接传递到机架，活塞杆只承受轴向负载；若机构需要随摆动角度补偿，则尾部铰接或中间耳轴更合适，但必须保证负载方向、铰接轴线和气缸运动平面一致，避免活塞杆受到侧向弯矩。活塞杆端与外部机构连接时，优先使用浮动接头或鱼眼接头，以吸收小范围平行度误差，否则偏载会加速导向套和密封件磨损。

　　外形尺寸上，缸径、行程、拉杆间距、端板厚度和活塞杆伸出长度共同决定设备占用空间。布局时不能只看缸筒本体，还要预留杆端接头、接近开关、气管接头、调速阀以及维护扳手空间。气缸靠近夹具或输送线布置时，伸出极限位置应与工件到位面保持合理距离，缩回极限位置则要避免杆端与设备框架干涉。对于多缸联动工位，各缸动作顺序、速度调节和传感器触发位置也要在三维布局阶段同步确认，否则后期气管走向和检测开关安装容易受到空间限制。

　　从建模思路看，该作品把外部拉杆、端板、缸筒、活塞和活塞杆分层表达，透明缸筒使内部运动件关系更容易被观察。结构设计人员在类似项目中，可以在此基础上补充密封沟槽、气口螺纹、磁性开关导轨、安装孔和标准件细节，使其进一步转化为可出图、可加工、可采购的装配模型。对于设备选型人员，则可借此类模型核对行程方向、安装姿态、杆端连接形式和外围干涉风险，从而在方案阶段减少返工。
