双十字轴万向节传动安装支座总成

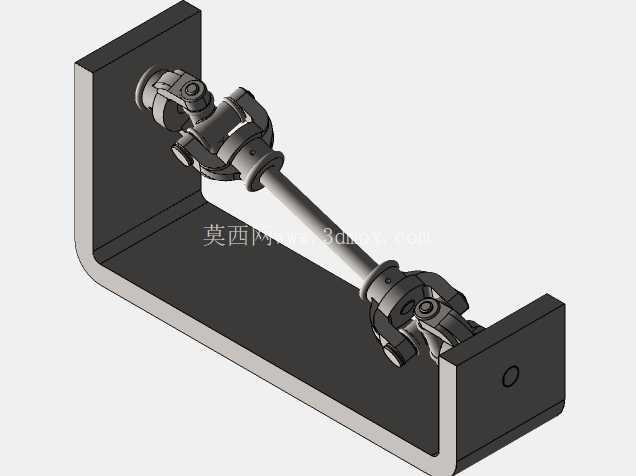

　　这套传动结构在三维建模阶段没有把万向节单独孤立处理，而是将两端十字轴万向节、中间传动轴以及L形安装支座作为一个完整传动单元来搭建，目的是在布局阶段直接校核两轴存在空间夹角时的运动传递关系。现场设备里，主动端和从动端往往无法保证严格同轴，机架焊接变形、装配公差累积、检修后重新对位都会让输入输出轴线出现偏角；如果采用刚性联轴器，偏角会直接转化为轴端附加弯矩，造成轴承发热、键槽挤压、轴肩疲劳开裂。双万向节布置可以在两端偏角方向匹配合理时，让瞬时角速度波动相互抵消，把夹角带来的传动不均控制在可接受范围内，这也是输送线翻转机构、小型工装动力传递、可调角度工位、农业机具以及实验台架中常见这种结构的原因。

　　从实际用途看，该总成承担的是错位轴之间的扭矩传递。端部十字轴组件包含叉形接头、十字轴、轴承杯及轴向限位结构，工作时十字轴的四个轴颈分别在两组叉耳中摆动，使相连两轴能够绕交点产生相对角位移。中间长轴把两端万向节连接起来，长度决定了输入、输出安装面之间的跨距；轴径则与传递扭矩、临界转速和扭转刚度相关，跨距较大时不能只按静扭矩选轴，还要关注运转转速下的横向振动裕度。模型中两端支座采用折弯板式L形结构，两个安装面分别承载输入侧和输出侧连接点，底板与立板形成封闭受力轮廓，便于在整机框架上通过螺栓固定；支座板面预留的孔位用于轴系支承或端盖安装，孔边到板边的距离、两孔相对位置、立板高度都会影响装配工具操作空间。

　　建模时先确定两端万向节十字中心的空间坐标，再反推中间轴长度和叉耳相位。单个万向节在有夹角工况下存在转速波动，若两端叉头相位布置错误，波动会叠加而不是抵消；因此中间轴两端叉耳通常需要保持在同一平面内，并尽量让输入轴、输出轴相对于中间轴的偏角大小接近。结构细节上，十字轴轴颈与轴承杯之间属于摆动配合，轴承杯压入叉耳孔后依靠卡环或挡圈限位，装配时要保证杯体不能随轴颈转动松脱；叉耳开口宽度要给十字轴摆动留出角度余量，避免大偏角时叉耳与十字轴本体发生刚性碰撞。传动轴端部与万向节叉的连接可根据载荷采用焊接、花键、键连接或整体加工，模型中若按可拆卸思路设计，应保留轴端台阶、锁紧件位置和拆装间隙。

　　外形边界方面，L形支座的底板长度决定地脚螺栓分布，立板高度决定轴系中心线相对安装基准的高度；设计初期就要把扳手空间、轴承压装空间、润滑维护空间纳入外形包络，而不是只看零件静止状态。万向节摆动后，叉耳外圆会扫过一定空间，支座内壁、 nearby 板件和紧固件不能侵入这个运动包络。输入端与输出端的连接法兰或轴头长度也需明确，否则现场对接电机、减速机或工作机构时容易出现轴向顶死。若用于经常调整角度的设备，还应在支座上设置腰形孔或可调支承面，使轴线对位有微量补偿能力；若用于固定传动，则优先采用圆孔定位，减少反复松动带来的相位偏差。

　　受力分析上，扭矩经输入叉传给十字轴，再通过中间轴传至另一端，夹角会在轴和支座上产生附加径向力，偏角越大，支承处交变载荷越明显。支座板厚、折弯半径和加强方式不能只按外观确定，需要结合螺栓预紧力和轴系支反力校核；薄板支座在频繁正反转工况下容易出现连接面颤动，表现为传动异响和螺栓松动。润滑维护同样影响结构寿命，十字轴轴承处应预留注脂或储脂结构，防尘密封要在摆动角度内保持有效。整体三维模型把运动件与固定支座放在同一装配环境中，能够直观检查夹角范围、拆装路径、支承刚度和安装边界，为后续工程图细化、零件加工以及设备选型提供直接依据。
