异形敞口导流锥形漏斗结构

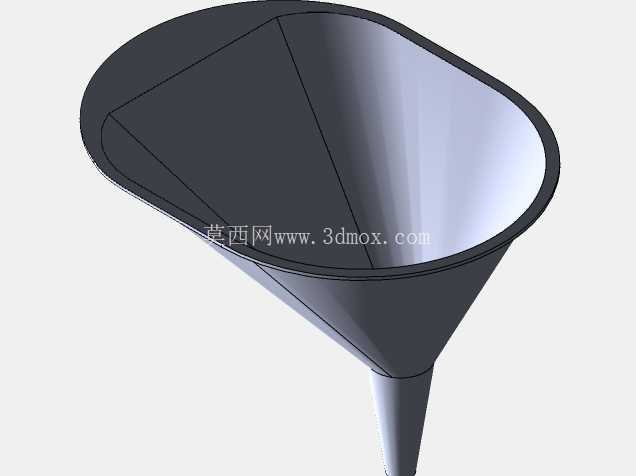

　　该漏斗结构采用上方异形敞口、下方收缩锥管的导流形式，适用于小批量物料转移、实验台加注、工位临时导料以及教学演示中的曲面成型练习。模型主体由连续过渡的薄壁曲面构成，入口轮廓并非规则圆形，而是带有近似椭圆或跑道形的宽口边界，便于在受限空间内对准容器或承接散落物料；下部逐渐收拢为小直径圆柱出口，使流体、颗粒或小型零件能够沿内壁稳定汇聚后排出。

　　从实际使用角度看，这类漏斗的关键不在复杂机构，而在曲面过渡是否顺畅、壁厚表达是否一致以及出口与入口之间的收缩比例是否合理。宽口端提供较大的接料范围，可降低人工倾倒时对定位精度的要求；锥形段承担主要导向作用，内壁应避免突变折角，以减少物料挂壁、残留和堵塞。下端短直管则用于稳定流出方向，在需要对接软管、小型瓶嘴或工位接料盒时，可提供明确的安装边界。若用于液体加注，出口外径需要与软管内径或瓶口尺寸协调；若用于颗粒物料，则应根据物料粒径、安息角和流动特性校核出口直径，避免物料在收缩段架桥。

　　建模时可先确定上部敞口轮廓和下部出口圆轮廓，再通过放样、边界曲面或多截面实体形成连续锥面。由于入口为异形轮廓，截面方向、控制点分布和切线约束会直接影响曲面光顺性，轮廓线段之间应保持曲率连续或至少相切连续，否则在渲染和后续钣金展开中容易出现褶皱。薄壁特征需要统一设置厚度，口沿处可根据加工方式增加卷边、折边或翻边结构，以提高刚性并减少锐边。下部出口若采用管材焊接或插接，应保留一段直壁，不宜让锥面直接终止于尖端，这样既便于装配，也能提高出口抗变形能力。

　　外形尺寸方面，宽口长轴决定接料覆盖范围，短轴影响设备旁的布置空间；总高度则与导流速度和落点控制相关。锥度过陡时，物料下落速度快、冲击大，出口处容易飞溅；锥度过缓时，流道变长，颗粒或粘稠液体容易附着。工程布置中需要预留上方倾倒空间、下方接收容器高度以及手持或固定位置。若漏斗长期固定在生产线旁，可在宽口外侧增加耳板、卡箍或支架连接面；若作为便携工具，则应控制整体高度和边缘厚度，保证握持和倾倒时不与周边设备干涉。

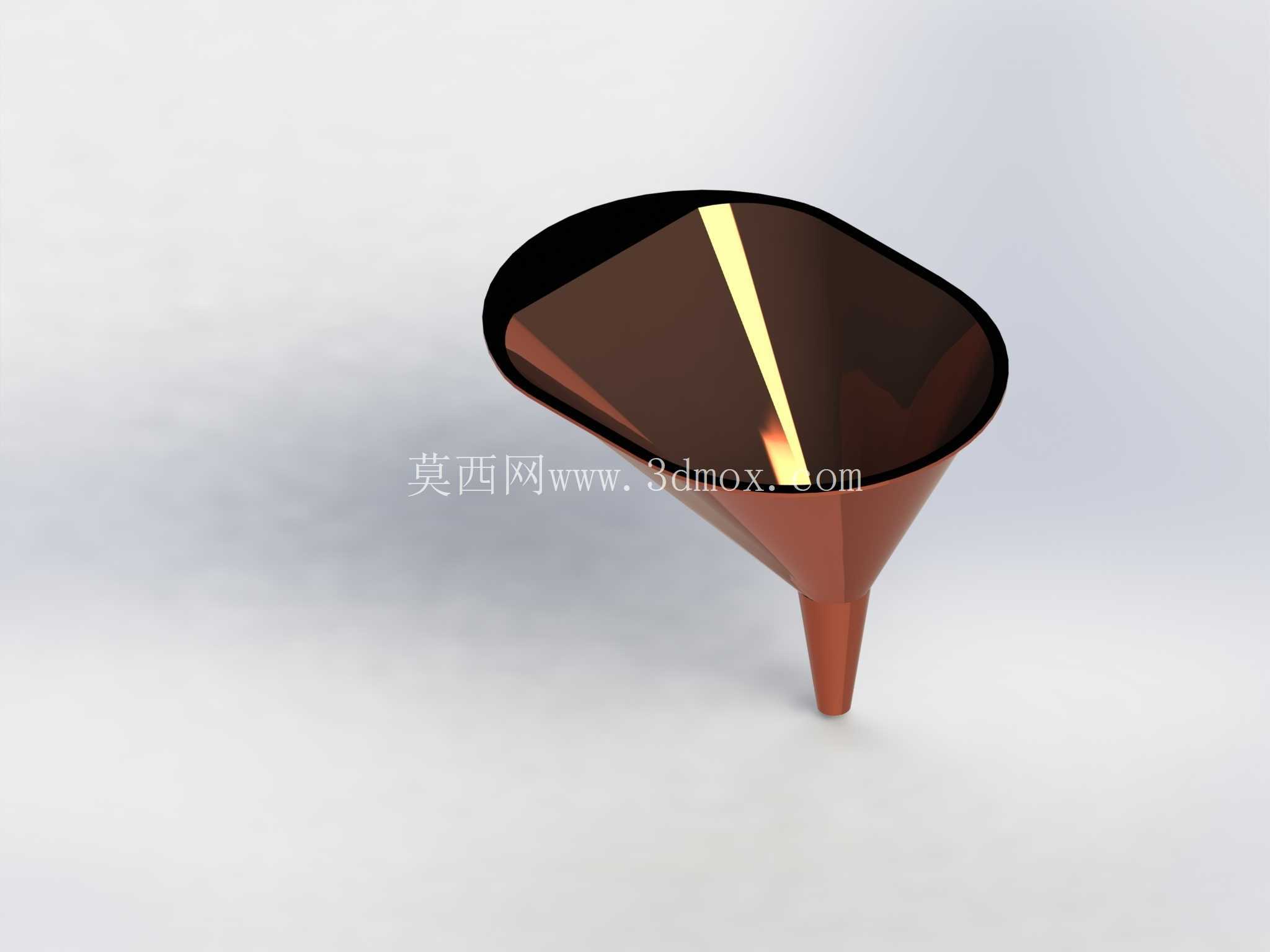

　　该结构还适合作为曲面建模、薄壁实体、渲染材质和钣金成型思路的练习对象。外观面采用金属质感表达时，应重点检查高光带是否沿锥面连续流动，若高光出现扭曲，通常说明截面轮廓或引导曲线约束不合理。对于制造而言，薄板金属漏斗可通过展开、下料、卷制、焊接和校形完成；塑料件则可考虑吸塑、注塑或3D打印。不同工艺会影响圆角、壁厚和口部加强方式，因此三维结构不应只追求视觉形态，还需给后续加工、装配和使用维护留下合理边界。
