双棘爪联动式棘轮间歇进给机构

　　这套机构的核心价值在于把往复摆动输入转化为单方向的步进转动，在轻工输送、包装分度、卷扬止退、手动调位以及小型装配线的工位切换场景里都能见到同类结构。现场使用时，驱动摆杆不需要整周回转，只要在设定角度内来回摆动，两个棘爪便会交替推动棘轮齿面，使输出轴按固定齿距完成转角进给；反向行程中棘爪沿齿背滑过，不会带动棘轮倒转，另一个止回棘爪则在任意停顿位置抵住齿槽，抵消负载侧的反转力矩。

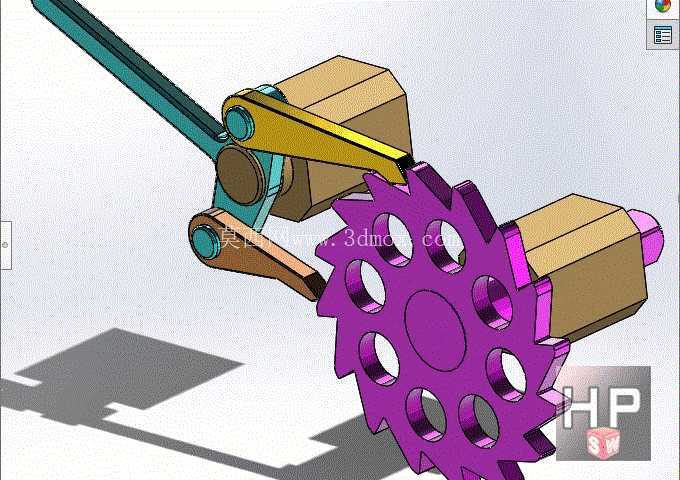

　　从布局上看，棘轮采用外缘直齿加轮辐减重孔的形式，齿形按小压力角思路处理，保证棘爪落入齿槽时接触点靠近齿根，传递推力时减少径向分力对支承轴的附加载荷。轮盘上的环形镂空并非单纯为了外观，一方面降低转动惯量，让高频摆动下的启停冲击更平缓，另一方面为销轴、配重或检测挡片预留安装空间，便于在不同设备上扩展角位移反馈。两个主动棘爪分别铰接在长短联动摆臂上，摆臂汇合处通过同轴销轴与手动/气缸驱动杆连接，形成错相驱动关系：当一根摆臂推动棘爪进入啮合并完成推程时，另一根摆臂上的棘爪处于抬起滑行动作，回程后立刻衔接下一次推送，这种双爪交替方式能把空程角压缩到单齿步距以内，分度过程更连续。

　　结构设计中需要重点控制棘爪与齿槽的啮合相位。铰接孔中心到棘轮中心的距离、棘爪工作端圆弧半径以及齿槽深度共同决定落爪可靠性，若中心距偏大，棘爪会顶在齿尖上产生跳齿；偏小则会在齿槽底部卡死，回程磨损加剧。模型里摆臂铰接座采用块状支承，销轴穿过两侧支座形成简支约束，能承受棘爪推送时的侧向翻转力矩，避免悬臂销轴长期受载后出现偏磨。棘爪背面预留了扭簧安装位，工程实现时可在铰接轴上套装小扭簧，让爪端始终贴向棘轮外缘，振动工况下也不会因惯性浮起而失步。

　　安装边界方面，棘轮输出端需要与从动轴通过键或型面连接，轴向以台阶和挡圈限位，保证齿圈端面与摆臂回转平面重合；整套机构的高度方向由两块铰接支座的底面确定，装配时应保证支座底面与安装基板共面，否则两根摆臂会出现平面错位，棘爪受力偏向齿侧边缘。驱动杆的摆动中心设在摆臂汇合铰点处，现场配接气缸、电磁铁或手动手柄时，只需约束摆角范围，使推程终点对应棘爪转过略大于一个齿距的角度，回程终点保证待啮合棘爪能完全落入下一齿槽。棘轮外径、齿高和摆臂长度决定了整机外包络，布局时要在齿圈外侧留出棘爪抬起间隙，在摆杆摆动行程两端预留缓冲件位置，防止硬限位撞击造成齿面压痕。

　　实际选型改型时，可按所需最小进给角调整齿数：齿数越多单步转角越小，分度精度越高，但齿厚相应变薄，承载扭矩下降；重载场合可加宽棘轮厚度并把棘爪接触面做成镶块，磨损后单独更换。止回棘爪建议布置在棘轮受力侧的切线方向，使其在负载反转时直接承受切向力，而不是把冲击传回驱动摆杆。整体运动关系在三维环境中可清晰检查齿爪干涉、摆臂同步间隙和拆装销轴的操作空间，为后续工程出图、零件加工与机构调试提供直观依据。
