内外啮合斜齿圆柱齿轮传动构件

项目分类:齿轮 发布时间:2025-01-05 ID:885423
  • 内外啮合斜齿圆柱齿轮传动构件
  • 内外啮合斜齿圆柱齿轮传动构件

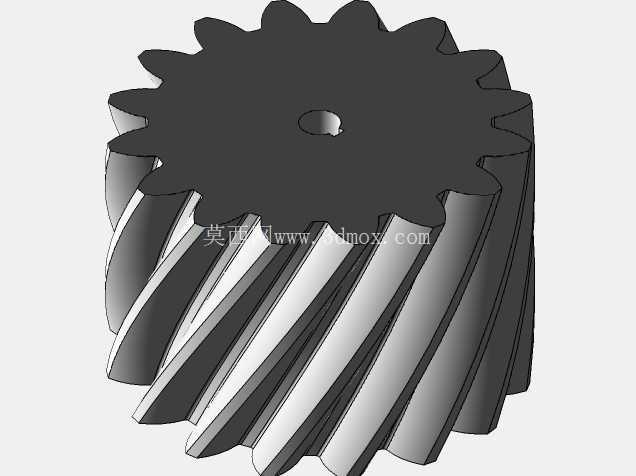

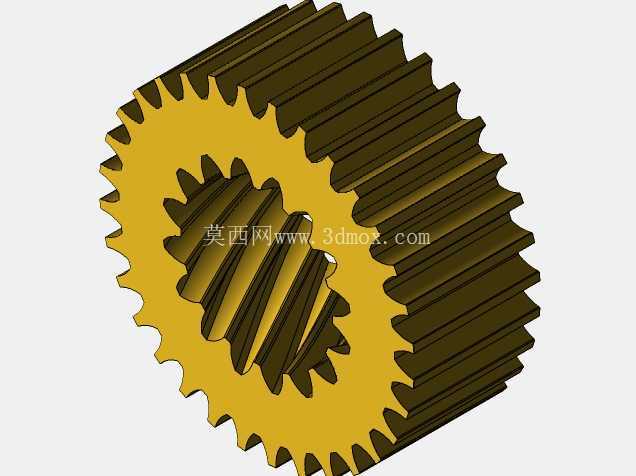

  这套斜齿轮构件围绕平行轴动力传递场景展开,齿面沿轴向呈螺旋方向布置,相比直齿圆柱齿轮,轮齿进入和退出啮合的过程更加连续,接触线沿齿宽逐步变化,能够降低瞬时冲击与噪声,在中高速、载荷波动较明显的传动箱中具有较好的适应性。模型同时体现内、外螺纹斜齿轮的结构关系,外齿轮位于外侧参与齿面啮合,内齿结构则用于与对应外齿件形成内啮合传动,可在有限空间内实现紧凑的减速或换向布置。

  从实际设备用途看,这类齿轮常见于减速器、变速器、机床进给机构、输送设备以及需要平稳扭矩传递的通用机械单元。外啮合斜齿轮通过两轴外侧齿面接触传递运动,中心距相对明确;内啮合则利用内齿圈与小齿轮的包容关系,使两轴中心距更小,结构占用空间更紧凑,适合在箱体内部布置多级传动。设计时需要同时关注螺旋角、齿数、模数、齿宽、压力角以及旋向匹配。一对相互啮合的外斜齿轮通常采用相反旋向,而内啮合结构中内齿与外齿的旋向关系需要结合传动方向和几何约束校核,不能仅凭外观随意确定。

  建模思路上,轮齿主体采用圆柱齿轮的基础轮廓,齿廓沿轴向按螺旋规律扭转,形成连续的斜齿曲面。齿顶圆、齿根圆和分度圆需要保持清晰的几何边界,端面齿形与法向齿形之间存在螺旋角引起的换算关系,工程制图和三维造型中应统一参数基准。中心孔作为安装与定位边界,需要与轴径、键槽或锁紧结构配合;若用于实际装配,还应在孔端考虑倒角、退刀位置以及轴承或挡圈的安装空间。齿宽方向不宜只追求视觉完整,需保证轮齿两端具有合理的端部处理,避免热处理、加工和装配时产生应力集中。

  外形尺寸方面,齿轮外径由齿顶圆决定,内齿结构则需关注内齿顶圆、内齿根圆以及箱体容纳半径。安装边界不仅包括齿轮本身的径向轮廓,还包括啮合副之间的中心距、轴向定位面、齿侧间隙和润滑空间。斜齿轮在传动时会产生轴向分力,因此轴承选型和箱体支撑必须考虑轴向载荷,结构设计中常通过成对布置相反螺旋角齿轮,或采用人字齿思路抵消部分轴向力。对于内啮合副,还需防止齿顶与配对齿根发生干涉,尤其在少齿数差、大齿宽或螺旋角较大时,应进行三维干涉检查。

  从加工角度看,斜齿零件可通过滚齿、插齿、磨齿等方式形成齿面,内齿结构受空间限制,对刀具伸入和退刀路径要求更高。模型在齿根过渡、轮毂厚度和孔壁强度之间需要保留足够材料,若齿圈壁厚过薄,热处理变形和承载刚度都会受到影响。齿面接触区应沿齿宽较为均匀地分布,实际装配中可通过接触斑点判断螺旋角和轴系平行度是否合适。对于高速工况,还需考虑润滑油进入啮合区的路径,避免齿面在连续重载下出现过热或磨损。

  该构件的三维表达重点不只是轮齿数量和外观形态,更在于把斜齿啮合的空间关系、内外齿结构差异以及安装约束完整呈现出来。外齿轮的齿顶外缘、内齿圈的包容齿面、中心安装孔和齿宽端面共同构成设计校核的关键区域。结构设计人员在引用类似构件时,应结合传动比、扭矩、转速、轴系布置和箱体空间确定参数,并通过运动仿真检查啮合连续性,通过干涉分析确认齿顶、齿根、轴肩与箱体之间的安全间隙,使齿轮既能满足动力传递,也能适应加工、装配和后期维护的实际要求。
