辅助作业轮式移动机械臂手绘设计方案

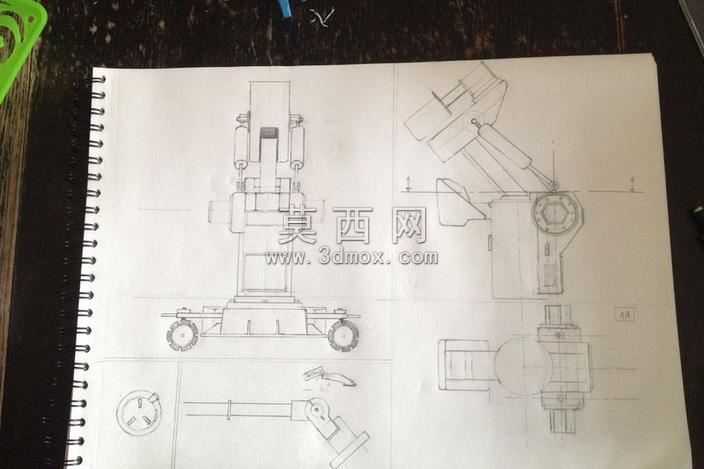

本设计为面向辅助作业场景的轮式移动机械臂方案，前期通过手绘方式完成整体构型的多视角推演，为后续三维建模落地提供清晰的结构参考。在三维建模阶段，将以手绘的多视图轮廓为基准，首先搭建轮式移动底盘的基础框架：底盘两侧对称布置驱动轮组，预留动力模组、控制模块的安装空间，保证底盘移动过程中的稳定性与承载能力，建模时会严格对齐手绘稿中的轮距、底盘离地间隙等尺寸比例，确保移动单元的通过性符合辅助作业的场景需求。机械臂部分将按照手绘稿中的多关节串联结构进行参数化建模，依次完成基座回转关节、大臂俯仰关节、小臂摆动关节以及末端执行器连接结构的建模，每个关节处预留传动组件、驱动元件的装配位置，还原手绘稿中体现的关节活动范围设计，保证机械臂能够覆盖目标作业半径，完成不同高度、角度的辅助操作动作。建模过程中会针对手绘稿中不同视角的结构细节进行交叉校验，修正手绘透视带来的尺寸偏差，确保各部件装配时无干涉问题。材质设置方面，底盘主体将采用哑光金属材质模拟工业铝合金的质感，关节外壳采用工程塑料材质区分功能区域，驱动轮采用深色橡胶材质还原真实轮组的摩擦力表现，传动结构件采用亮面金属材质突出机械结构的精密感。渲染阶段将搭建工业作业场景的环境光，通过多角度打光突出机械臂的关节结构层次与底盘的轮廓细节，同时还原手绘稿中体现的结构设计逻辑，清晰展示整体设备的作业形态。设计思路上，本方案优先兼顾移动灵活性与操作覆盖范围，轮式底盘保证设备能够在平整作业区域内快速转场，多关节机械臂则能够适配不同的辅助操作需求，后续迭代版本会在现有结构基础上补充末端快换机构、传感检测模块等细节，进一步拓展设备的辅助作业能力，让三维模型完整还原设计构想的功能属性，为后续的结构优化、样机制作提供精准的数字模型基础。
