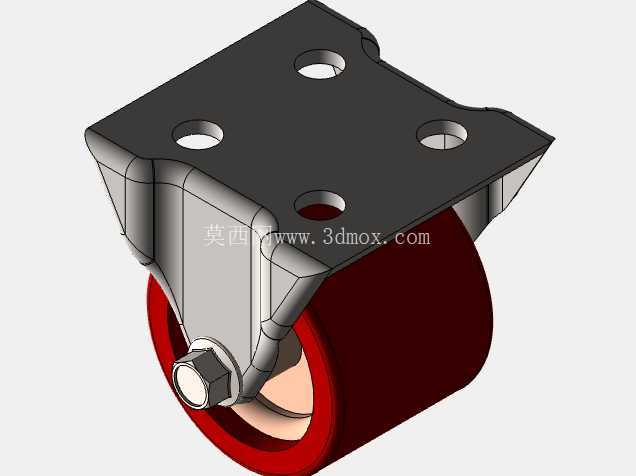

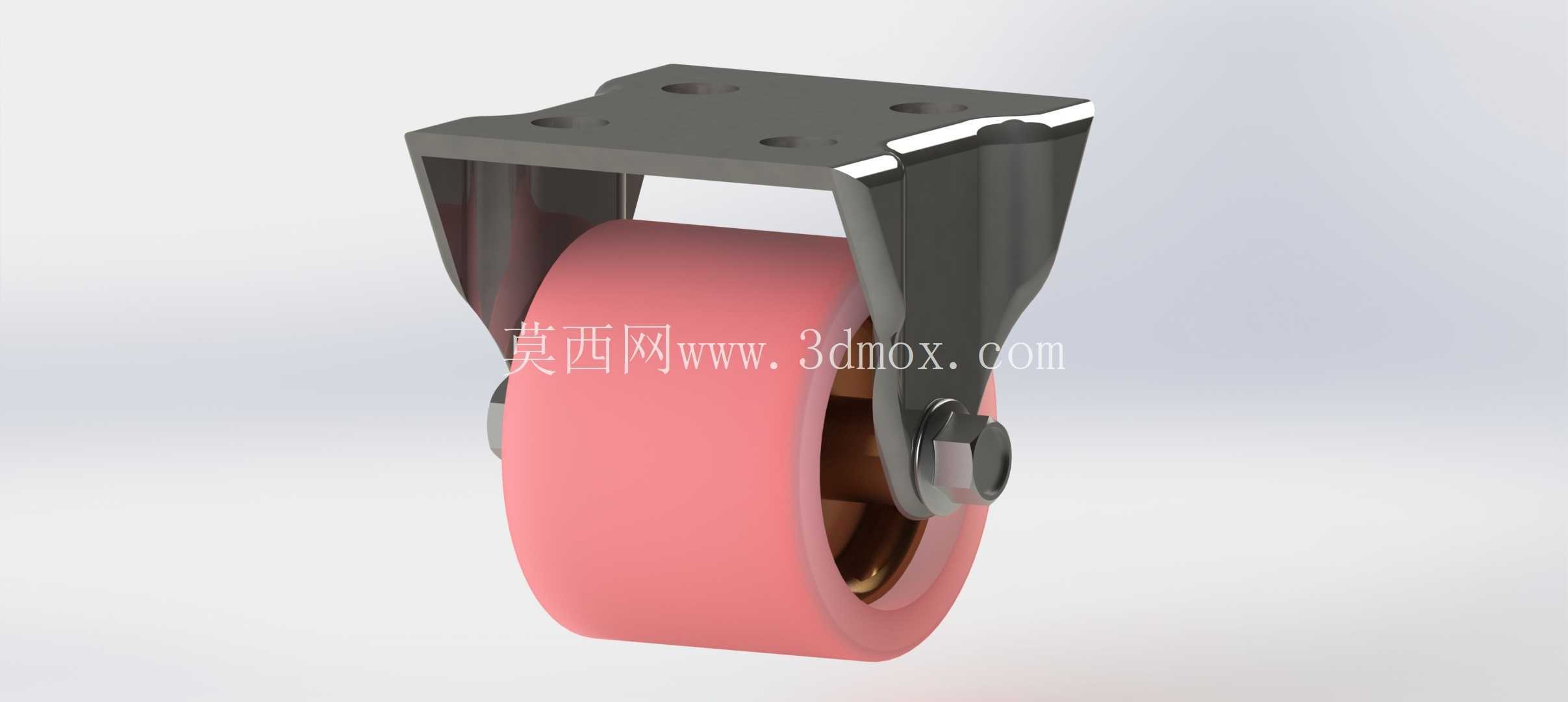

带金属安装支架的重载粉色聚氨酯滚轮

　　这款带冲压金属支架的滚轮，是工业场景里实现设备、工位器具移位功能的核心承载部件，日常在车间周转车、轻型自动化设备机架、商用展示柜体、仓储拣货台车这类需要频繁移位或者临时调整位置的载体上应用十分广泛。不同于普通民用脚轮，这款滚轮的支架采用整体冲压折弯成型工艺，安装板上预留的四个沉头安装孔位，能够直接适配市面常见的40系列、50系列工业铝型材端面安装，也可以通过螺栓直接固定在碳钢方管焊接的机架底部，不需要额外加工转接板，安装边界的适配性很强，安装板的平面度控制在0.2mm以内，锁紧后不会出现支架偏斜、轮体卡滞的问题。

　　轮体采用粉色聚氨酯材质包胶，内部嵌套铜基衬套作为转动副，相比普通尼龙轮，聚氨酯材质的轮面在环氧地坪、瓷砖地面、水磨石地面滚动时不会产生硬摩擦划痕，同时滚动阻力更小，推动承载设备时不需要施加过大的外力，铜衬套的设计相比普通塑料轴套，耐磨性能提升三倍以上，长期承受径向载荷时不会出现轴套开裂、轮体晃动的问题，适合在室内常温工况下长期使用。从设计思路上看，这款滚轮的支架折弯处做了圆弧过渡加强筋，没有采用直角折弯的结构，避免长期承重后折弯处出现应力开裂，轮架的两侧支撑板采用对称式设计，轮轴穿过两侧板后通过端部的铆压结构固定，不需要额外加装卡簧或者锁紧螺母，装配工序更简单，同时轮架和轮体之间预留了1.5mm的侧向间隙，即使轮面沾附少量车间内的铁屑、灰尘，也不会出现轮体卡滞无法转动的情况。在实际选型过程中，这类滚轮通常四个为一组使用，单轮额定承载可以覆盖100-150kg的载荷范围，整组承载可以满足500kg以内的设备移位需求，轮体的宽度设计为50mm，直径为75mm，安装板的孔距为71x45mm，安装面距离地面的总高度为105mm，选型时只需要确认安装面的孔位匹配、设备总重量在承载范围内，就可以直接替换同规格的其他脚轮，不需要修改机架的安装结构。不同于定向轮，这款滚轮的支架和安装板之间采用回转结构连接？

　　不对，仔细看结构，这款是定向滚轮，支架和顶部安装板为刚性连接，只能沿直线方向滚动，适合用在需要直线移位的设备上，比如生产线旁的物料周转滑道、直线移动的工装夹具底座，相比万向轮，定向轮的滚动轨迹更稳定，不会出现移位时方向偏移的问题，在需要精准对位的工位上使用优势更明显。轮面的聚氨酯硬度控制在邵氏85A左右，既保证了足够的承重能力，又能起到一定的减震作用，设备移动过程中遇到地面的细小接缝、微小凸起时，轮面可以产生微量形变抵消震动，避免设备上的精密元器件因为震动出现松动或者精度偏移。

　　支架表面采用镀锌钝化处理，在普通室内干燥环境下不会出现锈蚀问题，不需要额外做表面喷涂处理，适合大多数工业生产场景的使用要求，轮轴采用碳钢材质表面镀锌，和铜衬套之间形成软硬摩擦副，长期转动时磨损量更小，日常使用过程中不需要频繁加注润滑油，维护成本很低。在三维建模过程中，这款滚轮的所有安装尺寸都按照实际装配公差做了预留，安装孔的位置度公差控制在0.1mm以内，支架的折弯圆角、轮体的倒角都做了还原，导入到设备总装图中时，可以直接和机架的安装孔位做配合检查，不会出现干涉问题，轮体的转动副也做了同轴度约束，在做运动仿真时可以直接模拟滚轮滚动的状态，验证设备移动过程中是否会和周边的设备、管线产生碰撞。
