金属网格办公笔筒收纳结构设计

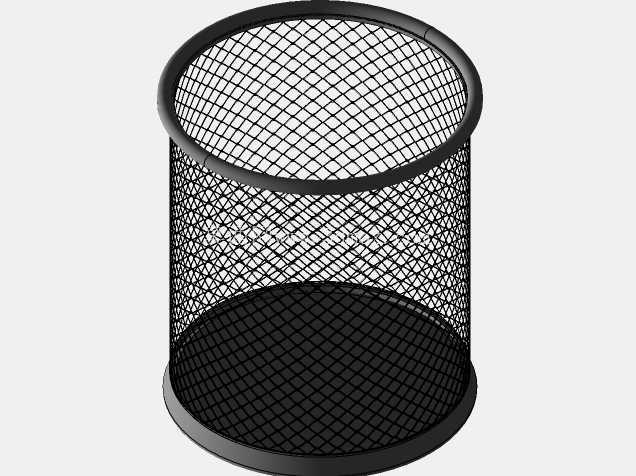

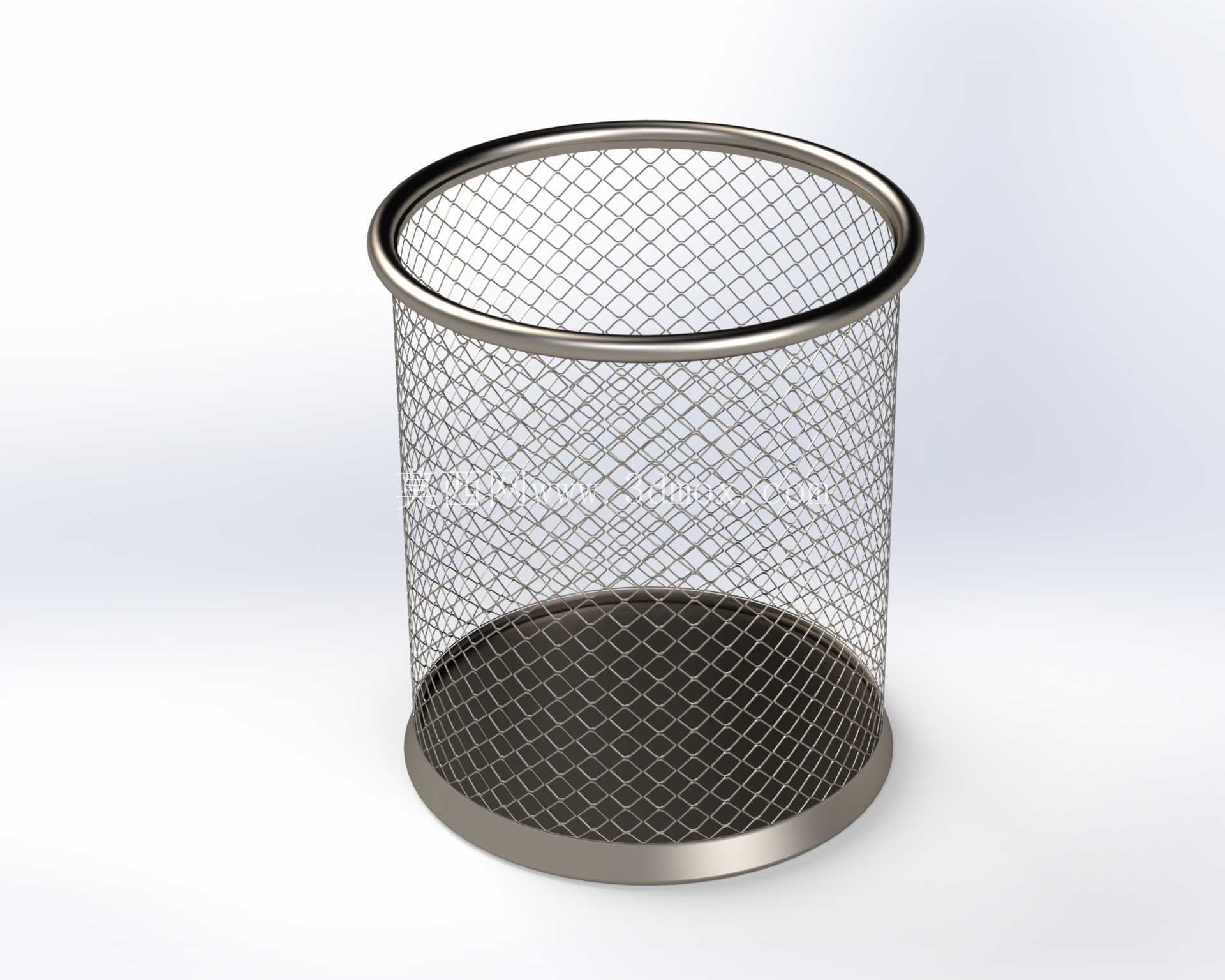

　　该作品呈现的是一款桌面金属网格笔筒的三维结构，主要用于办公工位、设计绘图台、车间资料柜旁以及实验台区域，对铅笔、签字笔、记号笔、小型螺丝刀、镊子、划线针等细长工具进行集中收纳。与封闭筒状容器相比，网格侧壁能够直接观察内部工具的摆放位置，取用前无需翻找，同时金属线材形成的镂空结构不易积尘，日常擦拭和维护都比较方便。

　　从实际使用边界来看，笔筒采用直立圆筒形态，底部为完整圆形承托面，放置在桌面时接触面积集中，重心落在筒体下部，能够避免普通薄壁塑料笔筒在插入较重工具后出现侧翻。筒体高度按常见书写工具长度设定，常规150毫米左右的铅笔或中性笔放入后，上端露出足够握持距离，短尺、美工刀等稍长物件也不会因插入过深而难以取出。外径尺寸控制在桌面小物件收纳的合理范围内，既保证多支笔具可以分散插入，又不会占用键盘旁、图纸边角或显示器底座附近过多空间。

　　结构上，笔筒由上圈、下圈、底部承托板和菱形网格侧壁组成。上圈采用卷边或包边形式，边缘圆滑，手部伸入取笔时不会被线材切口划伤；下圈与底部金属板连接，形成稳定的承载基础。侧壁网格并非单纯装饰，而是由细金属丝按交叉方向排布后焊接定型，菱形孔格在周向和高度方向均具有连续约束，能够把局部受力分散到相邻丝材上。受到侧向碰撞时，网格壁可产生轻微弹性变形，吸收部分冲击，碰撞解除后恢复原形，这一点比整面薄钢板卷制筒体更耐日常磕碰。

　　建模时需要重点处理网格丝径、孔距与筒体曲率之间的关系。丝径过小会导致侧壁偏软，装满金属工具后容易出现腰鼓形变形；丝径过大则增加重量，也会使网孔显得笨重。菱形网格的交叉点应保证焊接位置一致，沿圆周方向阵列时需控制首尾衔接，避免在某一处出现双丝重叠或孔格突变。上端卷边圈与网丝之间需要设置可靠连接关系，若仅靠线接触，长期取放工具后容易出现开焊；底部承托板与下圈的配合则要考虑承重面平整，防止焊点凸起造成笔筒放置不稳。

　　从工艺实现角度，该类产品通常采用金属丝弯折、点焊、表面电镀或喷塑处理。三维设计中应明确上圈型材截面、底部板材厚度、网丝直径以及各焊点位置，便于后续展开网格排布和制作焊接工装。圆筒形态适合使用环形胎具进行定型，胎具外径决定成品内径边界，焊接时网片围绕胎具合围，接缝处保持孔格连续。底部圆板可通过冲压落料获得，边缘压入下圈后再点焊固定，这样既能提高底部位刚度，也能避免细小笔芯、回形针从底部漏出。

　　在办公场景中，笔筒虽然属于小型五金文具，但其结构设计直接影响使用耐久性。网格镂空使水渍不易残留，车间或实验环境中沾染少量油污、粉尘后也便于冲洗。金属材质相比塑料件具有更好的抗老化能力，长期受阳光照射或接触溶剂后不易发脆。对于需要频繁取用绘图笔、探针和小型装配工具的工位，该结构可以将零散细长物统一约束在固定半径内，减少工具滚落桌面、掉入设备缝隙的风险。

　　设计过程中还需考虑堆叠和包装边界。筒体上下圈形成刚性圆环，多个笔筒套装时可以部分嵌套，但网格内壁与外壁之间应保留合理间隙，防止丝材互相卡滞。桌面摆放时，底部可增加细小胶垫，以降低金属圈与木质或玻璃桌面摩擦产生的噪声，同时减少滑移。若用于工业操作台，胶垫材料需具备耐油特性；若用于普通办公桌，则可采用普通防滑垫即可。整体结构没有复杂活动部件，维护点主要集中在焊点、卷边和底圈平整度，适合作为小型金属收纳件进行参数化建模与结构校核。
