长行程拉伸复位弹簧两端挂钩结构

　　这类细长螺旋拉伸弹簧常见于需要直线回位、张紧保持或小载荷缓冲的机构中，两端带挂钩的形式可以直接挂接在支架销柱、拉杆端头或钣金孔位上，省去额外弹簧座，装配和后期更换都比较直接。实际设备里，它多用于柜门平衡、踏板回位、张紧轮压紧、小型夹具松开、电器操作机构复位以及轻载连杆回位等场景；在空间狭长、行程较长但载荷不高的位置，这种长簧比短粗压簧更容易布置，也能在允许拉伸范围内提供较平缓的力值增长。

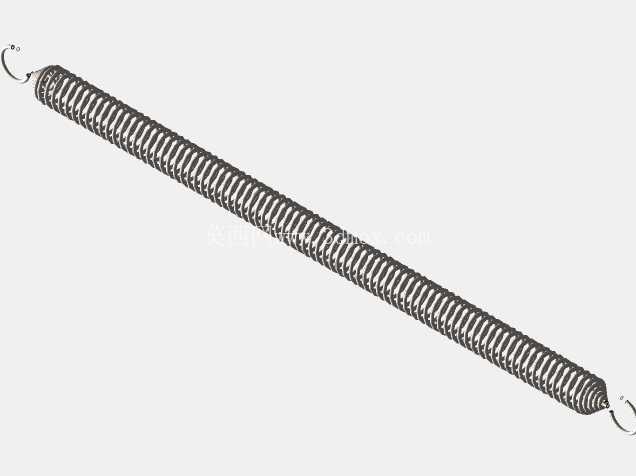

　　建模时先把功能边界理清：弹簧主体由等直径圆丝连续绕制而成，圈与圈在自由状态下基本并紧，受拉后才逐圈产生间隙。簧体中心线保持直线，两端过渡到挂钩时不能突然折成硬角，否则局部应力会明显升高，因此端部通常保留一段收束过渡圈，再弯出半开式挂钩。挂钩圆弧要围绕挂接销径设计，钩口既要方便装入，又要保证受拉后不易脱出；钩根位置是疲劳薄弱区，圆角和弯制方向需要重点表达。

　　结构设计上，簧丝直径、中径、有效圈数和自由长度共同决定刚度。细长比例有利于获得较长工作行程，但安装时要控制两端挂点的同轴度，避免簧体在拉伸过程中偏摆、摩擦导向件或与周边线束、钣金发生干涉。若设备振动较大，挂钩开口方向应避开容易脱钩的受力方向，必要时在挂点处增加挡销或限位槽。弹簧周边还应预留拉伸后的伸长空间，不能只按自由长度校核；两端挂钩转动后，其外侧轮廓也可能占用额外边界。

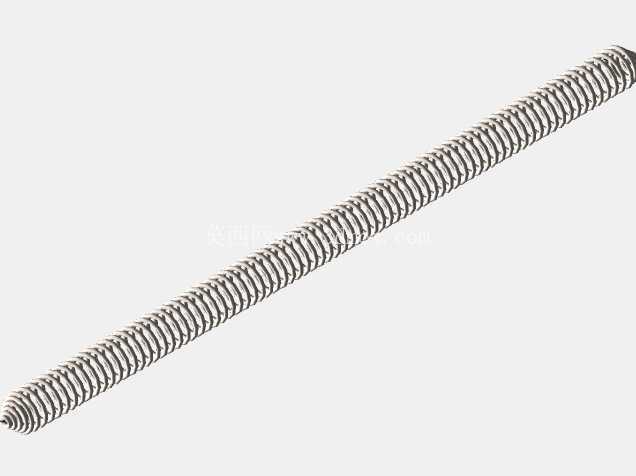

　　三维造型需要准确呈现螺旋扫掠路径、端部并圈、挂钩弯折和钩口形状。螺旋段采用圆截面沿螺旋线扫掠，端部圈距逐步收小并过渡到挂钩曲线，曲率连续处可通过样条或多段圆弧控制。模型不宜只做示意性圆柱加纹理，因为挂钩方向、钩根圆角和端部收束会直接影响装配干涉检查。将弹簧放入总成时，应分别检查自由状态、预拉状态和最大拉伸状态：自由状态确认运输和装配位置，预拉状态确认初始张紧力，最大拉伸状态确认圈间间隙、挂钩转角以及与邻近零件的安全距离。

　　从选型角度看，这类弹簧承担的是重复性弹性回位，不适合承受冲击弯矩或侧向弯折。挂点表面应避免锐边切割簧丝，销柱直径过小会让挂钩局部接触应力过大，销柱过粗又会导致挂钩不能顺畅转动。若机构要求力值稳定，可通过调整有效圈数和预拉量来平衡；若行程末端需要限位，应另设硬限位，而不是让弹簧完全靠并圈承受冲击。整体结构虽然简单，但在数字样机中把簧体比例、端部钩形、安装挂点和运动包络做完整，才能为后续图纸细化、受力校核和现场装配提供可靠依据。
