CSWA考核用斜座铰接夹持支座结构

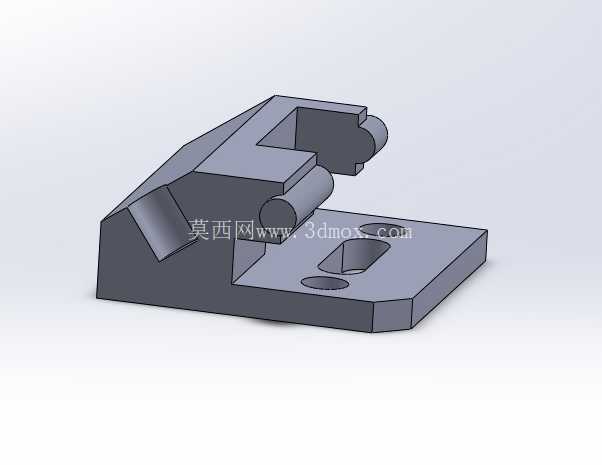

　　这套支座类零件的结构形态，对应小型工装台面上常见的铰接夹持单元，在教学考核、手动夹具、轻载定位机构里都能看到相近用法。零件下部是一块近似矩形的安装底板，底板上开设两个贯通安装孔，孔位沿底板长度方向错开布置，用于穿过内六角螺钉将整个支座固定在工作台面、基板或设备侧壁上；底板边缘做了倒角处理，既减少装配时的锐边磕碰，也让三维建模中的拔模、倒角顺序更符合实体练习要求。底板上方承接的是带斜向加强面的立座主体，立壁并非简单直板，而是通过斜面过渡把底板受力区和上部夹持口连接起来，这种布置能够在控制零件整体高度的前提下，提高侧向抗弯能力，避免夹持端受载时在根部产生应力集中。

　　从实际用途看，该零件上部形成一个开口式夹槽，夹槽两侧同轴布置圆柱销轴孔，孔内可装入铰接销、短轴或滚轮轴，使外部摆杆、压块、连杆件能够绕销轴转动。夹槽开口方向朝向零件前侧，配合下方底板的安装孔，可作为手动压紧机构的固定座：摆杆装入槽内后，销轴贯穿两侧凸台，端部通过卡簧或螺母限位，压杆受力时载荷经销轴传递到两侧凸台，再沿斜撑面分散到底板。与整块直立支座相比，斜壁结构在相同重量下拥有更长的力臂支撑区，适合空间紧凑、载荷不大但要求定位稳定的实训台、检测夹具和轻型装配工装。

　　结构设计上，上部两侧的圆柱凸台是核心配合部位。凸台外圆保留完整圆柱面，内孔与夹槽贯通，建模时需要保证两侧孔同轴，否则销轴穿装后会出现卡滞。凸台下方与立壁交接处采用实体融合，没有额外加强筋，这一处理使零件外形简洁，也便于铣削加工：底板可由六面体毛坯铣出，斜面通过立加或三轴铣削一次成型，销轴孔在一次装夹中镗孔或铰孔，保证同轴度和端面垂直度。夹槽内侧留有平直侧壁，槽宽与被夹持摆杆厚度形成小间隙配合，既限制摆杆横向窜动，又不影响其转动。底板上的两个沉孔区域可容纳螺钉头部，使安装后底面保持平整，贴合基准面时不会因螺钉头凸出而晃动。

　　安装边界方面，底板轮廓决定了支座在台面上的占用范围，两个孔距需要与基板预设螺纹孔对应；若用于改造现有工装，也可将支座固定在过渡板上，再通过过渡板统一调整位置。零件高度方向的边界由斜撑顶部和销轴中心决定，销轴中心到底板底面的高度是装配连杆时的关键尺寸，直接影响压点行程和夹紧角度；夹槽开口高度则限制了摆杆端部厚度，外部连杆不能与槽底或上部横梁发生运动干涉。横向尺寸上，两侧圆柱凸台外圆构成最宽处，装配时要给销轴端部和拆装工具留出操作空间，尤其靠近设备护板或其他夹具时，不能只按底板宽度估算占位。

　　受力路径在结构中比较清晰：夹紧力从夹槽内的活动件传到销轴，销轴把载荷分给两侧凸台，凸台再经斜立壁传到底板，最终由安装螺钉和底板接触面承担。由于底板孔位于受力区附近，螺钉受拉和底板受弯的区域较短，整体刚性优于悬臂式支架。斜面同时起到避让运动件的作用，摆杆下压或抬起时，其背部轮廓可沿斜腔空间摆动，减少无效壁厚。对于三维建模练习而言，该零件综合了底板拉伸、斜壁切除、夹槽开槽、同轴圆柱凸台、贯通孔、倒角与圆角等特征，特征顺序会直接影响模型可修改性；实际建模时应先确定底板底面和销轴孔中心为基准，再建立夹槽对称面，随后完成凸台、孔和斜面，最后统一处理边缘工艺圆角，这样在调整孔距、槽宽或支座高度时，特征失败率更低，也更接近工程中参数化夹具设计的思路。
