盘形凸轮直动从动件教学演示机构

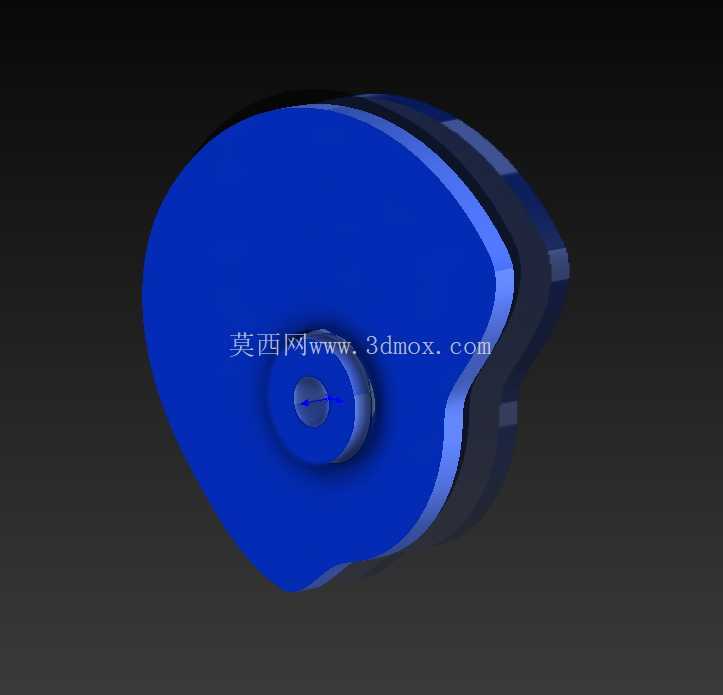

　　这套盘形凸轮直动从动件机构以教学演示和运动原理验证为核心，把旋转输入转换为从动杆沿导路的往复直线运动，适合机械原理课程、机构创新实验、简易自动化送料节拍演示以及小型工装动作逻辑验证。模型中蓝色盘形构件承担轮廓驱动作用，外缘曲线并非装饰造型，而是决定从动件升程、回程、停歇位置和速度变化规律的功能表面。凸轮绕中心轴连续转动时，轮廓半径随转角变化，推动上方接触件沿竖直方向移动；两个导向套约束从动杆的侧向自由度，使其只能在固定导路内上下运动，从而把盘状零件的角位移稳定转化为执行端的线位移。

　　从实际使用场景看，这类机构常见于需要按预定轨迹完成短行程动作的设备中，例如轻工装配线上的顶料、压印、分度避让、包装机推盒前的预定位，以及教学实验台中对凸轮轮廓和从动件运动规律的展示。与连杆机构相比，凸轮机构的优势在于运动规律可由轮廓直接定义：只要轮廓曲线设计合理，从动件可以实现等速、等加速等减速、简谐运动或带停歇的复杂动作，不必依赖多组连杆铰接。它的不足也很明确，接触区存在较高的接触应力和磨损，因此在工程应用中通常要控制载荷、转速和表面硬度，并在高速场合关注冲击、振动与润滑。

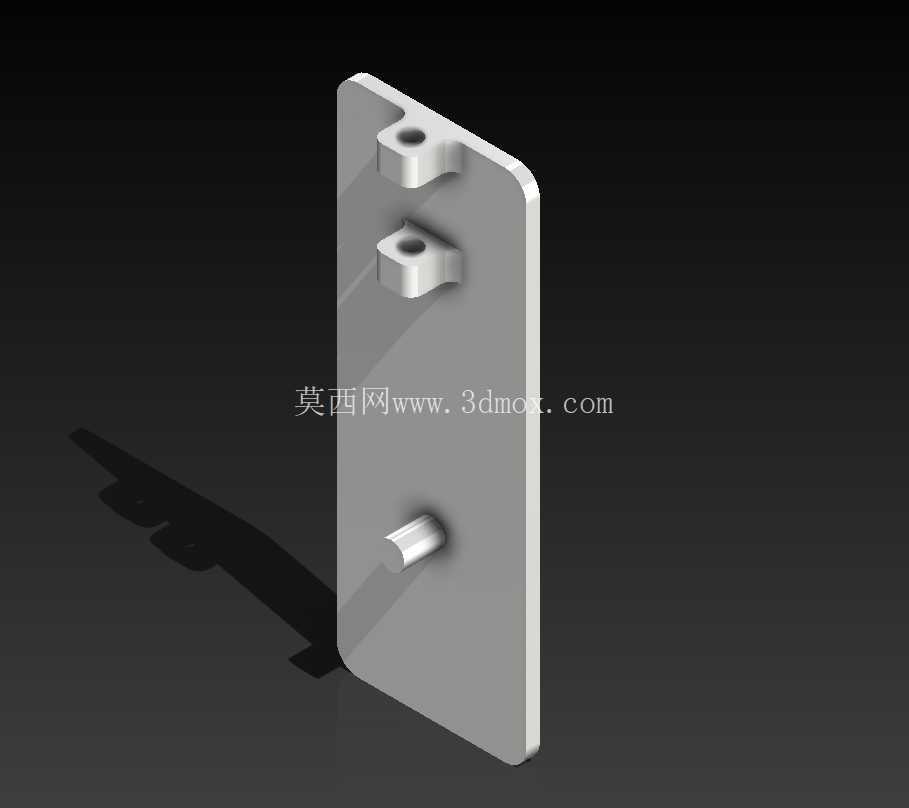

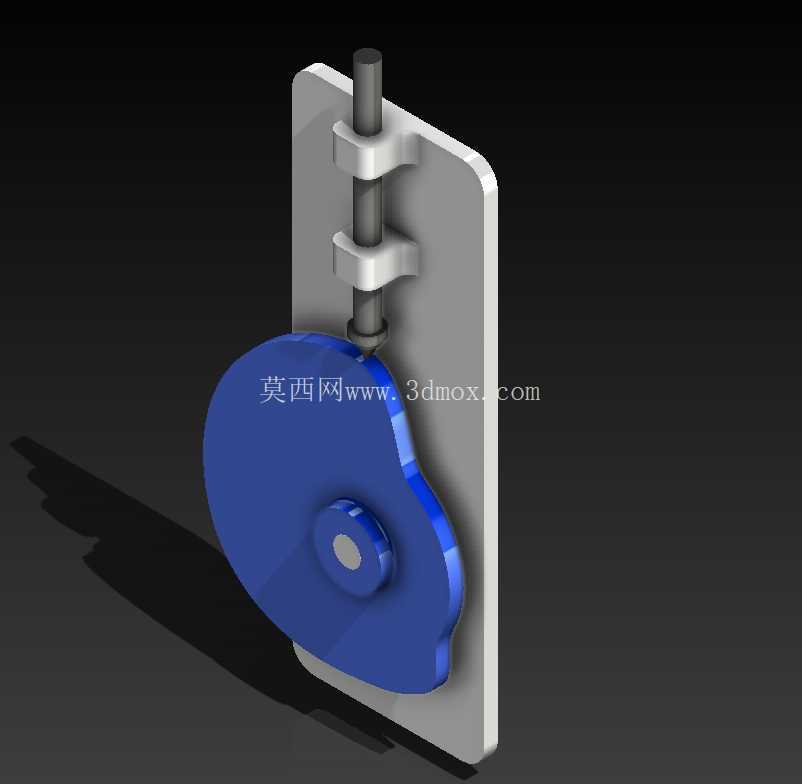

　　结构布置上，竖直安装板为整个机构提供基准面，凸轮轴、从动杆和导向件均围绕该板装配。盘形凸轮位于下部，中心孔与转轴配合，轮廓朝上与从动件端部接触；从动杆穿过上下两组导向支架，支架通过夹持形式固定在立板上，形成较长的导向跨距。这样的布置能减小杆端受侧向力时的摆动，使直线运动更接近理想导路。凸轮轮廓与从动件之间需要保持可靠接触，工程设备中可采用弹簧力、重力或封闭槽道约束；教学模型中重点表达运动关系时，也可通过装配位置和接触关系展示推程动作。

　　设计思路首先从运动循环入手。根据执行端需要的升程、停歇角和回程角，确定凸轮基圆半径、轮廓最大向径以及从动件端部形式。盘形零件的外形厚薄主要考虑刚性和安装空间，过薄会在压紧接触时产生弹性变形，过厚则增加转动惯量和材料占用。中心轮毂区域需要留出轴孔和键连接或紧定连接位置，保证转矩能够从输入轴传递到凸轮。轮廓过渡处应避免尖角和突变，尤其在升程起点、回程终点以及停歇段切换位置，曲率不连续会造成加速度突变，带来明显冲击。

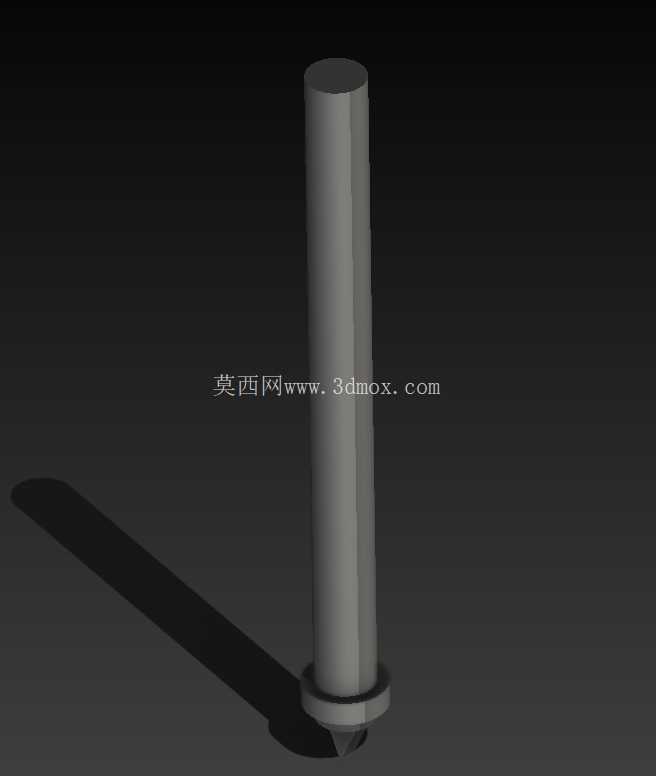

　　从动杆的设计重点在导向与接触端。杆部采用圆柱截面，便于在导向套中加工和装配；下端与凸轮接触的位置可做成平底、滚子或尖顶形式。平底接触件承载能力较好，受力分布较均匀，但对凸轮轮廓和安装垂直度较敏感；滚子接触可降低摩擦磨损，却需要额外布置滚子销轴和宽度空间；尖顶结构简单、能准确反映轮廓，但磨损快，更多用于原理演示。图中机构偏向教学表达，接触关系清晰，便于观察凸轮轮廓如何推动杆件升降。

　　安装边界方面，立板后侧和外缘需要预留固定空间，底部凸轮旋转直径决定整机在板面方向的最小占用范围，从动杆最高升起位置决定上方安全间隙。导向支架不能与凸轮最大外圆发生干涉，两支点之间的距离也不宜过短，否则从动杆在受偏载时容易卡滞。轴向方向上，凸轮厚度、轮毂、轴端紧固件和从动杆端部接触件共同决定前后尺寸；若装入实验台框架，还要在凸轮轴后方预留联轴器或手轮连接位置，在从动杆上方预留执行块、压头或检测开关的安装位置。

　　建模时应把凸轮轮廓作为核心参数化特征处理。基圆、升程曲线、回程曲线和停歇圆弧需要连续相切，轮廓坐标可按转角分段生成，再通过拉伸形成盘体。从动杆与导向套之间保留合理配合间隙，装配关系中应保证杆轴线与凸轮轴轴线在同一运动平面内，避免因偏置造成接触点滑移。立板上的固定孔、支架夹持面和转轴支承位置应同步建模，这样在干涉检查时能够发现凸轮最大轮廓、杆端升降极限和支架内壁之间的冲突。

　　该机构的工程价值不在于复杂零件数量，而在于它清楚呈现了凸轮副的本质：一个受控曲线表面如何规定执行件的全部运动时序。对于初学者，它能帮助理解升程、回程、停歇、压力角和基圆半径；对于结构设计人员，它可作为短行程往复动作模块的基础方案，在确定载荷、节拍和行程后，进一步补充弹簧复位、滚子从动件、轴承支承和润滑结构，即可从教学原理模型转化为设备中的功能组件。
