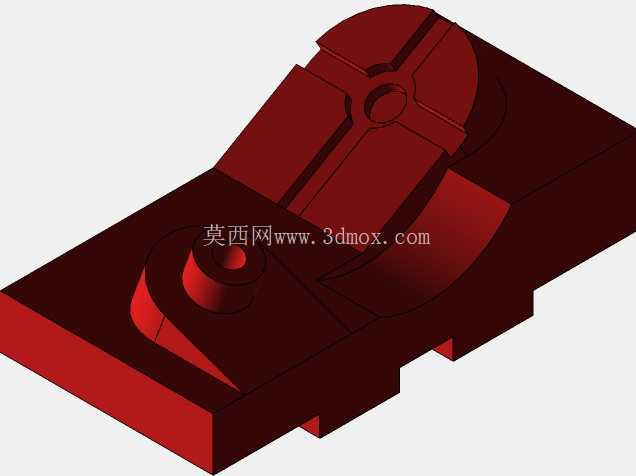

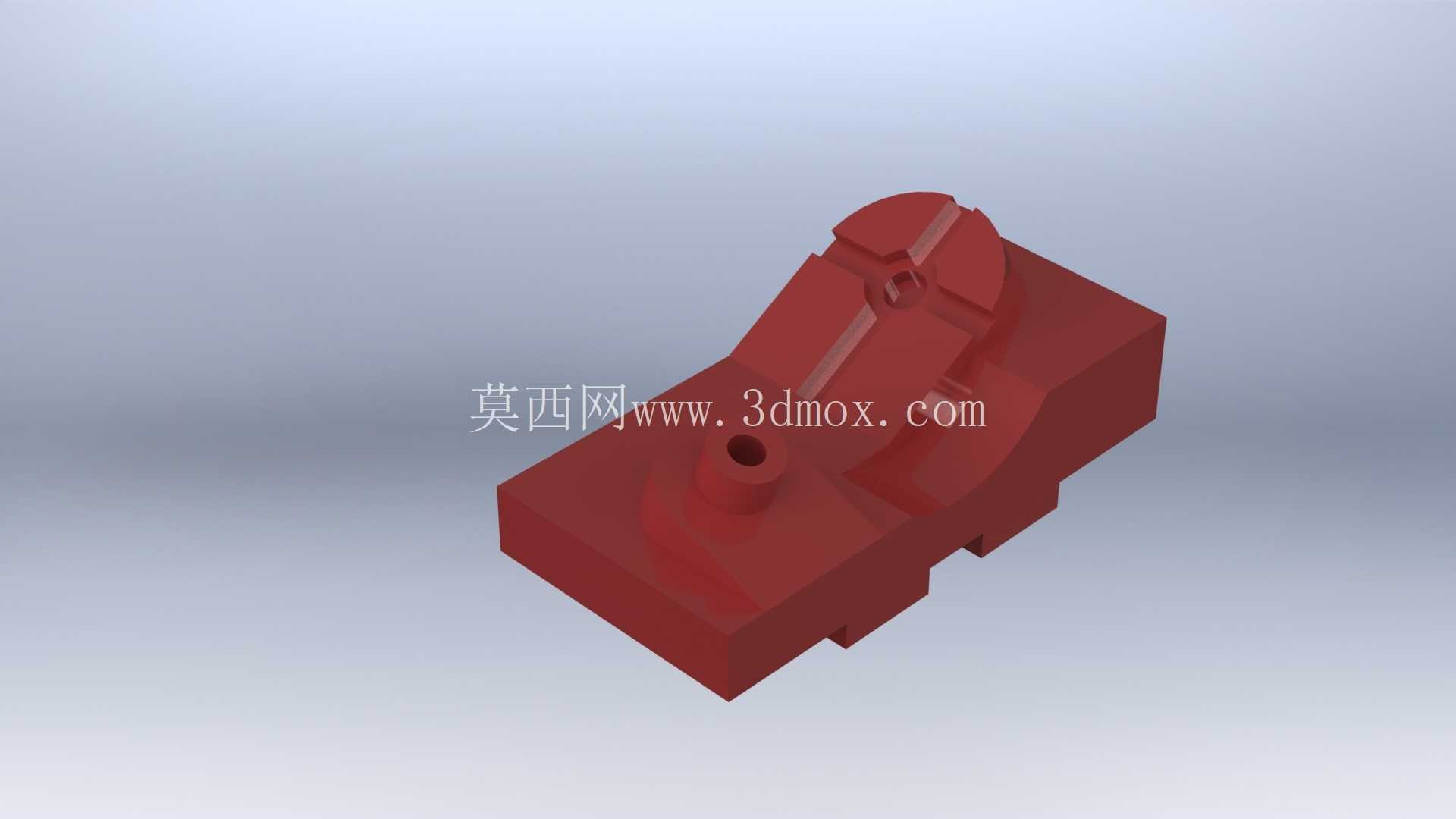

这套异形块状基座练习件,是机械三维建模技能考核场景里非常典型的实操题型,日常多用于职业技能等级认定、企业内部建模能力摸底、工科院校机械类专业的上机实训环节,核心作用是让建模从业者在限定时间内完成从二维工程图到三维实体的全流程搭建,同步校验草图绘制、特征添加、尺寸校核的综合能力。
从实际功能定位来看,该零件属于考核专用的模拟结构件,并不直接对应量产设备里的承载或传动部件,但所有特征设计完全贴合工业现场非标基座、小型工装安装座的真实加工逻辑:底部预留的两处对称缺口,对应实际安装场景里的避让槽,用来避开工作台面的定位凸台或者走线槽;主体上凸起的半圆弧曲面结构,模拟的是小型回转类元件的贴合安装面,现实中常用来放置微型传感器、小型气动接头或者定位销座;曲面中心贯穿的小圆孔为同轴定位孔,既可以穿入紧固螺丝完成上部元件锁附,也能作为定位基准插入圆柱销,限制上部配合件的径向转动;基座顶面一侧的斜向凸台与开槽结构,对应实际工装里的卡扣导向位或者标签嵌装槽,边缘做的小倒角完全遵循机加工件的去毛刺工艺要求,避免锐边划伤装配人员。

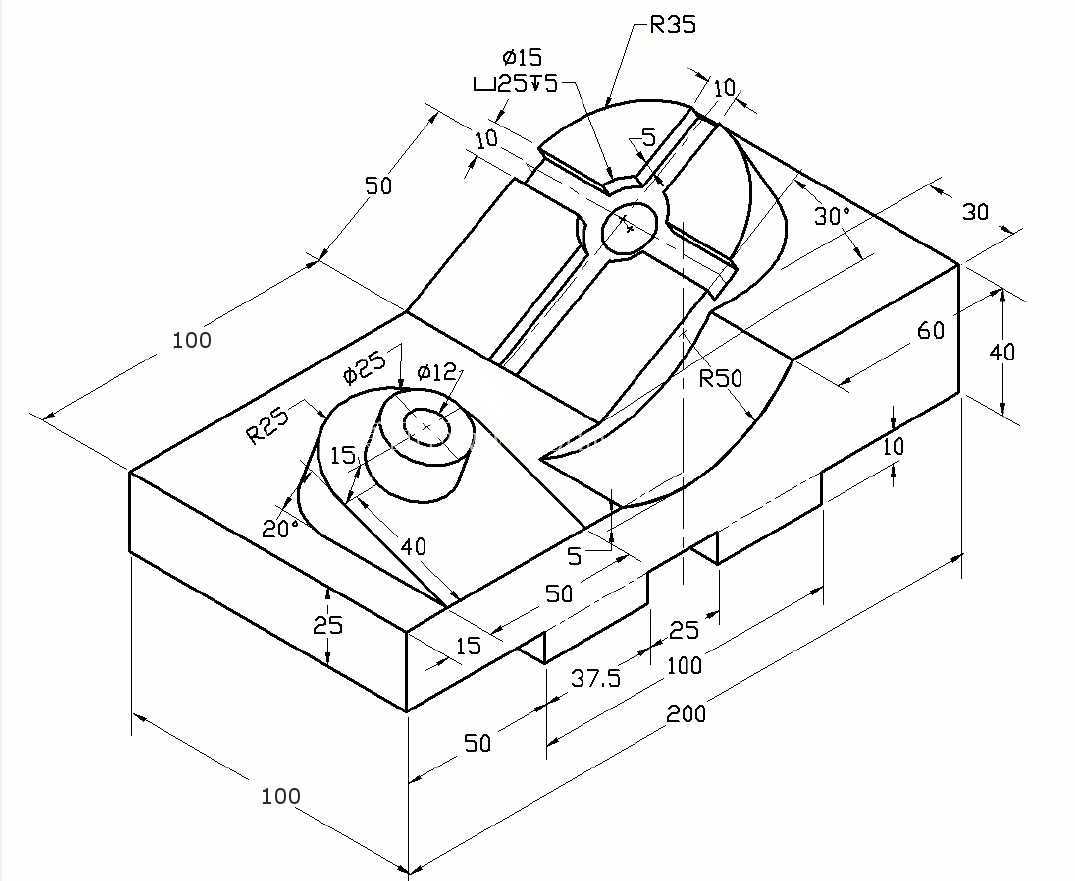

开展建模工作时,首先要锚定零件的核心基准:优先选择底部大平面作为第一草图基准面,先绘制主体矩形外轮廓,通过两侧对称的缺口草图完成拉伸切除,一次性生成底部的避让结构,这一步要注意缺口与主体侧边的对称约束,很多考核题型会在这里设置对称尺寸考点,一旦漏加对称约束,后续修改尺寸时很容易出现特征报错。主体方块拉伸完成后,再处理上部的半圆弧凸台:需要在主体顶面新建草图,绘制与主体侧边相切的半圆轮廓,拉伸高度要和图纸标注的总高匹配,圆弧中心的定位孔要先绘制中心点,约束中心点与半圆弧圆心重合,再执行拉伸切除生成通孔,这里要注意孔的深度贯穿整个凸台与部分基体,不能做成盲孔否则会丢失配合尺寸考点。斜向凸台的建模需要新建参考基准面,按照图纸给定的倾斜角度约束基准面位置,再在基准面上绘制凸台轮廓与开槽草图,分别执行拉伸与切除命令,最后对所有锐边添加倒角、圆角特征,收尾时要逐一核对每个特征的尺寸参数,确保实体质量、体积与考核参考答案的误差在允许范围内。
安装边界与外形尺寸层面,该零件整体为长方体基底叠加异形凸台的结构,底部长宽尺寸决定了它在模拟工装台面上的占用空间,两侧缺口的间距对应标准安装工位的定位凸台跨距,实际选型适配时,只要工作台面的T型槽间距、安装区域长宽大于基底外轮廓,即可完成放置;上部凸台的总高度决定了上层配合元件的安装高度,中心定位孔的孔径适配常用的M3、M4规格紧固螺丝,半圆弧面的曲率半径与常见的小型圆柱类气动元件外径匹配,斜向凸台的开槽宽度适配标准尼龙扎带或者薄型金属卡扣,完全复刻了工业现场小型安装座的尺寸适配逻辑。
日常训练中使用这套练习件,能够快速暴露出建模者的常见问题:比如草图约束不全导致的特征漂移、基准选择不合理造成的后续特征修改困难、倒角顺序错误引发的邻面几何冲突,这些问题都是实际非标设计工作里经常遇到的实操痛点,通过这类考核题型的反复训练,能够帮助建模人员养成先定基准、再做主体、后添细节特征的规范建模习惯,在承接真实的工装基座、设备安装座设计任务时,能够更快理清特征层级,减少建模失误,提升后续工程图导出、BOM清单生成的工作效率。
