DE0nanoFPGA开发板精细结构三维建模

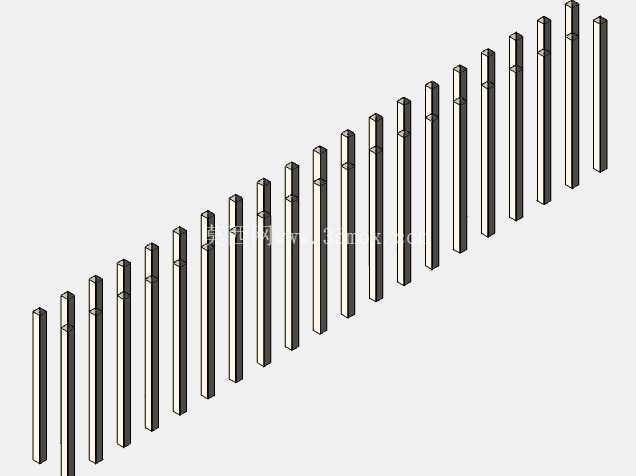

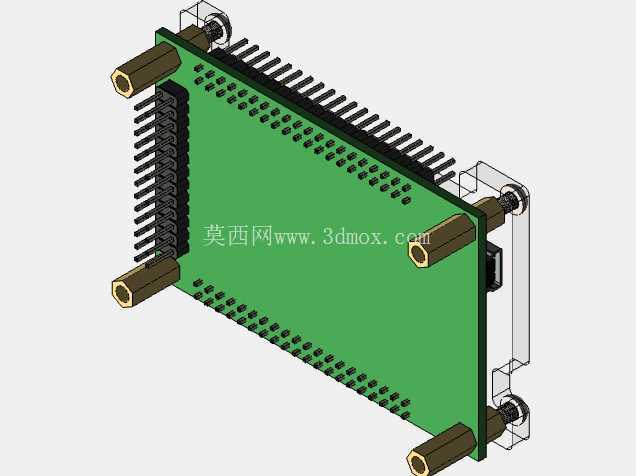

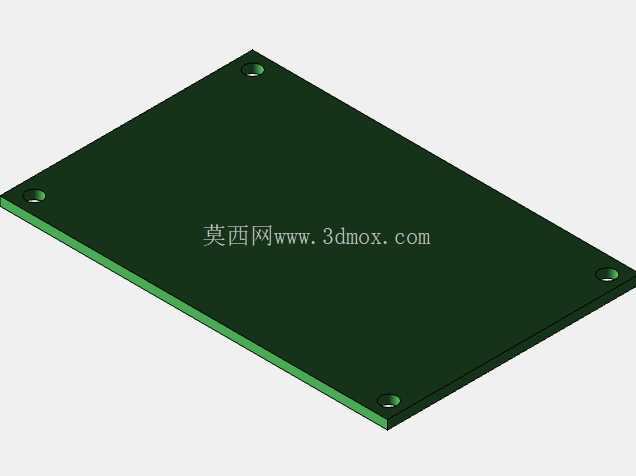

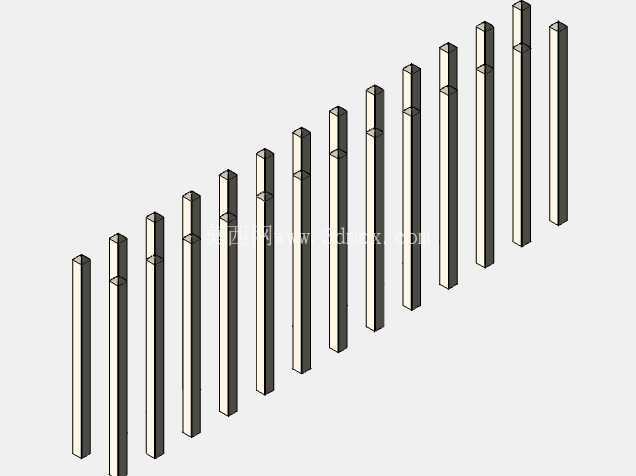

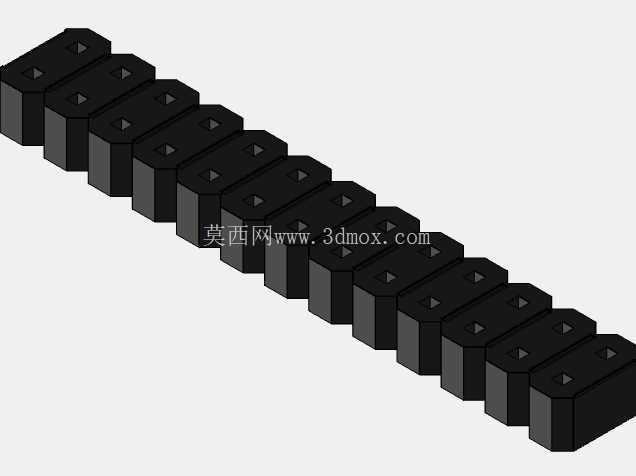

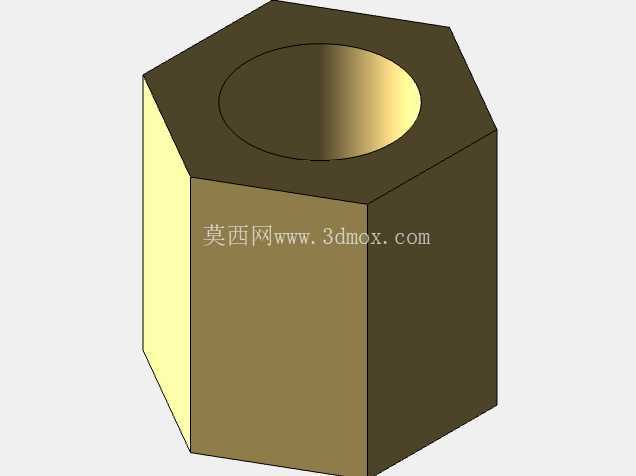

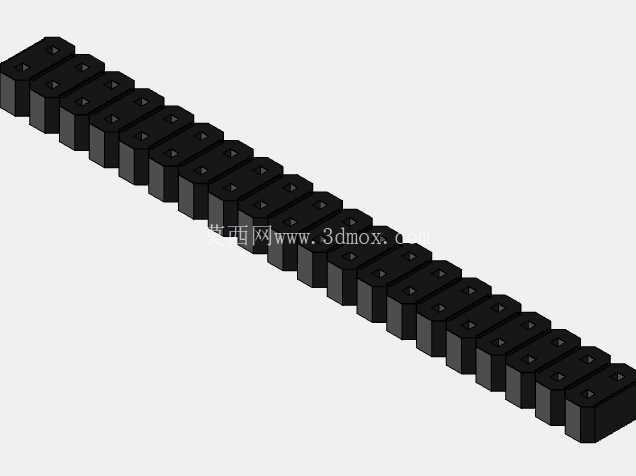

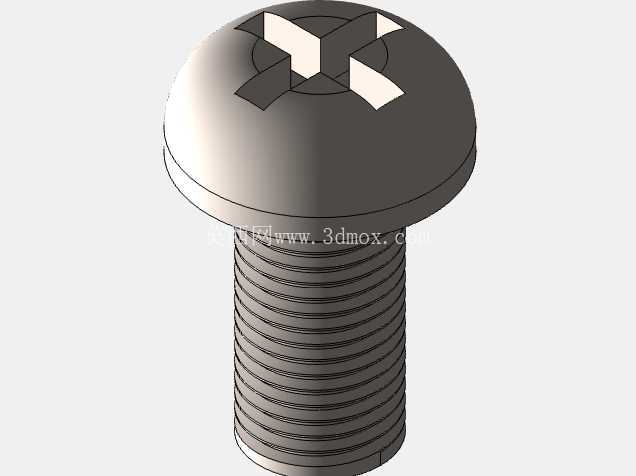

　　建模过程中最先核对的是板体的安装边界，整板采用四层PCB基材，板厚控制在1.6mm标准公差范围内，四角预留的M3金属固定铜柱是整套结构的支撑基准，铜柱总高度12mm，上下两端的内螺纹深度各为5mm，既可以把板卡架空在实验台面上避免底部焊点刮擦台面，也能反向堆叠在自定义扩展载板上方，两层板之间留出8mm左右的走线空间，足够穿过普通杜邦线和扁平排线。板体两侧的双排直插排针是建模时精度要求最高的部分，每一排针的间距严格保持2.54mm标准面包板间距，单根排针露出PCB板面的高度为7mm，针体直径0.64mm，排针底座的黑色塑胶座厚度2.5mm，建模时特意把每一根针的圆角、塑胶座的分型线都做了还原，后续在装配自定义扩展板时，可以直接在三维环境里模拟插装过程，提前排查排针对位偏差，避免实际焊接时出现针脚错位、相邻引脚短路的问题。这块DE0nano核心开发板的三维建模工作，最初是在实验室教学设备改造项目里启动的，当时需要把整套嵌入式实验平台的所有硬件做1:1数字化装配，避免学生在搭建扩展外设时出现安装孔位干涉、排针插错方向的问题。实际工程场景里，这类小型FPGA开发板的使用频率远高于大型核心板，高校电子实验室的数字逻辑课程、小型工业控制原型验证、自定义逻辑采集模块的前期调试，都会优先选用板型紧凑、外设引出齐全的nano规格板卡。

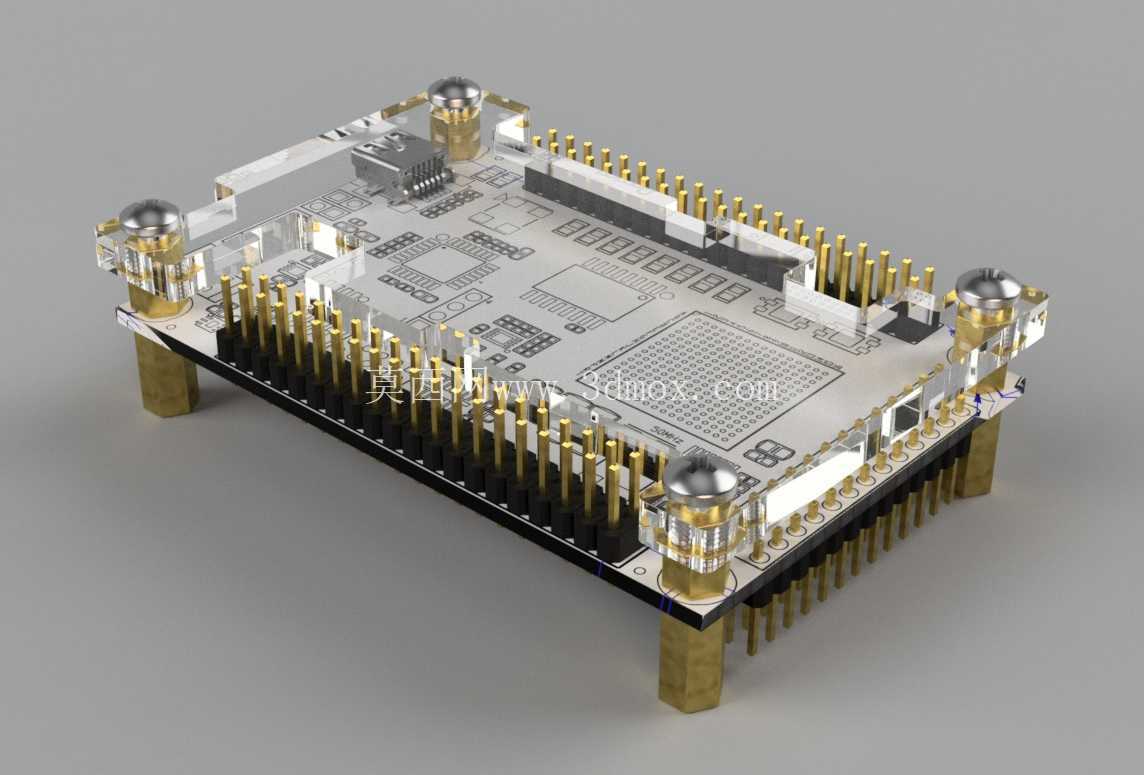

　　板卡正面的核心逻辑芯片采用BGA封装，建模时还原了芯片底部的焊球阵列轮廓，芯片表面的丝印标识、周边去耦电容的排布位置都和实物一一对应，板载的USB下载接口、电源稳压芯片、状态LED指示灯、用户按键的位置都严格参照实物布局，没有做任何简化省略。从功能设计的角度来看，这块开发板的定位是轻量级逻辑验证平台，板上所有IO引脚全部通过两侧排针引出，不需要额外焊接转接板就能直接连接面包板、外接传感器模块、自定义驱动电路，非常适合快速原型开发。

　　在三维结构校验阶段，我们特意模拟了三种常见的安装工况：第一种是直接平放在实验桌面，底部铜柱接触台面，此时板底最高的焊点高度距离台面有3mm以上间隙，不会出现焊点短路；第二种是堆叠安装在学生实验箱的载板区域，载板上预先开好对应排针的通孔，板卡通过铜柱锁附在载板支柱上，此时板卡上方预留的20mm空间足够插拔USB下载线，不会和实验箱上盖发生碰撞；第三种是立式安装在小型工业控制样机的导轨卡槽内，此时板卡侧面的排针朝向外侧，方便外接信号线，四角的固定孔可以搭配尼龙螺柱固定在卡槽侧壁，抗震性能满足实验室和普通工业现场的使用要求。

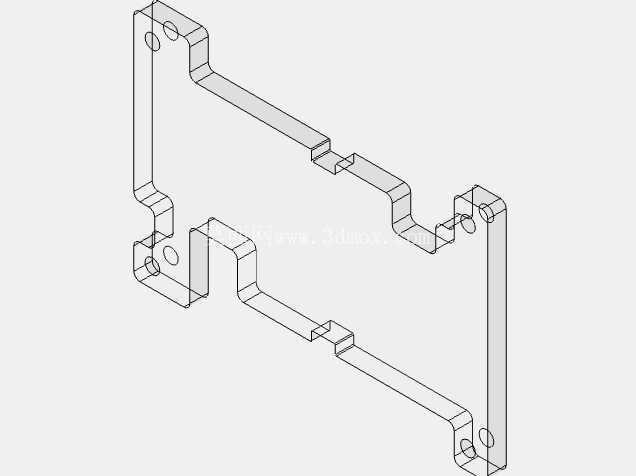

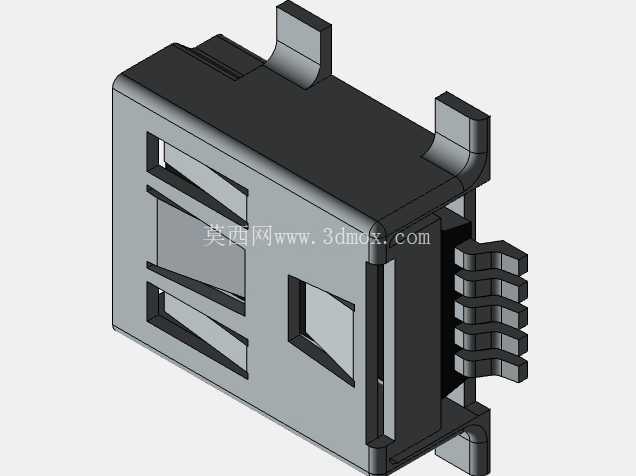

　　建模时还还原了板卡表面的透明亚克力防护固定件，四个角的透明压块套在铜柱外侧，既可以在堆叠多块板时起到定位作用，也能避免裸露的金属引脚误触短路。板上的金手指接口、miniUSB接口的金属外壳厚度、接口内部的塑胶舌片位置都做了精细还原，在做整机布线的时候，可以直接在三维软件里测量USB插头插入后的总伸出长度，提前规划机箱内部的走线空间，不会出现插头插到位后顶到机箱内壁的问题。对于电子结构工程师来说，这类开发板的精准三维模型最大的价值，是在自定义载板设计阶段就完成全装配干涉校验，不需要等实物打样回来才发现孔位不对、接口空间不足的问题，大幅缩短原型开发的迭代周期。
