2X16字符I2C液晶显示扩展板

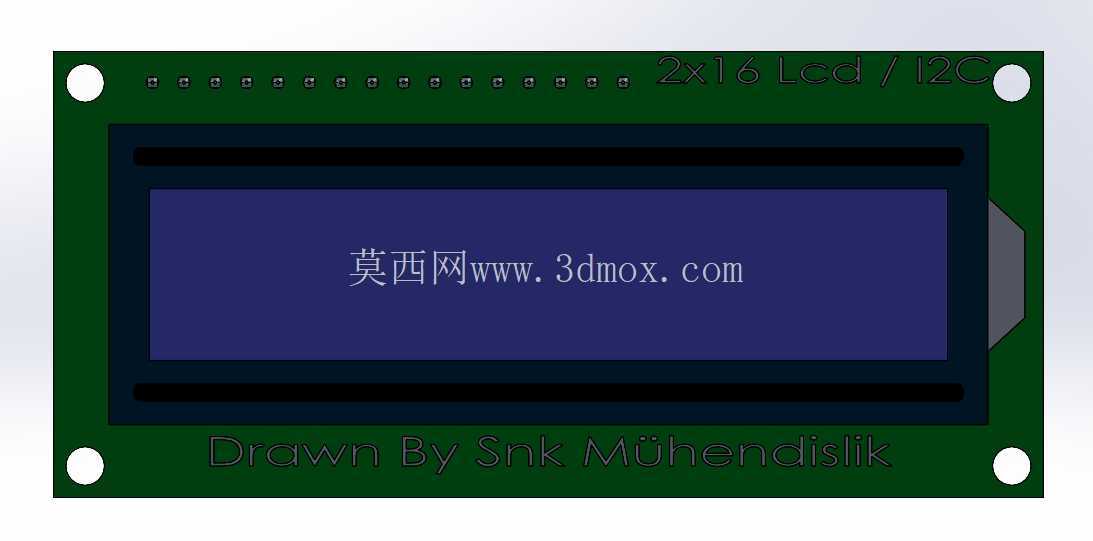

　　这块2X16字符液晶显示扩展板在嵌入式开发与小型测控设备里属于出镜率很高的人机交互部件，核心用途是把主控板采集到的传感器数值、设备运行状态、参数菜单或提示文本以两行字符的形式直接呈现给现场操作人员。它最常见的落点是实验台架、教学演示装置、小型环境监测终端、电源柜面板以及各类需要低成本文字反馈的控制盒内部。

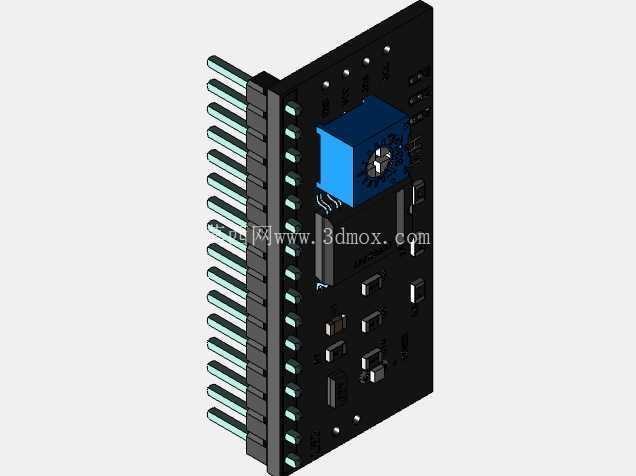

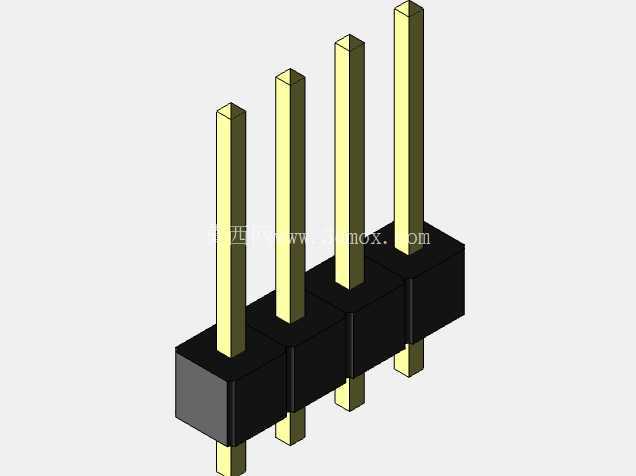

　　从结构形态看，整板采用长条形PCB布局，一侧排布整排公头排针，用于直接插接在主控板对应的母座上，这种堆叠式安装思路省去了外接杜邦线，既压缩了整机占用空间，也减少了接线松动带来的通讯故障风险。板上蓝色方块为I2C转接所用的电位器与接口电路区域，通过I2C总线方式驱动液晶屏，相比传统并行接口需要占用的八根数据线加三根控制线，I2C方案仅需SDA、SCL两根信号线即可完成数据传输，对IO资源紧张的小型主控板尤为友好。板载电位器用于调节液晶屏对比度，旋转即可改变字符显示深浅，适配不同观察角度与环境光照条件；板上还预留了背光供电相关焊盘与跳线电阻，可根据整机功耗要求选择常开背光或由主控引脚控制背光开关。

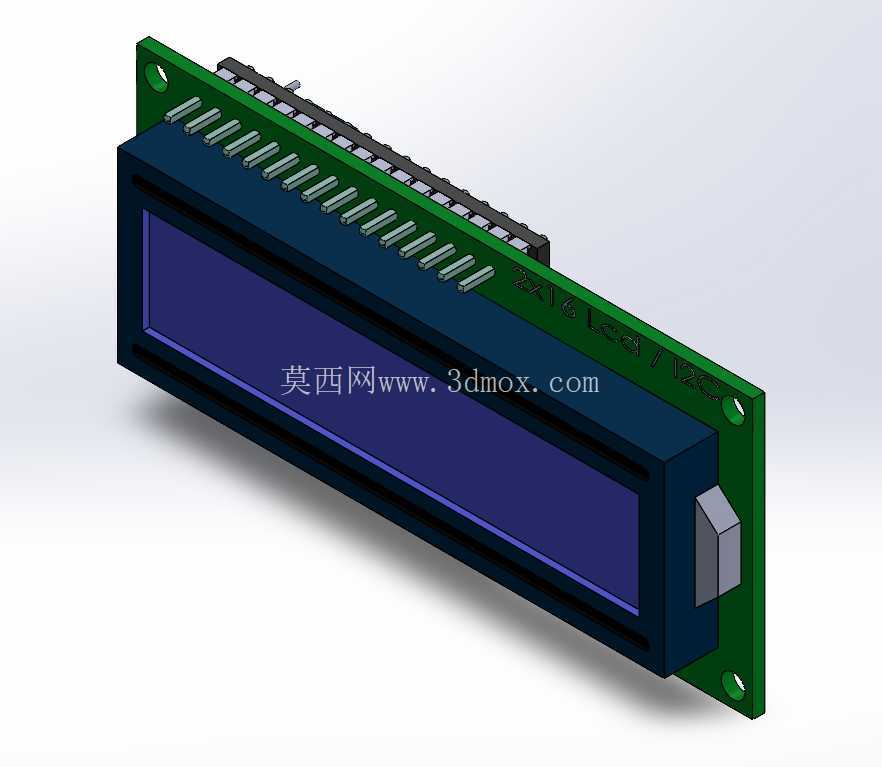

　　设计思路上，这块扩展板把液晶模组、限流电阻、上拉电阻、对比度调节电位器与接插件全部整合在同一块电路板上，使用者拿到后无需自行焊接外围元件，插针对准主控座即可上电通讯。PCB轮廓围绕液晶模组的外框进行收边，排针位置严格对齐主流主控板的针脚定义，保证堆叠后板边不与相邻接口发生干涉。板面元件排布遵循信号流向，接口芯片靠近排针侧，液晶驱动引脚走线短直，降低总线信号反射与干扰概率。

　　关于外形尺寸与安装边界，整板长度方向覆盖液晶字符区加排针区，宽度与所适配的主控板保持一致，堆叠后整机在高度方向上增加液晶模组加板厚的尺寸，设计外壳时需要在面板位置开出对应液晶可视窗口，并为对比度电位器预留调节孔或在出厂前一次性调好。排针插接深度要控制在合理范围，插到底后焊盘不应与主控板元件挤压，板背面突出的焊点高度也要纳入层间距核算，避免堆叠时顶到下方板面上的电容或芯片。

　　在实际设备集成中，这类模块的工作电压多与主控逻辑电平匹配，I2C地址可通过焊点配置，方便在同一条总线上挂接多块显示或传感模块。建模时需要重点还原排针间距、PCB板厚、液晶模组凸台高度以及电位器旋钮的外径，这些尺寸直接决定外壳开孔、面板间隙与堆叠层距是否合理。对于做控制柜面板布局或手持终端结构的工程师而言，把这块扩展板的完整三维外形纳入整机装配，可以提前核对插拔操作空间、观察视角以及维修拆卸时手指能否顺利捏住板边拔出，避免样机阶段才发现排针干涉或窗口对位偏差。板上四个安装孔位也可在需要螺丝固定的场合配合铜柱使用，让模块不必依赖排针承重，提升振动环境下的连接可靠性。
