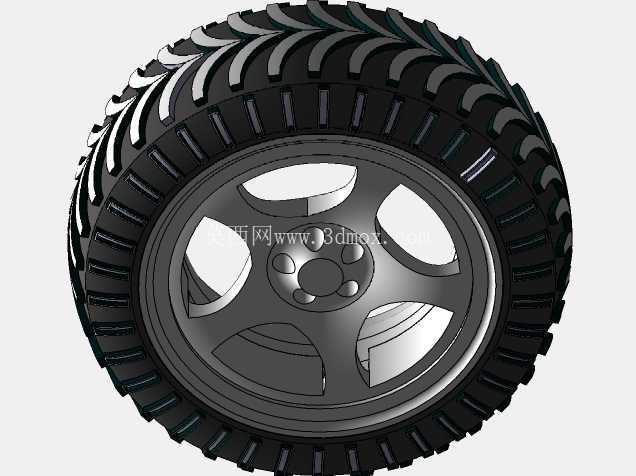

越野人字花纹轮胎配五辐轮毂总成

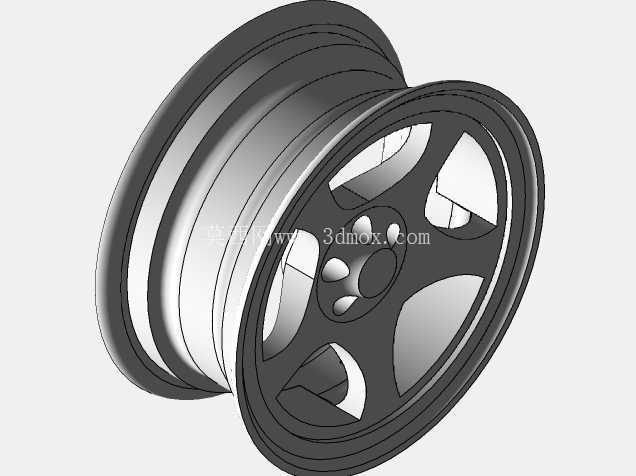

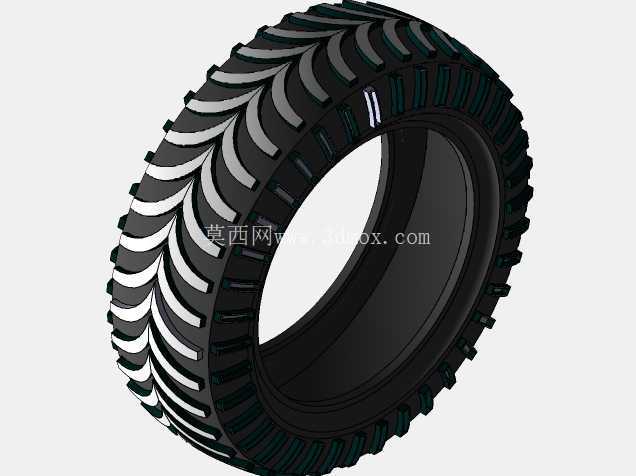

　　这套行走部件数模围绕非铺装路面车辆的使用需求展开，胎面采用大角度人字排布的深沟槽花纹，胎肩位置连续布置块状加强筋，花纹块之间预留较宽的排泥排石通道，车辆在泥泞、松土、碎石工地行进时，嵌在沟槽内的泥块可以随轮胎转动被快速甩出，避免花纹被填塞后抓地力大幅衰减。胎侧轮廓做了加厚圆弧过渡，在低气压越野工况下能够缓冲路面尖石冲击，降低胎侧被硬物割伤、挤压开裂的风险。配套的轮毂采用五辐镂空造型，辐条之间开设大尺寸减重窗口，轮盘中心设置轮毂轴承安装定位孔，周围均匀分布五个螺栓过孔，与车桥法兰的安装孔位一一对应，装配时螺栓从外侧穿入后与车桥法兰锁紧，定位止口与轴头外圆采用间隙配合，保证轮胎回转中心与车桥轴线重合，高速转动时不会出现偏心抖动。

　　从实际装车边界来看，轮胎外径、胎面宽度、轮辋安装偏距都需要和整车悬架行程、轮罩内空、转向节摆动范围匹配：转向打满方向时，胎肩与轮罩内衬、悬架摆臂之间要预留足够安全间隙，避免颠簸压缩悬架时轮胎与车身发生干涉；轮毂背面的制动腔空间要能够容纳盘式制动器的卡钳与制动盘，辐条内侧轮廓不能和卡钳发生摩擦。建模过程中先绘制轮胎回转截面草图，通过旋转命令生成胎体基础曲面，再阵列单个人字花纹块沿胎面圆周排布，花纹块根部与胎体做合并处理，边缘添加小倒角避免应力集中；轮毂部分先构建轮辋的卷边回转轮廓，再拉伸切除出辐条镂空区域，中心安装座凸台做加厚处理，螺栓孔周边局部增厚来分散锁紧载荷。

　　这类轮胎轮毂总成广泛应用在农用拖拉机、工程越野车辆、全地形作业车的行走系统中，人字花纹的导向角度经过优化，向前行驶时花纹块可以像履带齿一样嵌入松软地面，提供强劲的牵引驱动力，倒车时也能顺利剥离附着的泥土。轮毂的五辐结构在保证整体刚性的前提下尽可能降低非簧载质量，减轻悬架的往复冲击载荷，中心孔周边的五个螺栓孔分布圆直径严格对应车桥法兰标准，互换通用性较强。胎体内部预留了充气内腔，装配轮辋后充入压缩空气即可支撑整车载荷，胎圈部位的加强钢丝圈结构在数模中对应胎唇与轮辋凸缘的贴合位置，充气后胎圈被紧紧压在轮辋密封面上，防止高速运转时轮胎脱圈、漏气。在做整车运动校核时，可以直接将该总成装入整车装配体，模拟悬架上下跳动、转向轮左右偏转的全行程位置，逐一检查轮胎与周边部件的最小间隙，提前发现实车装配时可能出现的磕碰干涉问题，也可以基于该数模进一步开展胎面接地压力分析、轮毂辐条强度仿真，为后续轻量化优化、不同花纹款式改型提供基础参照。
