钢管车架越野卡丁车整车结构设计

　　这套钢管空间桁架式越野卡丁车结构，面向非道路休闲场地、户外越野体验营、景区游乐代步以及小型越野赛事改装场景开发，整车没有采用承载式冲压车身，全部受力路径都由弯折焊接的圆管骨架承担，后期包覆件、座椅、动力总成、行走机构都直接挂载在管架预设的安装节点上，维护拆解和局部改装都非常方便。

　　从实际使用逻辑来看，这类卡丁车不需要兼顾公路法规的碰撞覆盖件，核心诉求是在非铺装路面、砂石坡道、林间窄道上保持足够的车架刚性，同时控制整备质量，让小排量动力单元就能输出充裕的推重比。建模时先从人机坐姿边界倒推管架轮廓：驾驶员采用半躺式低重心坐姿，臀部落点、靠背倾角、方向盘握持位置、踏板踩踏行程都按照成年人体百分位数据预留，方向盘立柱从车头前部斜向延伸到驾驶位前方，转向管柱的倾斜角度避开驾驶员腿部进出空间，上下车时不会被侧边防撞管磕碰。

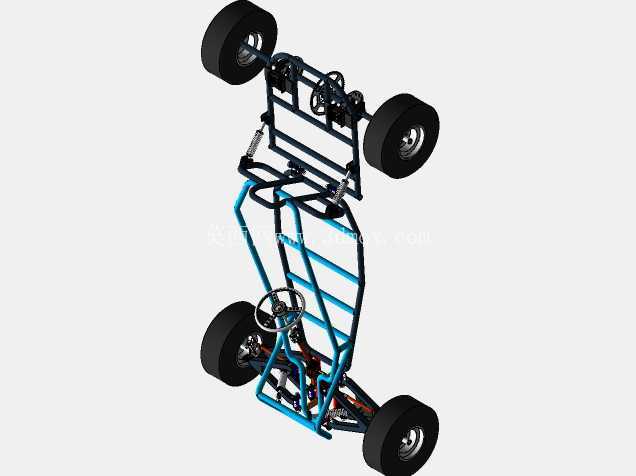

　　车架主体分为前舱安装段、中部驾驶舱、后动力承载段三个区域。前舱区域预留了转向机安装支座、前减震器上铰接点、前摇臂转轴固定位，前悬采用双横臂独立悬架结构，减震器斜向支撑在上管梁和下摆臂之间，轮跳过程中弹簧阻尼的受力方向顺着管架轴向传递，不会在焊接节点处产生额外的扭转弯矩。中部驾驶舱的蓝色管梁构成环绕式防护笼，侧边防撞横杆、顶部加强纵梁、底部承托横梁共同围成封闭受力环，车辆发生侧翻时，冲击力可以沿着侧管快速分散到前后主纵梁，不会直接侵入驾驶员生存空间；座椅安装横梁在驾驶舱底部横向贯通，预留了多组螺栓孔位，可以适配不同厚度的坐垫和安全带固定点，四点式安全带的锚点直接焊接在主承力管上，而非固定在薄钣金件上。后段车架用来布置动力总成、后轮传动机构与后悬摇臂，后置后驱的布局让后轮在爬坡时获得更大的附着载荷，动力单元通过减震衬垫吊挂在后管架上，工作产生的振动不会直接刚性传递到驾驶位。

　　四轮的轮距和轴距设定偏向窄体灵活取向，整车宽度控制在林间小道可通行的范围内，转弯半径远小于普通民用乘用车；四个大颗粒越野轮胎配宽轮辋，低胎压状态下在砂石、泥地表面可以增大接地面积，胎壁的支撑刚度也能承受侧向漂移时的冲击。转向系统采用机械式方向盘直连转向拉杆的结构，没有额外的助力单元，路感反馈直接，低速转向力度也在普通驾驶员可轻松操控的范围内；制动管路、油门拉线、线束沿着管梁内侧走线，全部用管夹固定，避免越野飞溅的石块剐蹭线路。

　　建模过程中所有圆管的相贯线切口都按照实际焊接工艺做了贴合处理，相邻管材交接处不存在干涉缝隙，后续出工程图时可以直接提取每段管材的下料长度、弯折角度和相贯切口坐标，车间切割弯管后就能在工装夹具上组焊。悬架硬点位置经过运动校核，车轮上下全行程跳动时，轮胎不会和车架管、减震器、转向拉杆发生运动干涉；方向盘转动到左右极限位置时，转向节的摆角也不会拉扯刹车软管。整车的底部离地间隙预留充足，油底壳、车架最低横梁都高于常见路面凸起石块的高度，穿越坑洼路面时不需要担心托底卡滞。前端还预留了前防撞杠的安装位，后端可追加后置防撞架与载物小平台，用户可以根据场地用途追加灯光、护板、外观覆盖件，基础骨架不需要做二次破坏性改动。
