HF400电外科手术设备三维结构设计

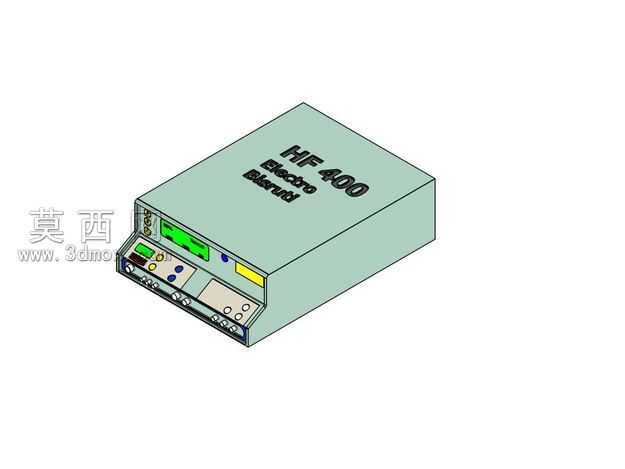

本作品为HF400电外科手术设备的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体以规整的长方体机箱为基础形态，还原了设备正面操作面板、接口区域与顶面标识的完整结构。建模过程中首先搭建机箱主体的基准框架，通过拉伸、抽壳特征构建出壁厚均匀的外壳基体，保证壳体结构的强度与装配合理性；针对正面操作区域，分别对显示屏安装位、调节旋钮、功能按键、输出接口、插槽等部件进行独立建模，通过布尔运算、阵列、倒角等特征完成细节刻画，还原了不同操作元件的排布逻辑与尺寸比例，确保各部件的装配间隙符合工业设计规范。材质渲染阶段，为机箱主体赋予哑光浅绿工程塑料材质，模拟医疗设备常用的抗菌外壳质感，操作面板区域区分出黑色显示屏边框、金属质感接口、彩色功能按键的不同材质表现，顶面的标识文字采用浮雕贴图处理，还原丝印标识的视觉效果，整体渲染效果贴近真实设备的外观质感。结构设计上充分考虑医疗电子设备的使用需求，机箱边角做圆角过渡处理避免尖锐磕碰，操作区域的元件排布符合医护人员的操作习惯，接口区域预留充足的插拔空间，内部腔体预留了电路板、功能模块的安装位，外壳的拼接结构采用卡扣与螺丝结合的固定方式，兼顾装配便捷性与结构稳固性。设计过程中严格参照同类电外科设备的实际尺寸比例，对每个操作元件的大小、间距进行反复校准，确保三维模型的结构合理性与外观还原度，可用于医疗设备结构教学、产品外观展示、装配模拟等场景，模型导出的STEP、STL等通用格式可适配多数三维软件进行二次编辑，也可直接用于3D打印制作外观验证样件。
