台式数显绝缘检测实验装置外观结构

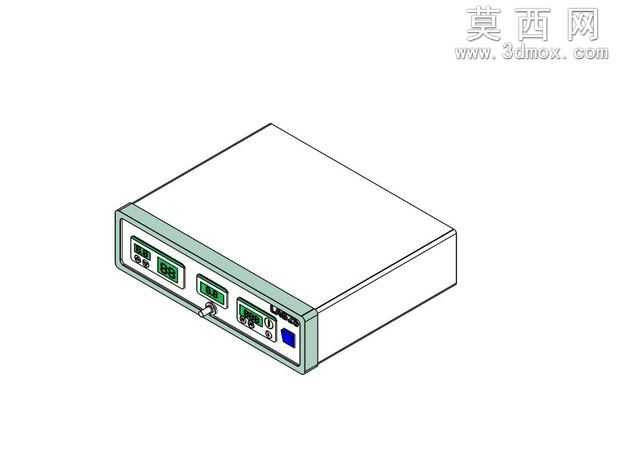

本作品为台式数显绝缘检测实验装置的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用规整的长方体台式壳体作为主体结构，建模阶段优先确定壳体的长宽高基准比例，通过拉伸、抽壳特征构建出壳体的基础腔体结构，壳体边缘做了微小的圆角过渡处理，避免尖锐棱角带来的生硬视觉效果，同时契合工业检测设备的安全设计要求。前面板区域是建模的核心细节部分，首先划分面板的功能分区，依次排布三组带数字显示窗口的检测模块，每个显示窗口旁搭配对应的功能按键与状态标识区域，面板中部设置旋钮式调节部件，侧边预留接口安装位与电源开关区域，所有面板元件均通过草图定位、凸台拉伸、切除特征完成细节构建，精准还原元件的排布位置与外形轮廓。材质渲染阶段，壳体主体采用浅灰白色哑光工程塑料材质，模拟工业设备常用的ABS外壳质感，前面板边框选用浅青绿色哑光漆面材质，与主体壳体形成柔和的色彩区分，数显窗口区域采用深灰黑色半透明材质模拟显示屏的玻璃面板效果，按键与旋钮部分采用深黑色硬质塑料材质，接口区域的金属部件赋予浅灰色金属哑光质感，不同材质的粗糙度、反光度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑台式设备的使用场景，壳体底部预留平整的支撑面，保证放置时的稳定性，内部腔体预留足够的空间用于容纳电路板、供电模块等核心元器件，面板元件的排布符合操作人员的日常使用习惯，显示区域朝向操作人员倾斜适配坐姿观察视角，调节部件与接口位置设置在便于伸手操作的区域，整体结构紧凑规整，没有冗余的外部凸起部件，既满足设备的防护需求，也兼顾了外观的简洁美观。建模过程中对各个零部件做了合理的装配约束，确保壳体拼接、元件安装的位置公差符合实际生产的装配要求，所有特征构建均保留可编辑的参数化历史记录，便于后续根据实际需求调整壳体尺寸、面板元件排布位置，适配不同规格的检测功能模块搭载需求。
