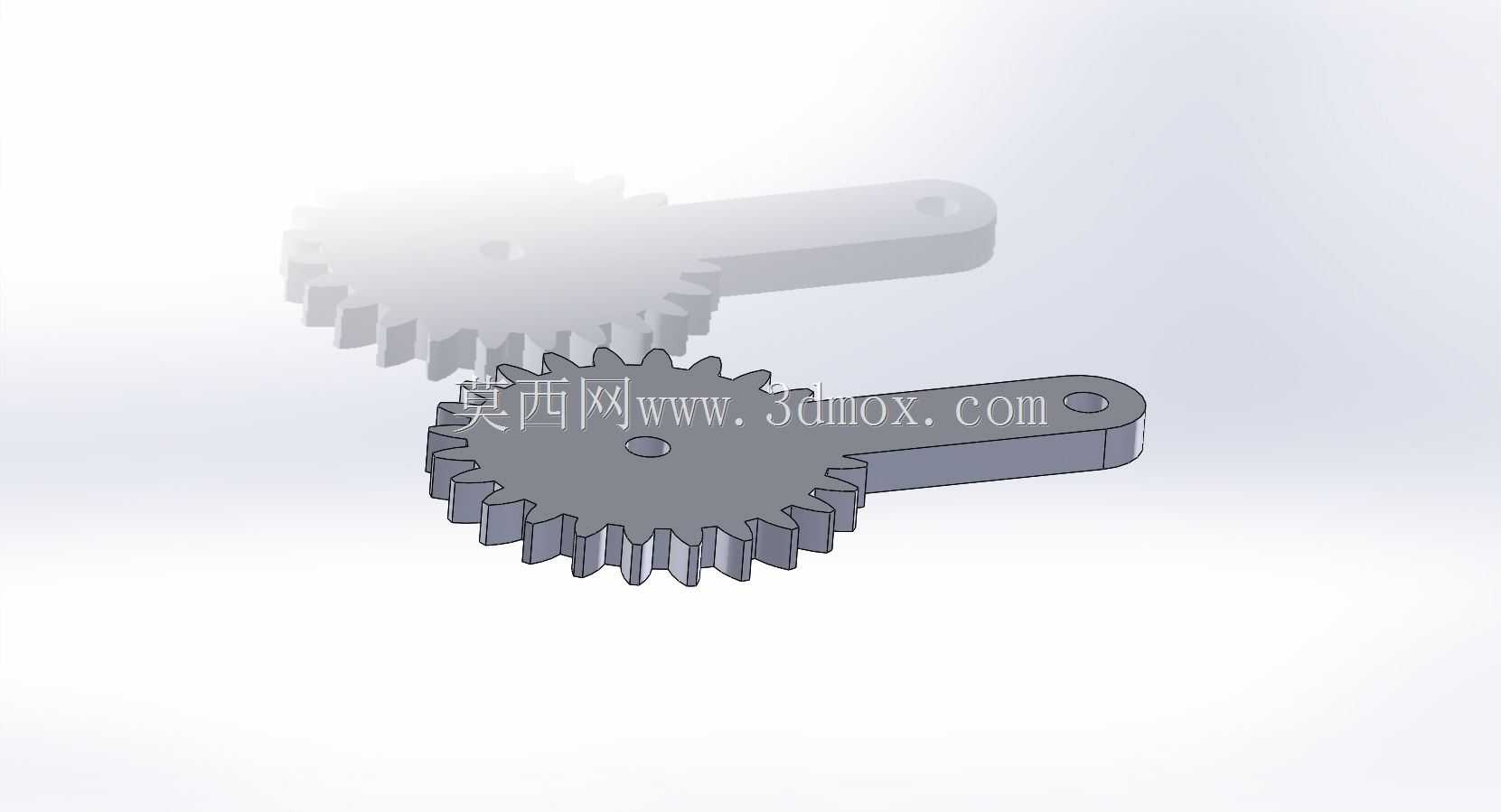

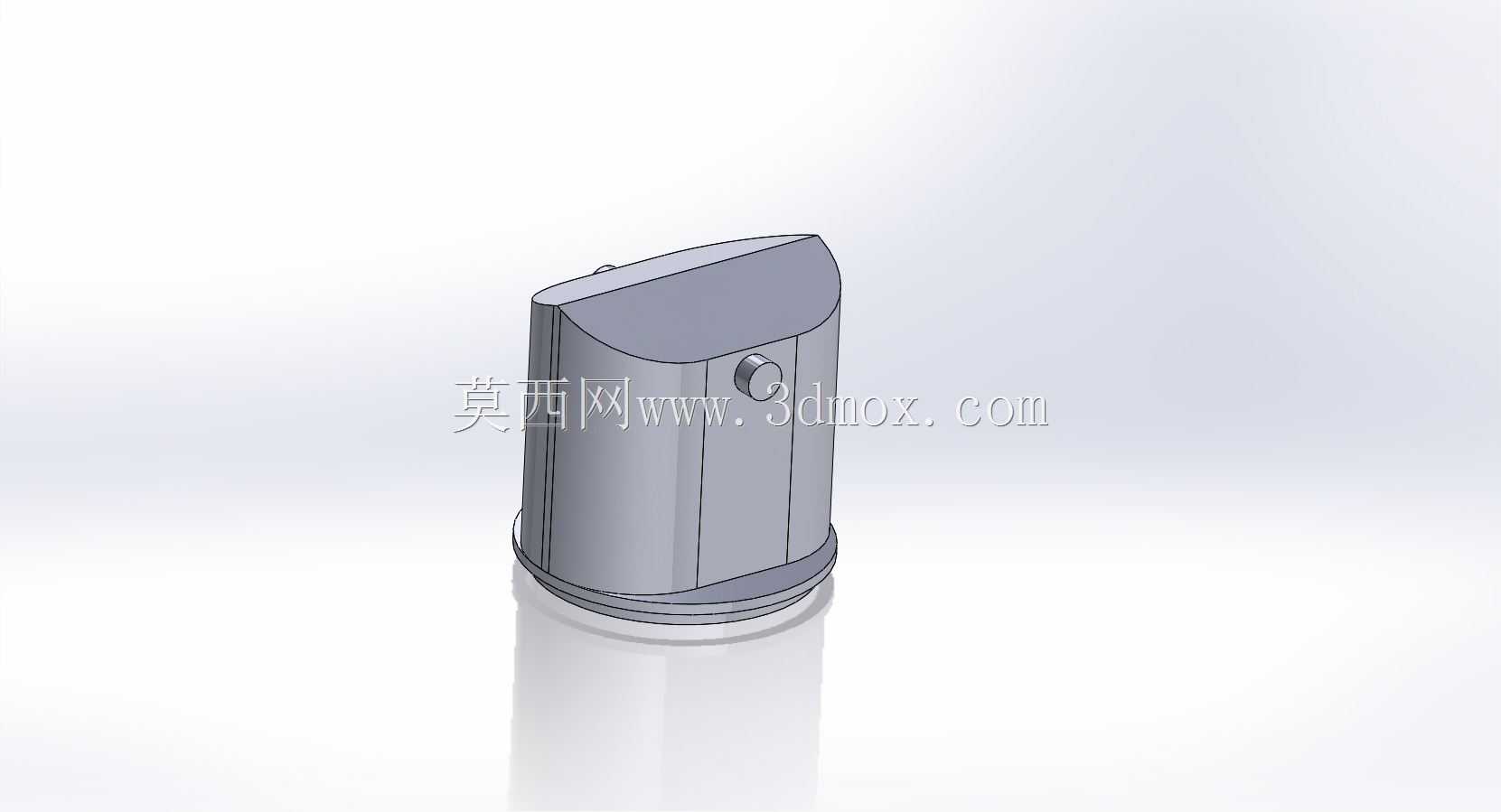

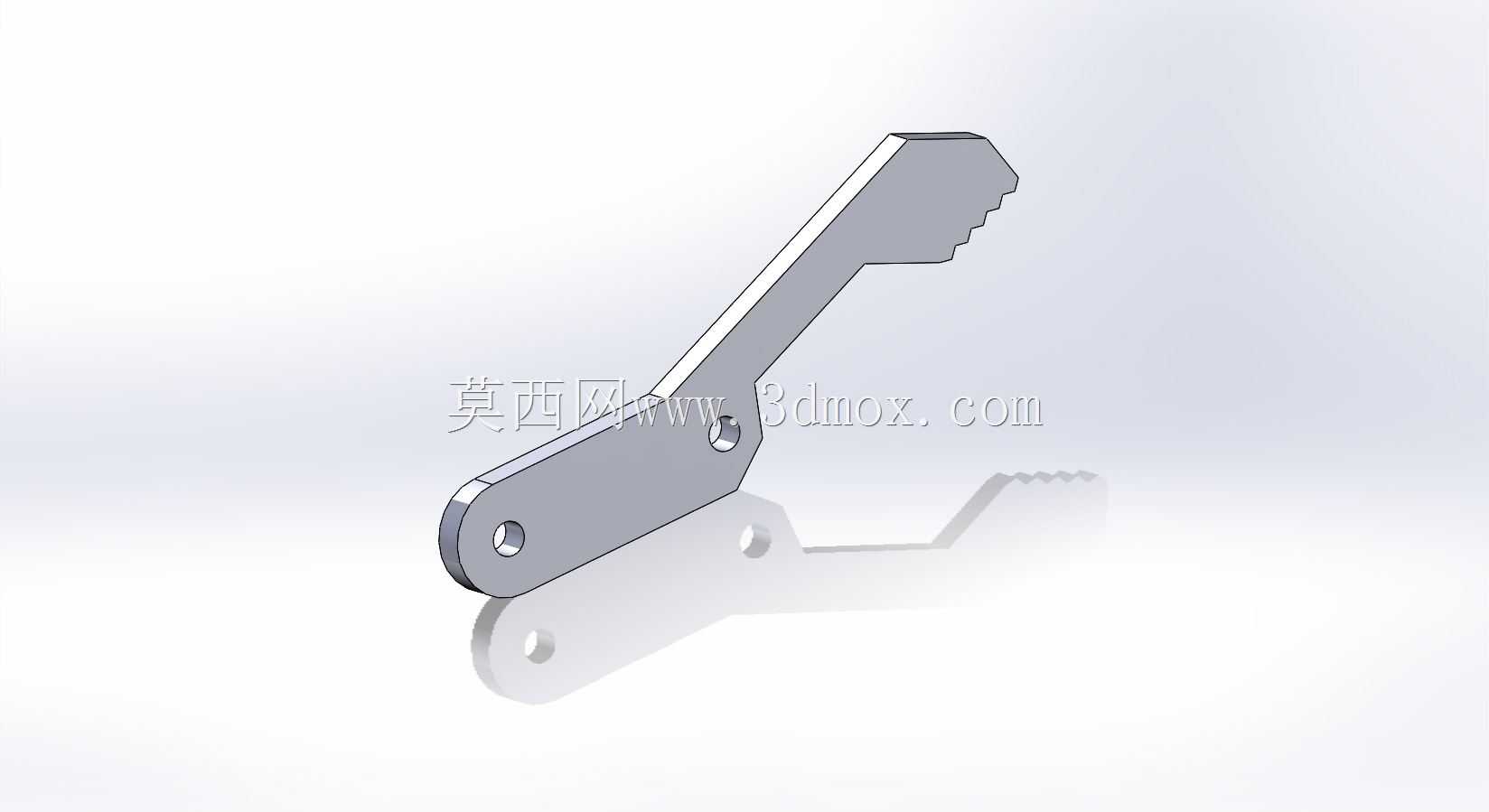

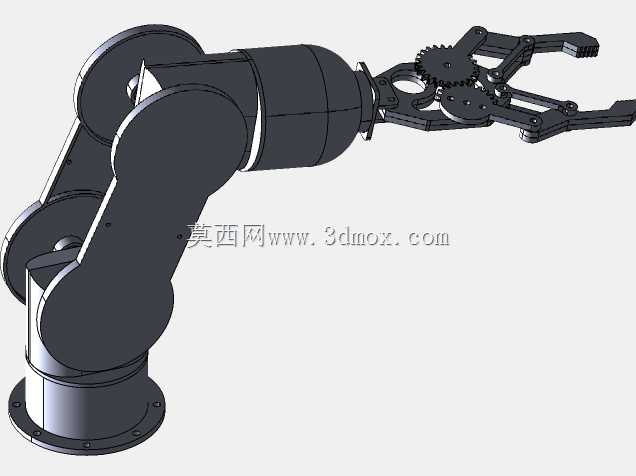

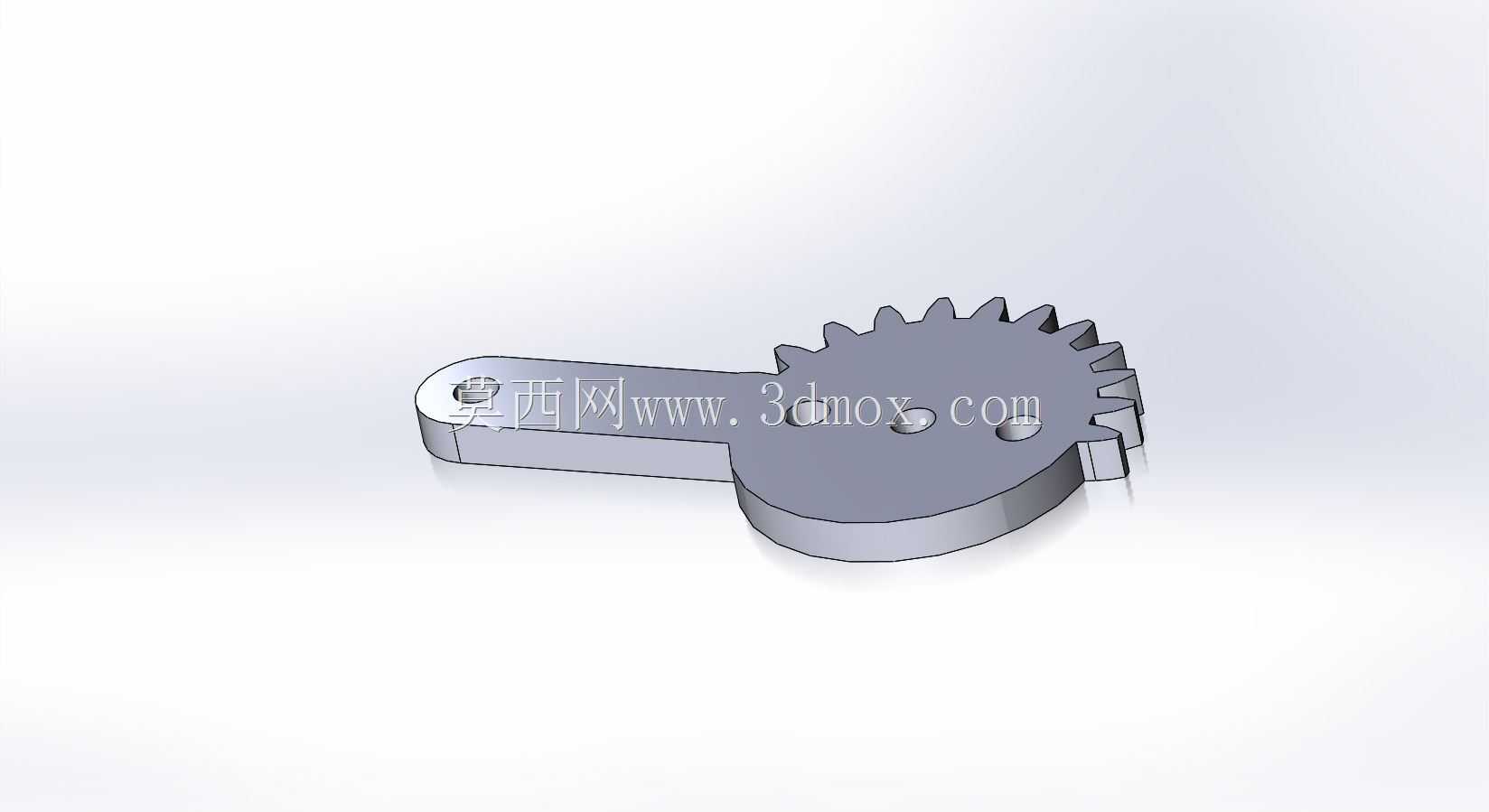

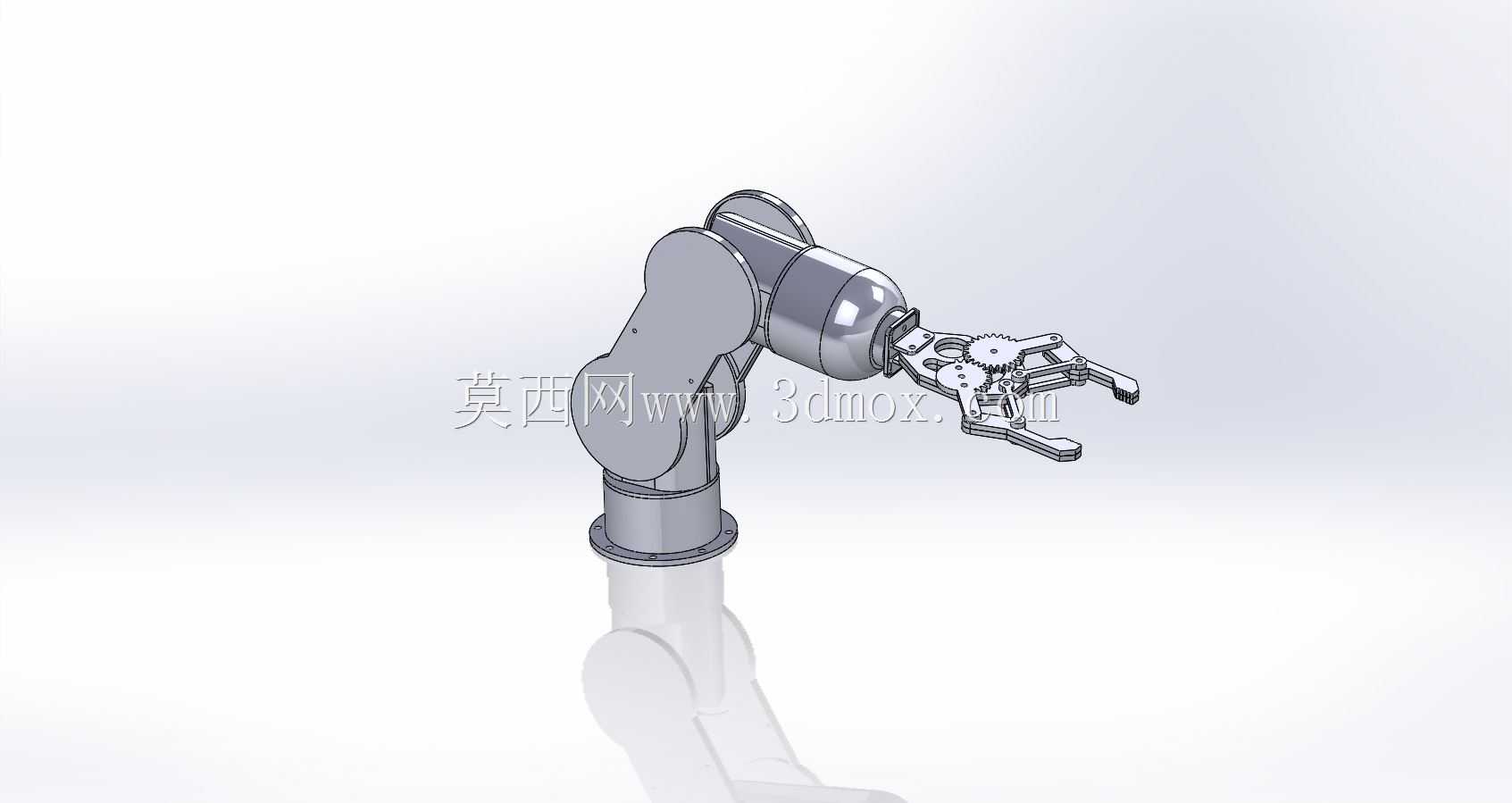

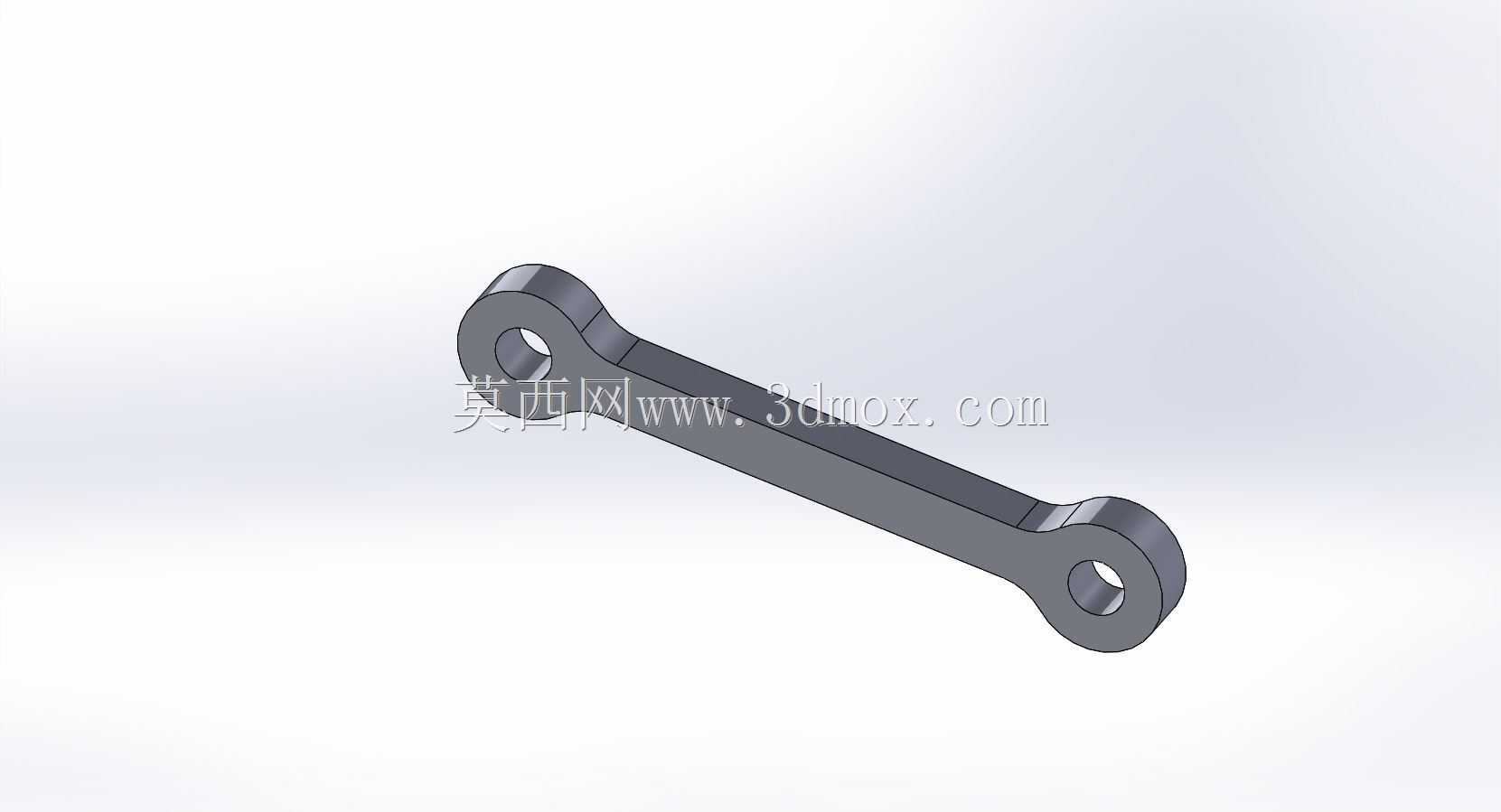

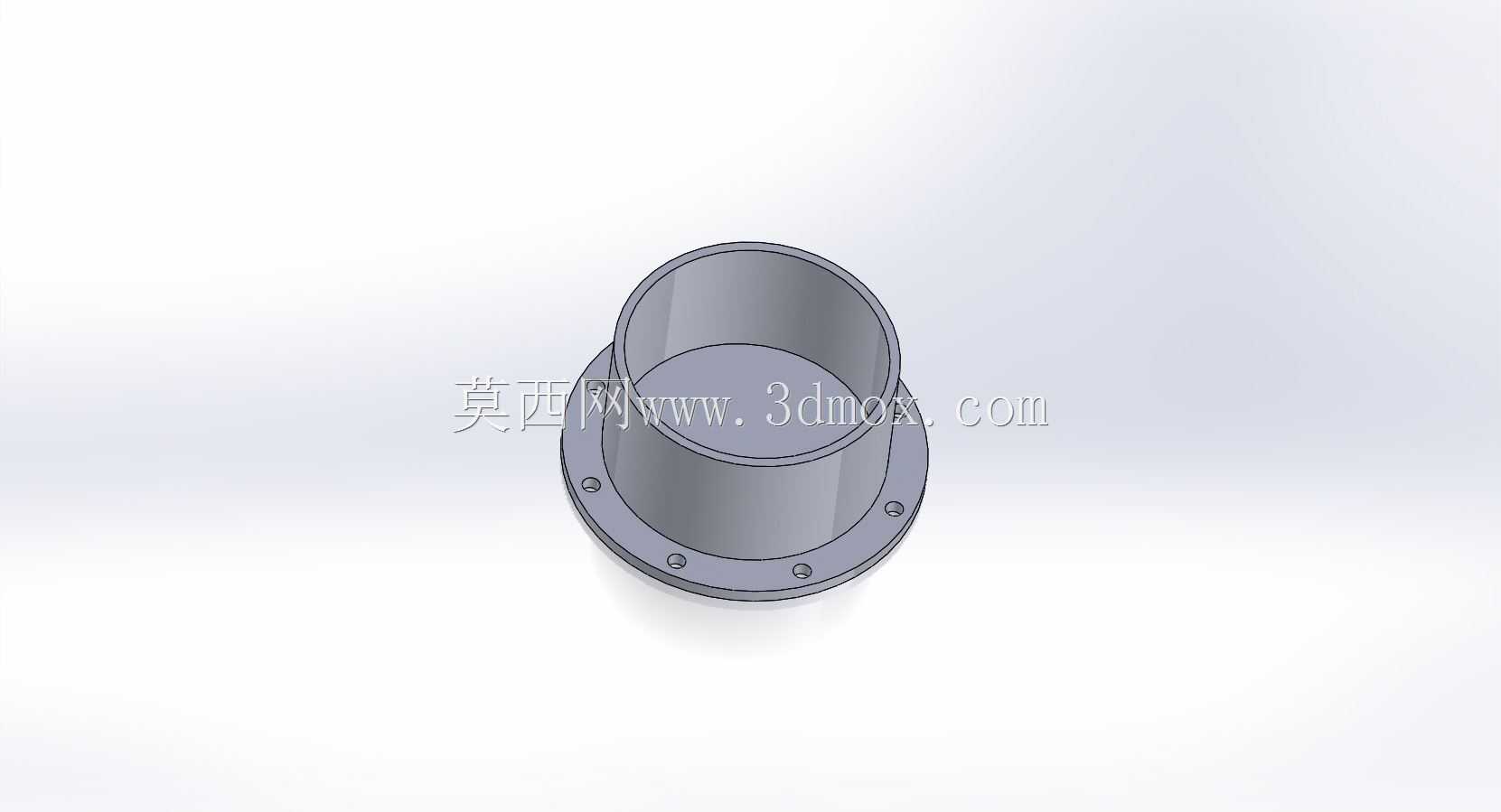

这款多关节夹持式机械臂,可适配轻工装配、教学实训、小件物料分拣等多类场景,在电子元器件排布、实验室样品转运、小型工件上下料工位中,能替代人工完成重复性的取放动作,降低人工操作的重复劳动强度,也可作为自动化产线的末端执行单元,搭配输送线完成工位间的物料传递。从结构设计逻辑来看,整体采用串联多关节布局,底座为法兰式安装结构,安装面预留均匀分布的固定孔位,可直接固定在工作台面、线体支架等水平安装基准上,安装边界需预留底座直径1.2倍的操作空间,避免关节转动时与周边工装产生干涉。臂段部分采用分段式铰接设计,每处关节都预留了传动件的安装空间,可根据实际负载需求选配驱动元件,关节转动角度覆盖常规作业的俯仰、回转范围,末端夹持器采用齿轮啮合式的平行夹爪结构,夹指开合行程适配直径10-50mm的规则小件,夹持力可通过调整驱动输出参数进行适配,不会对薄壁类、易刮花工件造成表面损伤。设计过程中优先考虑了结构的易加工性,臂体主体采用等截面的结构设计,减少异形曲面的加工难度,铰接处的同轴度公差控制在0.02mm以内,避免关节转动时出现卡滞、晃动的问题,夹爪的啮合齿轮采用标准模数设计,后期维护时可直接替换标准件,降低备件成本。在实际应用中,该机械臂的作业半径覆盖以底座为中心、臂展长度为半径的半球形空间,可满足常规桌面级作业的覆盖需求,安装时需保证底座安装面的平面度公差不大于0.1mm,避免长期运行后关节轴承出现偏磨。末端夹爪的夹持面预留了防滑垫安装槽,可根据工件材质更换橡胶、硅胶等不同材质的防滑垫,提升夹持稳定性,臂体内部预留了走线空间,驱动线路、传感线路可从臂体内部穿过,避免外部走线在关节转动时出现缠绕、磨损的问题。整体结构没有冗余的设计部件,各部件的受力路径清晰,底座承担整体的倾覆力矩,臂段的铰接处通过加强筋提升结构刚性,在额定负载下臂端的形变量控制在0.5mm以内,可满足小件搬运、装配的精度要求,既可以作为独立的作业单元使用,也可根据实际需求加装视觉传感器、力传感器,拓展定位、力控等功能,适配更复杂的作业场景。
- 上一篇:自适应三指夹持机械臂末端执行机构
- 下一篇:齿轮联动平行夹取机械爪结构设计
- 全部评论(0)
- 模板大小 4.6 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORK
- 软件分类 工业机器人
