FRC赛事高速射球发射器机械结构

　　这套射球机构的开发起点，是FRC Infinite Recharge赛季场地内的能量球投送需求，赛场规则要求机器人将标准发泡动力球射入高低不同的目标端口，高端口离地高度约35英寸，要在攻防对抗、多机卡位的动态环境下完成稳定得分，单纯靠推杆抛射或者低速摩擦轮很难兼顾射程、射速与连续供弹节奏，因此整套结构围绕高速摩擦发射、俯仰角度可调、底盘快装适配三个核心目标展开。

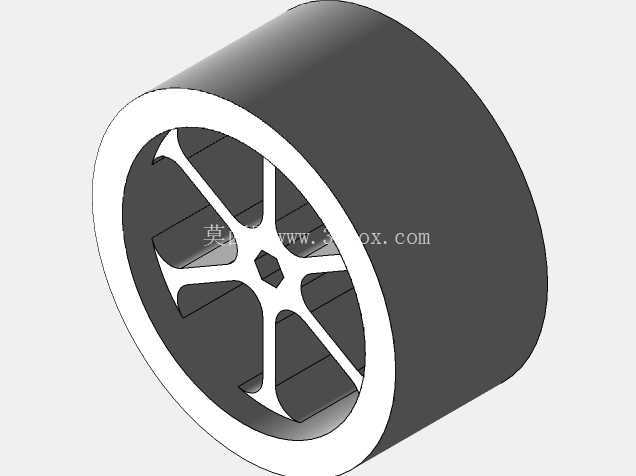

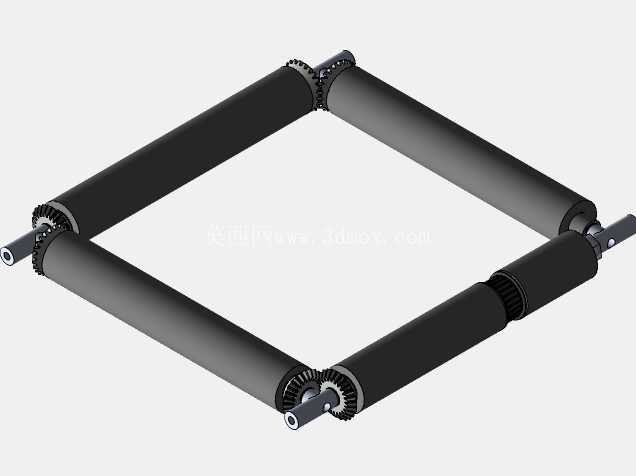

　　从实际赛场使用场景拆解，机构需要在机器人自主阶段和人工操控阶段都能快速响应：自主运行时配合视觉识别目标端口，机构固定在常用仰角即可完成定点投射；手动操控阶段车手根据防守干扰、自身站位距离，实时调整发射仰角，覆盖近区低端口投递到远区高端口吊射的全部得分区间。机构的发射核心采用双轮对置摩擦发射方案，两个大直径摩擦轮分别由独立动力电机驱动，轮缘采用高摩擦系数的柔性轮面，球体进入两轮间隙后被双侧轮面同步挤压加速，出口线速度可达到30m/s量级，足够让球体沿抛物线轨迹飞越赛场中间的攻防区域，精准抵达35英寸高度的高端口目标。和单摩擦轮靠导向板单侧摩擦加速的方案相比，双轮对置的出球姿态更稳定，球体不会因为单侧接触产生侧向自旋偏移，连续射球的落点散差能控制在很小范围内，比赛中连续供弹时不会出现远近距离忽远忽近的问题。

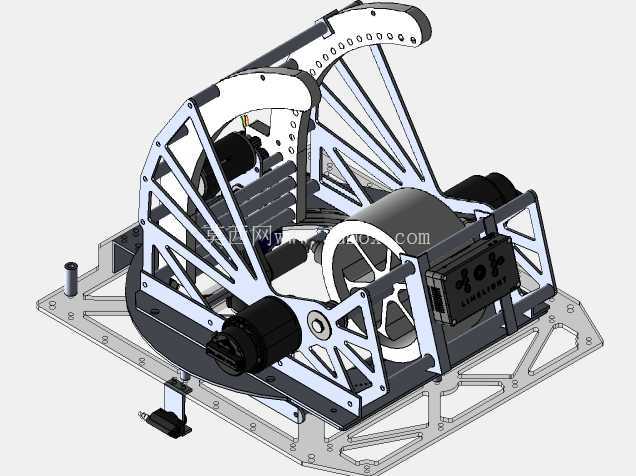

　　俯仰调节部分采用双侧镂空三角臂同步支撑的结构形式，发射总成的两侧机架不是采用厚重实心板材，而是用轻量化板材做拓扑镂空处理，沿着受力传力路径保留辐射状加强筋，既把发射轮、驱动电机、导向护罩的载荷顺畅传递到下方回转轴，又尽可能削减非受力区域的材料重量——FRC赛事对整机重量有严格上限，发射机构每减重一公斤，就能给底盘动力、防护装甲、供弹仓储留出更多重量余量。俯仰驱动的弧形调节导轨上加工出等距调节孔位，既可以选用电动推杆、舵机驱动实现自动角度闭环控制，也能在赛前根据常用投射距离手动锁死固定仰角，适配不同队伍的电控配置水平。弧形导轨的回转中心和发射轮出球点的相对位置经过匹配，角度调整时出球轨迹的落点变化线性度很好，车手操作摇杆调整仰角时，射程变化跟手，不会出现小角度调整就出现射程大幅跳变的操控问题。

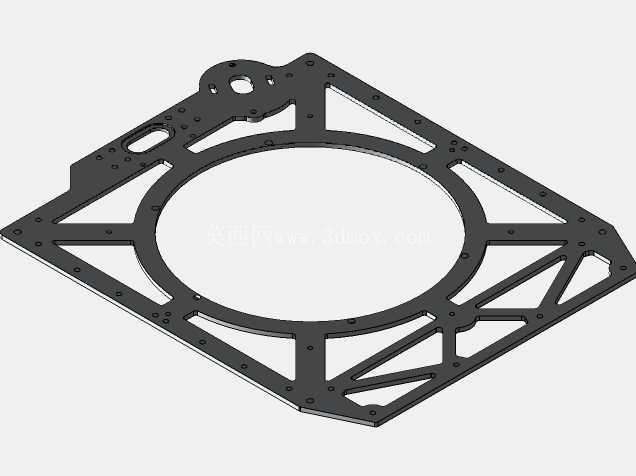

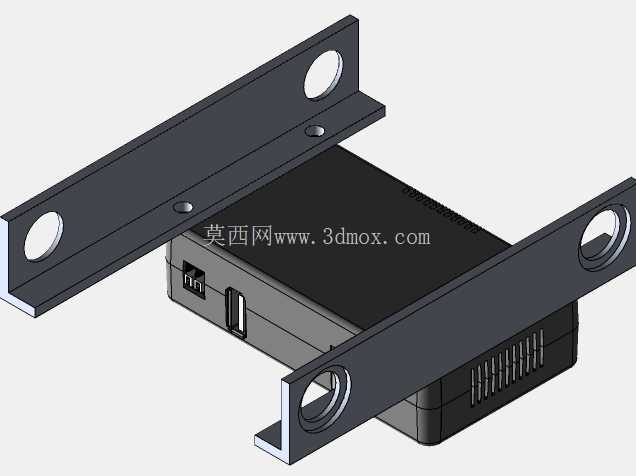

　　底部安装基座采用框架式镂空底板设计，安装贴合面的板材厚度为3/8英寸，这个厚度规格兼顾了安装刚性和轻量化需求：底板上预留了多组标准化安装孔位，孔位间距匹配FRC机器人常用的铝型材底盘、框架底板的安装规范，不需要额外做转接板就能直接固定到机器人底盘上层。整套机构的所有结构板材都完成了CAM加工路径规划，板材轮廓、镂空槽、安装孔的加工特征完全适配普通CNC路由器的加工能力，队伍不需要高端五轴加工设备，用常规数控雕刻机、台式CNC镂床就能完成全部板材零件的切制，加工时可以直接选用标准厚度的铝合金板或者耐磨工程塑料板，零件切完后只需要去除孔口毛刺，就能通过标准螺栓、锁紧螺母完成整机组装，不需要复杂的焊接或者定制钣金工序，非常适合竞赛队伍短周期内迭代加工、快速备赛。

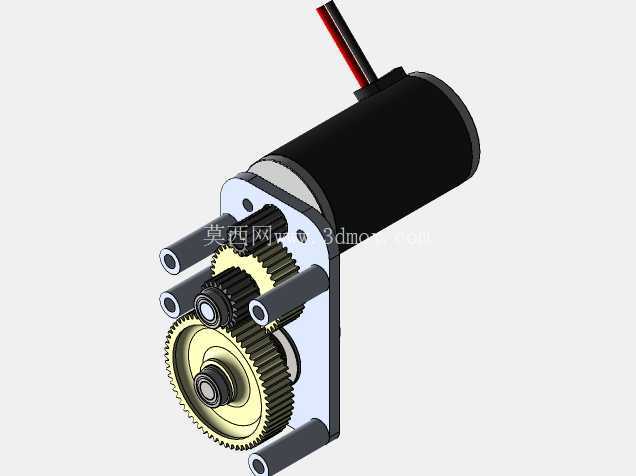

　　球体进入发射轮之前的导向通道做了收口过渡设计，入口处宽度大于球体直径，即使供弹机构送球时有少量位置偏差，也能把球体顺滑导入两轮之间的加速间隙，不会出现卡球、堵球的故障；通道两侧的护板限制球体在加速过程中的侧向位移，保证每一颗球进入摩擦轮的接触位置一致，出球速度一致性大幅提升。发射轮外侧预留了电机安装法兰位，驱动电机的轴线和摩擦轮轴线同轴布置，电机座和侧架连为一体，高速射球时的反作用力直接通过侧架传递到底盘，不会出现电机座震颤导致轮隙变化的问题。整机的管线走线空间也在侧架镂空位置预留，电机供电线、角度传感器线束可以沿着框架内侧排布，避免运动过程中线束剐蹭摩擦轮或者活动铰接点。

　　实际赛场对抗中，这套机构的刚性表现足够承受高速启停、车体碰撞带来的冲击，即使机器人和防守方发生物理接触，发射轮的相对间隙、俯仰角度也不会出现偏移，赛前校准好的投射参数不需要在局间反复调整。镂空框架的结构形式也方便日常维护：摩擦轮属于易损件，轮面磨损后不需要拆解整个机架，松开外侧护板的固定螺栓就能直接更换轮体，竞赛间隙的检修效率很高。对于做竞赛机器人设计的结构工程师而言，这套方案把高速发射的动力学需求、轻量化拓扑优化、标准化快装接口、可加工性几个维度的约束都做了平衡，没有追求过于复杂的定制化零件，全部结构特征都面向实际加工、现场装配、赛场维护的真实工况，能直接作为同类型射球机器人发射机构的设计参考，在此基础上可以根据自身队伍的供弹方案、底盘布局调整安装孔位和俯仰驱动形式，快速衍生出适配自身机器人的成品发射机构。
