多关节连杆式教学演示机械臂结构

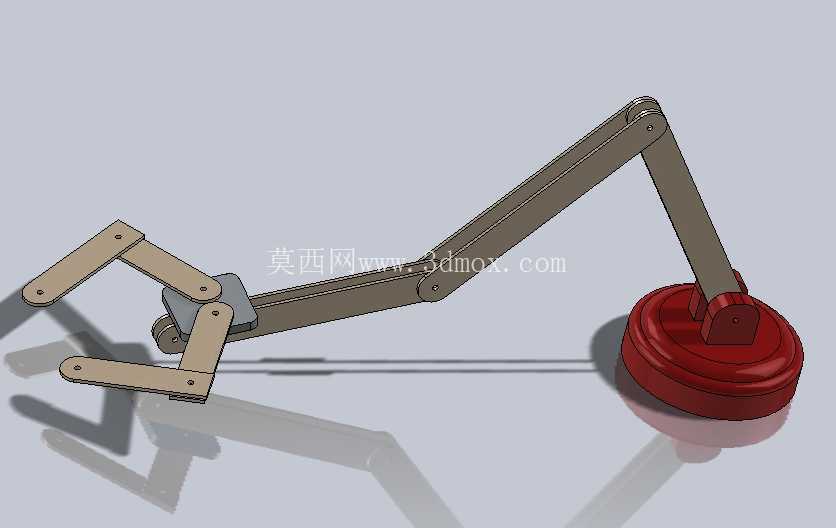

　　这套连杆式机械臂结构面向机器人机构认知、关节运动验证和小型自动化末端执行演示，适合在教学实验台、桌面级搬运工位、轻型分拣单元以及机构原理展示场景中使用。它没有采用封闭外壳式工业机器人造型，而是把底座、回转关节、两段长臂、腕部连接和夹爪直接暴露出来，使连杆关系、转动轴线和驱动布置更容易被观察。对于结构设计人员来说，这种表达方式有利于在三维环境中检查运动包络、杆件干涉、关节限位和末端姿态，也便于把抽象的机器人学坐标变换落实到具体零件上。

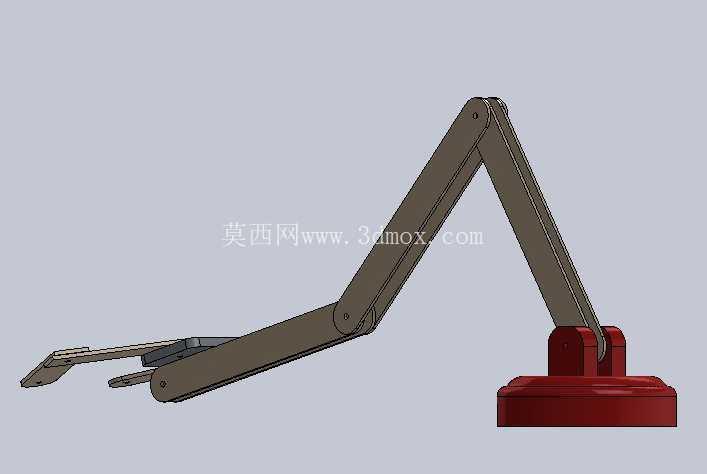

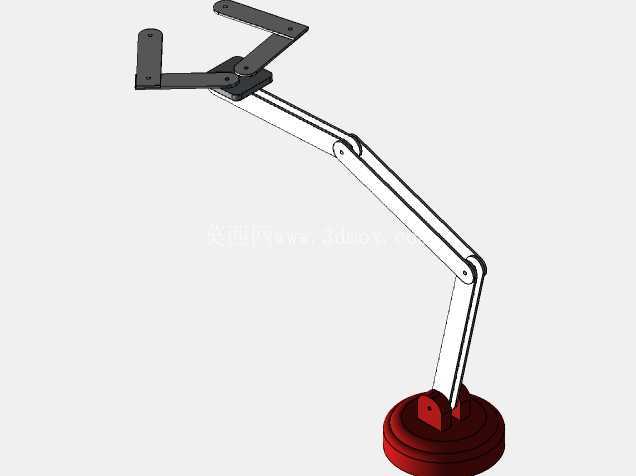

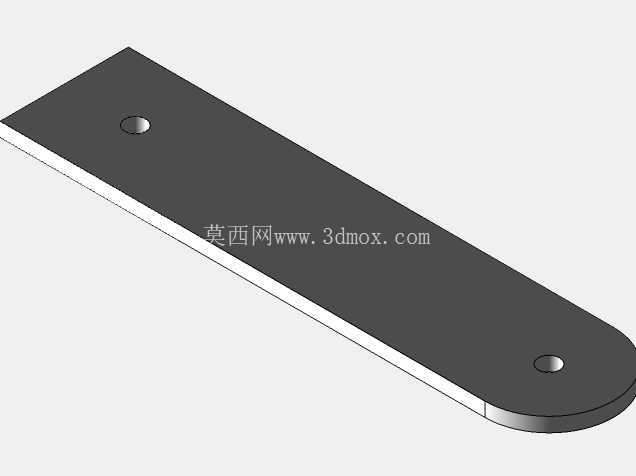

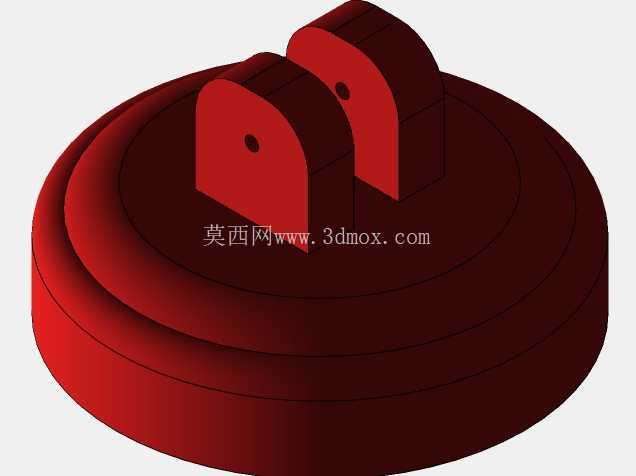

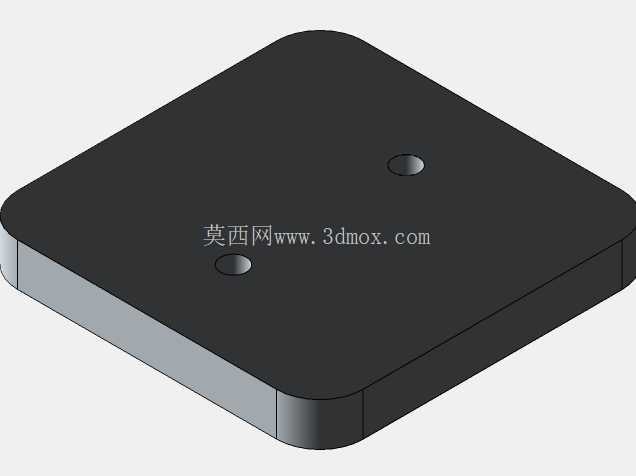

　　底座采用圆盘式支撑形态，底部接触面积相对较大，能够在桌面或安装板上形成稳定支点。底座内部预留竖直回转轴，机械臂整体可绕该轴完成水平方向转向；底座上方通过铰接座连接下臂，铰接轴线与竖直回转轴线垂直，构成典型的偏置关节布局。下臂为细长杆件，向上承担主要举升行程；上臂通过中部肘关节与下臂相连，可相对下臂折叠或伸展；腕部再通过短连接段与夹爪相连，使末端执行器在臂展变化时保持较灵活的朝向。各段杆件采用平直截面思路，外形简洁，重量集中在关节和底座附近，有利于降低远端惯量。

　　从实际用途看，该结构更强调轻载、低速、可演示的操作任务，例如夹持规则小件、模拟流水线取放、验证抓取路径、展示关节联动关系，而不是承担高负载焊接或高速码垛。末端夹爪为双指式开合结构，爪指呈分叉平板形态，接触面开放，适合夹持块状、棒状或边缘规则的物体。夹爪与腕部之间保留连接接口，后续可根据任务替换为真空吸盘、电磁铁、柔性夹指或简单工具头。对于教学平台，还可以在关节处增加舵机、步进电机、角度传感器或限位开关，把纯机械结构扩展为可控制的机电一体化实验对象。

　　设计思路上，模型重点呈现串联机器人的基本构成：固定基座提供定位基准，腰关节负责平面方向调整，肩关节和肘关节决定臂部高度与 reach，腕关节负责末端姿态补偿，夹爪完成执行动作。杆件长度比例经过直观化处理，下臂与上臂形成明显的两段式折臂，既能在伸展时获得较大工作半径，也能在收回时把末端靠近基座，减少占地。关节位置采用侧向铰接和销轴连接的形式，拆装关系清楚，适合在三维软件中继续细化轴承、衬套、紧固件和驱动件。若进入实物制作，底座可使用金属切削件或加厚板材，臂杆可选用铝合金型材、钣金折弯件或轻质工程塑料，夹爪部分则可根据载荷选择树脂打印、铝件加工或钣金焊接。

　　安装边界方面，圆盘底座需要固定在平整台面或过渡法兰上，周围应留出腰关节旋转空间，避免线缆、支架或相邻设备进入回转范围。臂部完全伸展时，末端水平距离明显大于底座半径，因此选型和布置时不能只看底座占地，还要按最大臂展校核工作半径；臂部折叠时，上臂会靠近基座上方，需检查肘关节与底座、线缆和夹具之间的间隙。竖直方向上，机械臂在举升状态下具有较高轮廓，低矮护罩或流水线横梁下方安装时应校核最高点。夹爪开合方向、腕部转动方向和工件来料方向应在布局阶段统一，否则末端即使能够到达点位，也可能出现抓取姿态不顺、手指与料盘碰撞等问题。

　　在三维建模过程中，这类结构适合按运动副拆分零件：底座与机架设为固定件，腰关节定义竖直旋转，肩、肘、腕关节分别定义同轴铰接，夹爪两指定义相对开合。通过这样的装配关系，可以直接拖动关节观察工作空间，判断连杆在极限角度下是否发生干涉。工程深化时还需要补充关节轴直径、轴承位、键槽或紧定螺钉位置、电机安装面、线缆走线槽以及夹爪驱动力传递方式。若用于自动循环，应在底座和臂部预留线束弯曲半径，避免腰关节连续旋转时拉扯线缆；若用于教学演示，则可把关节外侧做成可观察窗口，让学生清楚看到连杆角度与末端位置之间的对应关系。整体而言，该机械臂结构虽然造型简化，却完整覆盖了串联机械手的核心机构要素，适合作为机器人原理验证、轻型操作末端设计和自动化课程实践的基础结构。
