轮式滑移装载机山猫工程作业设备

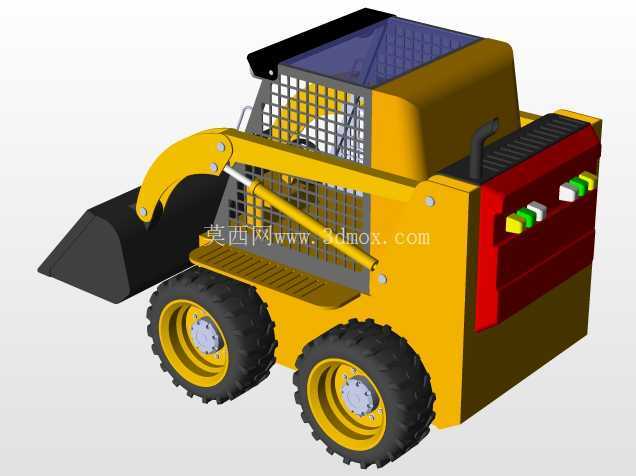

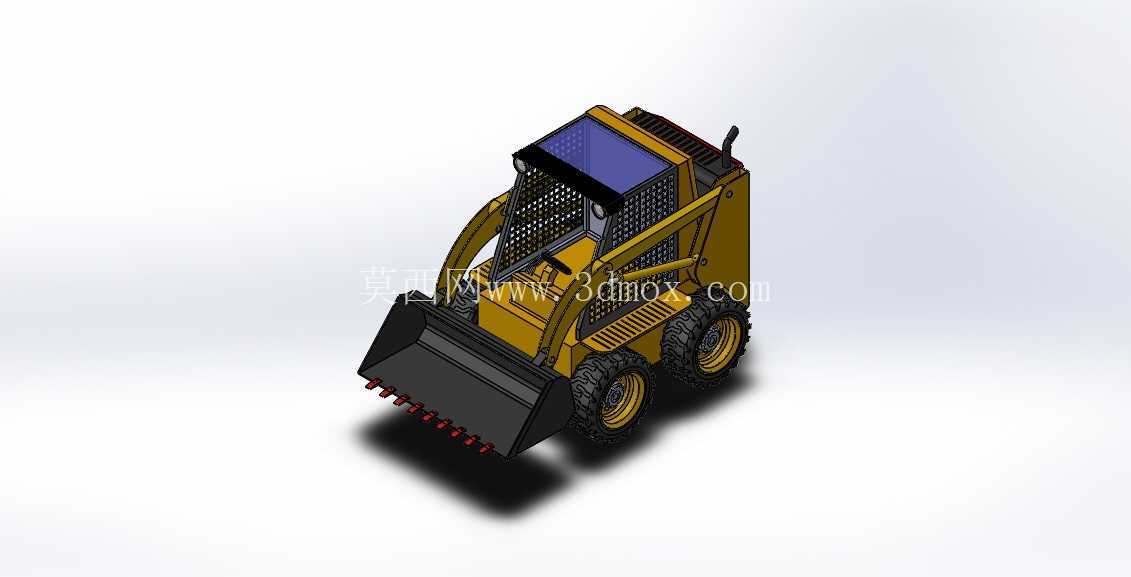

　　这款轮式滑移装载设备的三维结构围绕狭小场地内的高频铲装、转运、清障作业展开，整机采用紧凑短轴距布局，车身宽度控制在极小范围内，能够直接进入厂房通道、地下管廊、庭院施工区、仓储巷道以及大型设备无法回转的狭窄作业面。区别于常规铰接式装载机，它依靠左右两侧车轮独立差速实现原地转向，转向半径几乎贴合车身外轮廓，在贴墙作业、边角清料、集装箱内部装卸时不需要预留长距离转向空间，这也是小型滑移设备在市政维护、厂区零散作业中被大量选用的核心原因。

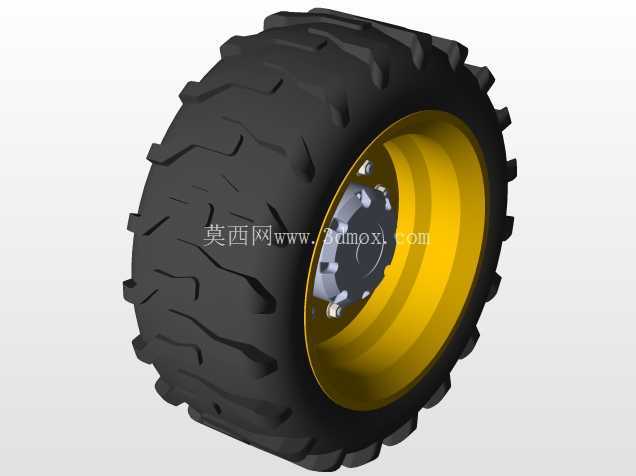

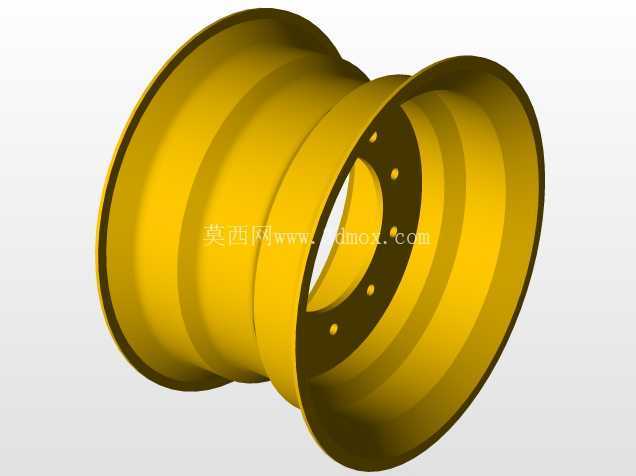

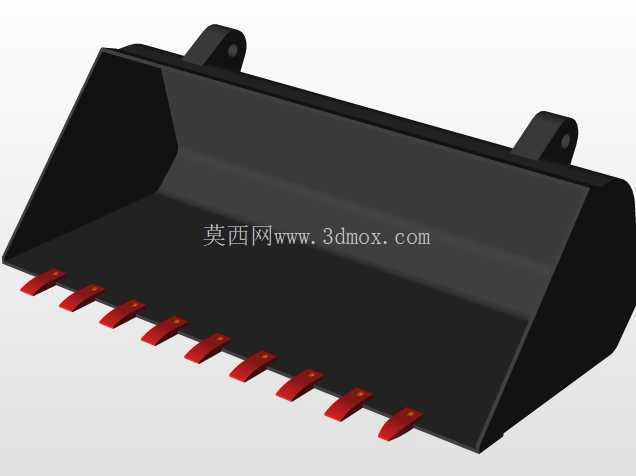

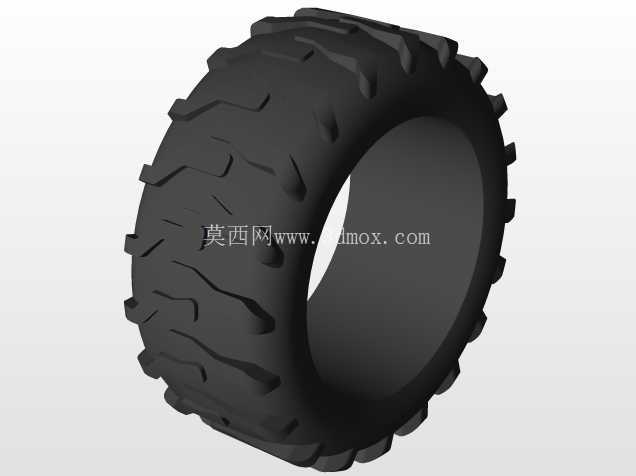

　　从实际作业逻辑看，设备前端配置通用铲斗，斗齿沿铲刃均匀布置，插入砂石、碎料、渣土、散装物料时可以依靠整机自重和行走推力完成切入，动臂沿车身两侧竖直布置，举升过程中铲斗始终保持在车头正前方，驾驶员视野能够直接覆盖斗刃与料堆接触位置。动臂铰点、摇臂连杆和铲斗翻转油缸的位置经过匹配，收斗角度在低位时能够避免物料洒落，举升到最高卸料位置时，铲斗翻转角度足以将粘性物料彻底卸出，不会在斗底残留积料。车身两侧的橡胶轮胎采用深花纹越野胎面，轮距与车身宽度基本齐平，在硬化路面、碎石地面、工地临时便道上都能提供足够附着力，四轮刚性支承也让整机在铲斗插入料堆瞬间保持稳定，不会出现前端翘动。

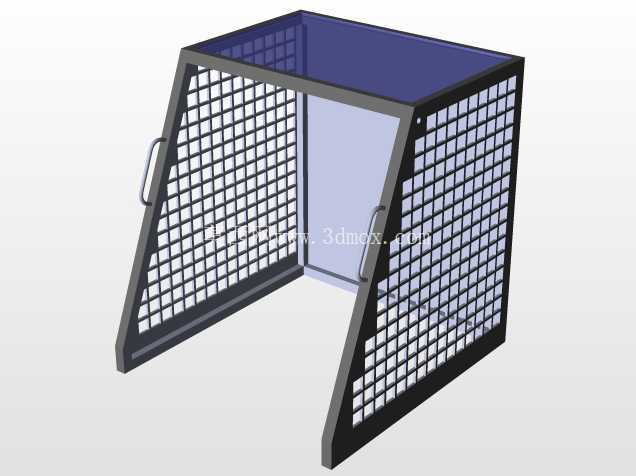

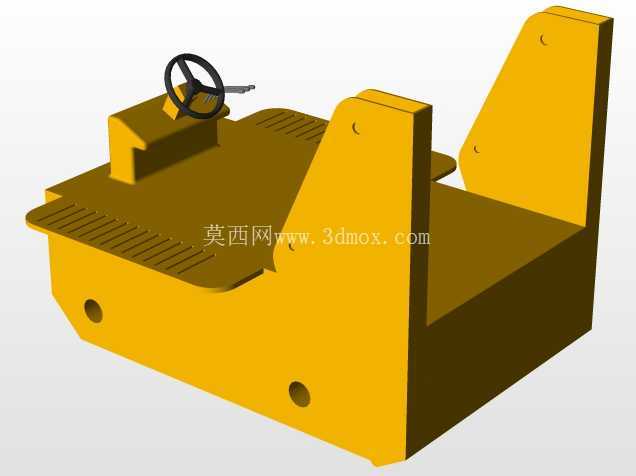

　　建模过程中可以清晰看到车身内部的布局思路：发动机、散热系统、液压油箱、燃油箱集中布置在车体后部，既作为配重平衡前端铲斗满载时的载荷，也让维修保养点集中在车尾可开启区域。驾驶室位于车体中部靠前位置，顶部防护架和侧面防护网形成完整的防落物、防侧翻保护结构，前侧网格护罩不会遮挡驾驶员观察动臂和铲斗的视线，同时能够阻挡作业中飞溅的碎石。操纵机构、座椅、脚踏区域在防护架内部保留足够活动空间，驾驶员进出时可以通过前侧开口完成，低矮的车顶轮廓也保证设备能够进入限高门洞、电梯轿厢和地下车库。

　　外形尺寸与安装边界方面，整车长度以前端铲斗最前缘到车尾配重面为基准，宽度以轮胎外侧为最大边界，高度以驾驶室顶部防护架为最高点，在进行作业场地规划时，只需要按照车身外轮廓预留少量安全间隙即可安排通行路线。铲斗处于最低落地位置时，斗底与地面保持水平接触，能够直接刮平地面浮料；动臂完全举升后，铲斗铰点高度满足向轻型自卸车、物料周转斗、固定式料仓卸料的高度要求。左右轮边在原地转向时围绕车体中心旋转，不会向外大幅扫出，通道宽度校核时可以直接参照整机宽度，不需要额外叠加长转向半径。

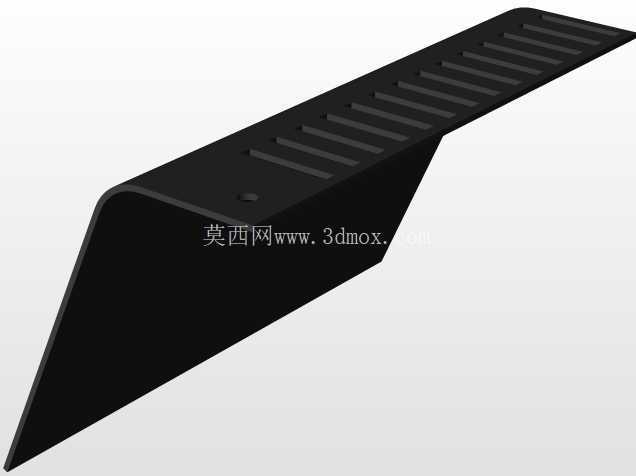

　　结构细节上，前端铲斗斗刃加厚，斗齿采用可更换形式，磨损后只需单独更换齿部，不必整体修复斗体；动臂与车身之间的铰点位置设置加强板，反复装载重载时应力能够分散到侧板整体区域，而不是集中在单一销孔周围。后轮上方布置散热格栅和排气通道，热风沿车体上部排出，避免在低矮空间内直吹地面扬起粉尘。车身侧面设置检修盖板，液压管路沿动臂内侧走线，外部保留防护板，作业中刮擦墙面或料堆时不会直接损伤油管。

　　这类设备在实际工程中并不只承担铲装任务，前端工作装置保留快换接口的结构思路，可以在同一车体上更换破碎锤、扫雪器、抓斗、铣刨头、搬运叉等属具，市政道路破冰、物业小区清雪、厂房废料清理、园林苗木移栽、牧场垫料整理都能通过同一台动力底盘完成。三维结构中将属具连接销、液压快换接口、动臂连杆行程统一表达，后续做属具匹配时可以直接校核干涉位置：更换属具后是否会在收斗时碰撞驾驶室前护网，举升到最高点时是否与车顶防护架发生接触，低位翻转时属具最低点是否超出离地间隙，这些边界都能在模型中提前确认。

　　对于结构设计人员而言，该模型的价值在于完整呈现了滑移装载机“短车身、高配重、侧置动臂、原地转向”的布置关系，而不是单纯建立外观曲面。轮胎跳动空间、动臂下摆空间、铲斗翻转包络、驾驶员操作空间、后部散热开口之间互相制约，任何一处尺寸改动都会影响整机通过性和作业能力。选型时也可以借助该结构核对作业通道宽度、卸料高度、铲斗容量与车体稳定性之间的关系，避免现场进场后才发现设备无法转弯或卸料高度不足。
