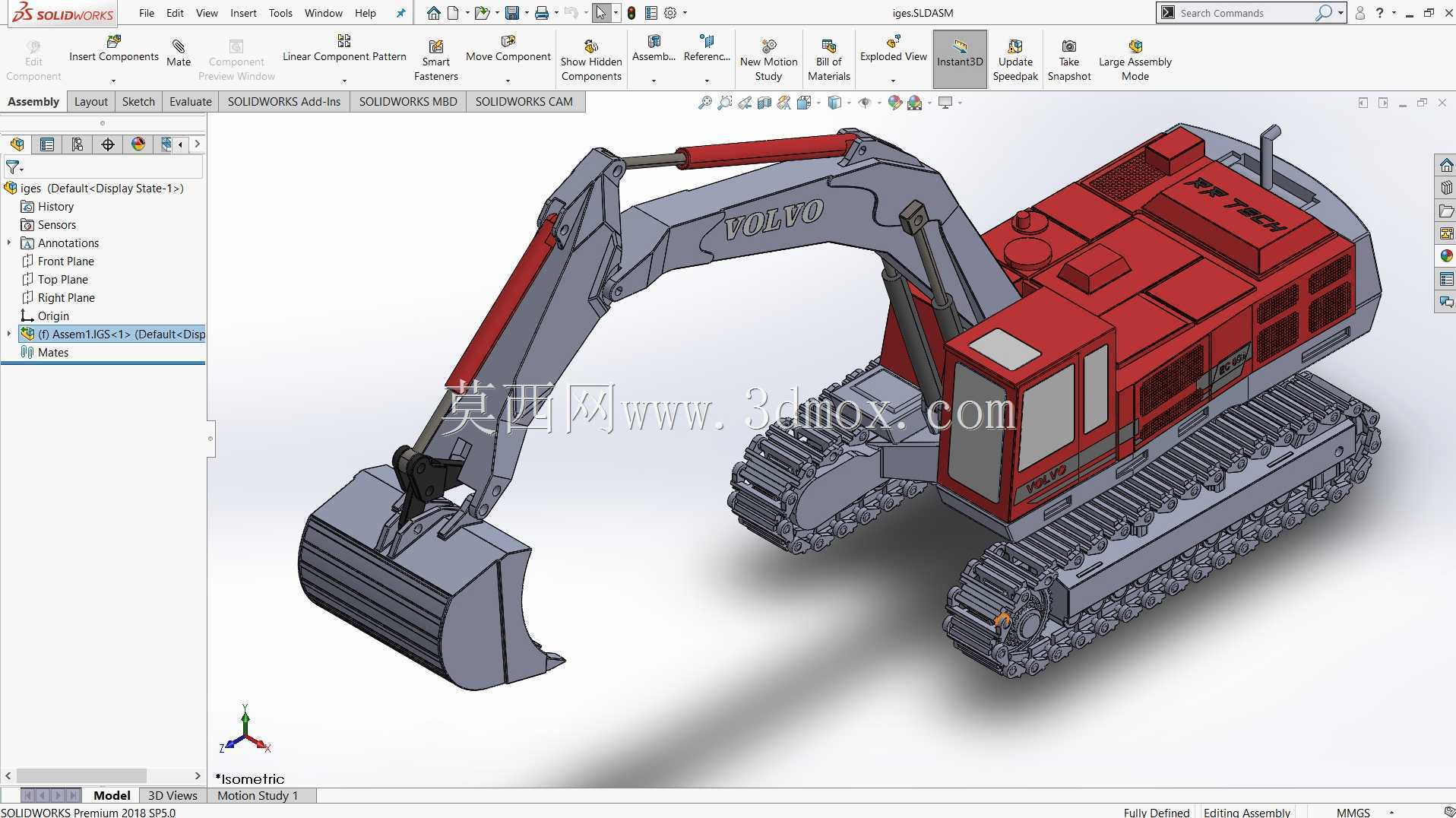

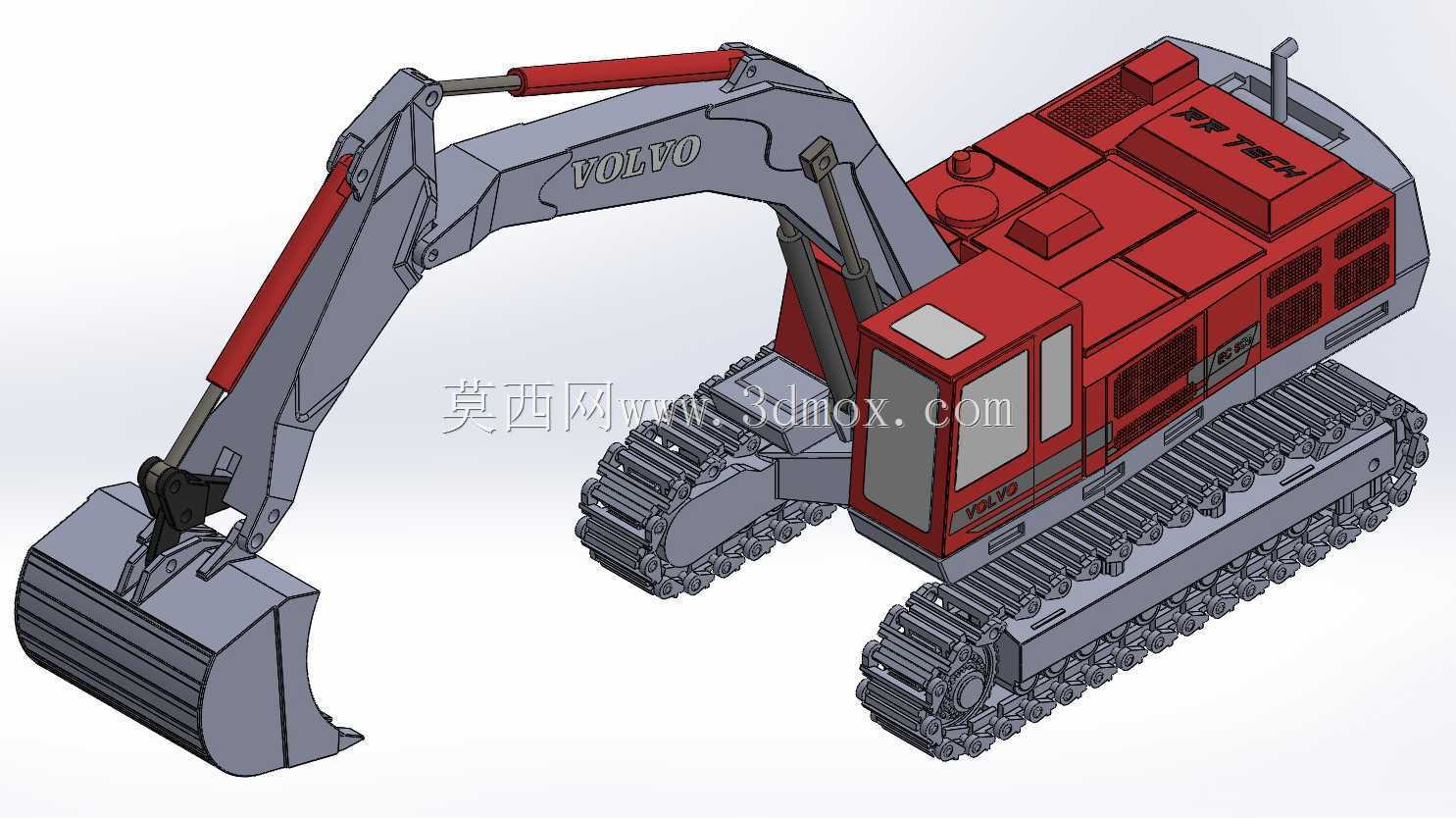

沃尔沃履带式液压挖掘机械三维设计

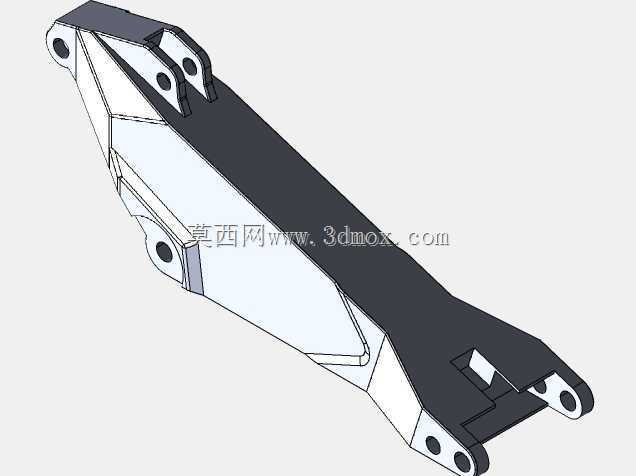

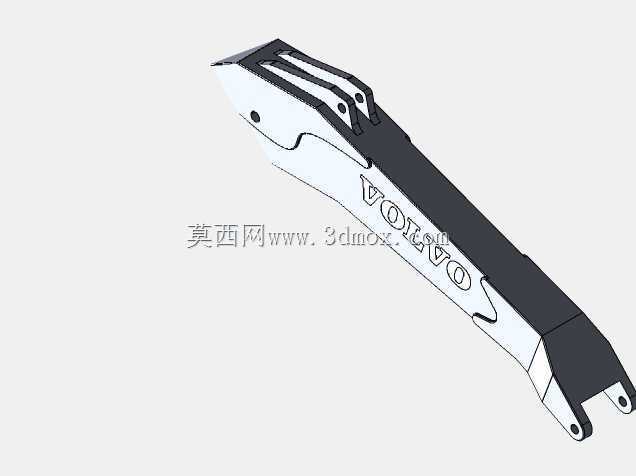

　　该模型还原的履带式液压挖掘机，是土石方工程领域的核心作业设备，常见于矿山剥离、基建场地平整、基坑开挖、河道清淤、市政管线铺设等作业场景，可适配破碎锤、抓斗、液压剪等多种属具，完成破碎、物料抓取、拆除等多元化作业任务，替代人工完成高负荷、高风险的重体力作业，大幅提升施工效率。从结构设计逻辑来看，该设备采用经典的反铲作业布局，工作装置由动臂、斗杆、铲斗及对应的液压油缸组成，各铰接点的位置经过反复校核，确保挖掘过程中力臂传递效率最优，同时避免各部件在极限作业姿态下发生运动干涉。动臂采用弯臂结构设计，兼顾了最大挖掘深度与卸载高度的平衡，斗杆与铲斗的铰接位置匹配了常用作业循环的动作轨迹，能在常规挖掘半径内实现最优的挖掘力输出。

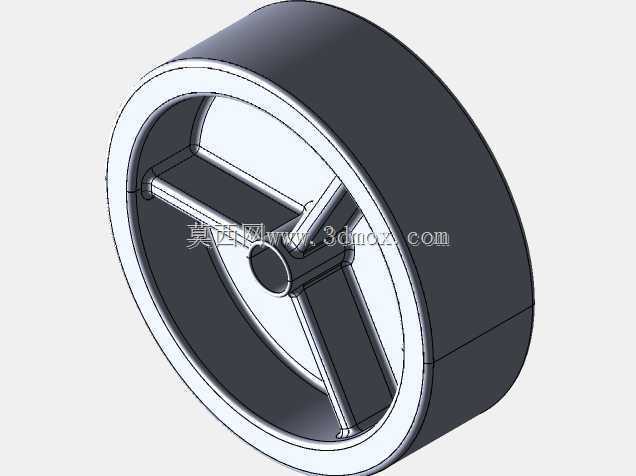

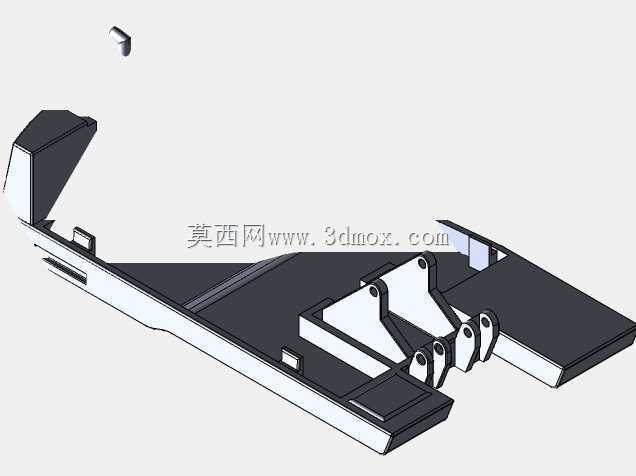

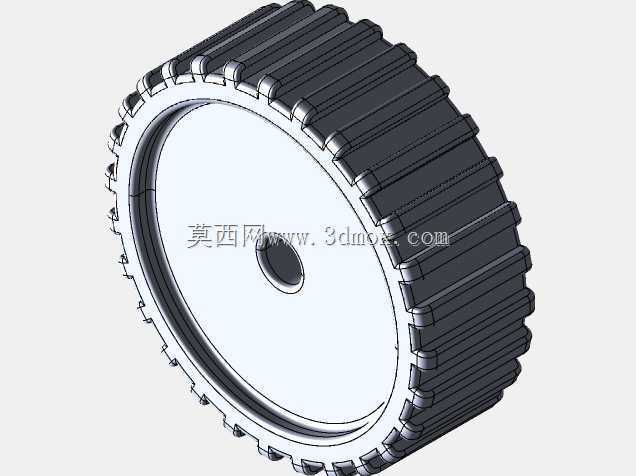

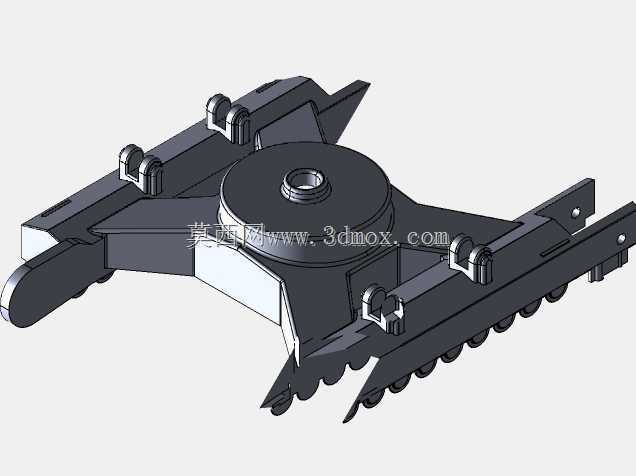

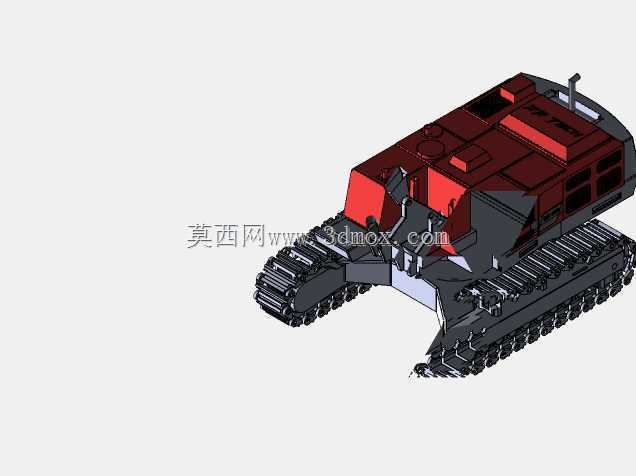

　　行走系统采用钢制履带底盘，搭配多组支重轮、托链轮与驱动轮、导向轮，接地比压控制在合理区间，可在泥泞、松软、碎石等复杂非硬化路面稳定通行，不会出现陷车问题，履带张紧装置预留了足够的调整行程，可根据作业路面的磨损情况调整张紧度，延长履带总成的使用寿命。上部转台集成了动力舱、驾驶室、液压油箱、燃油箱等核心部件，布局上遵循重量均衡原则，将重量较大的动力单元布置在转台后部，既起到了作业配重的作用，无需额外增加过多配重块就能保证整机作业稳定性，也优化了转台旋转时的转动惯量，降低回转动作的能耗。动力舱的散热格栅采用错落式布局，在保证结构强度的前提下最大化通风面积，满足发动机、液压系统长时间高负荷作业的散热需求，避免高温引发的设备故障。

　　驾驶室采用框架式结构，视野覆盖整个作业范围，操作人员可清晰观察铲斗作业位置与履带周边环境，降低作业盲区带来的安全风险。从安装边界与尺寸适配角度，该模型的各部件连接尺寸均参考实际工程设备的通用配合公差，动臂与转台的铰接销轴直径、油缸安装座的孔位间距、行走马达的安装法兰尺寸，都符合同吨位级挖掘机的通用规格，可直接用于同类型设备的结构改进验证、作业动作仿真、教学演示等场景。在建模过程中，对液压管路的走向、线束的布置也做了还原，避免出现部件之间的硬干涉，同时预留了维护保养所需的操作空间，比如动力舱的舱门开启角度、滤芯的拆装空间、黄油嘴的操作位置都符合实际设备的维护需求，不会出现设计上的维护死角。

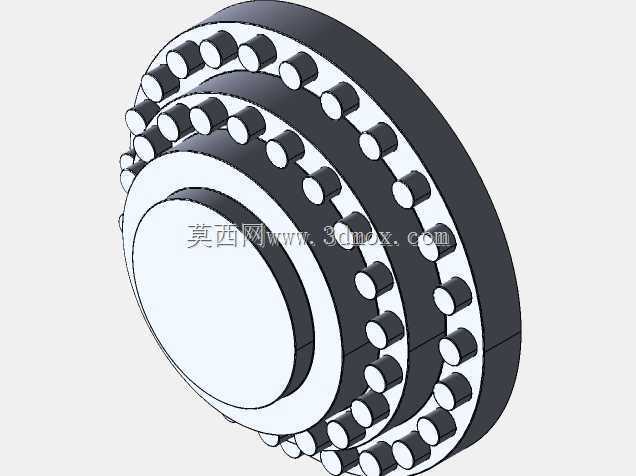

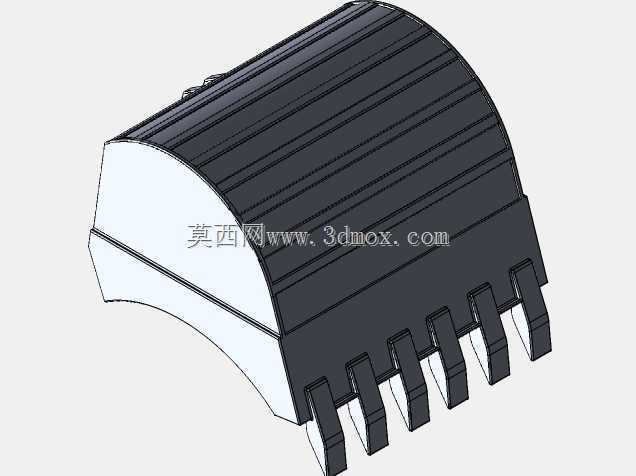

　　铲斗的斗型采用通用土方斗设计，斗齿的安装角度兼顾了切削入土角度与耐磨性能，斗唇部分做了加厚处理，可应对碎石、硬土等复杂作业面的磨损，斗背的加强筋布置在受力集中的区域，避免重载作业时铲斗出现变形开裂。液压油缸的铰接点做了防尘密封结构的还原，可模拟实际作业中防止泥沙进入油缸密封件的结构设计，延长油缸的使用寿命。转台的回转支承采用内齿式设计，匹配回转马达的安装位置，可实现360度全回转作业，回转支承的连接螺栓布置均匀，保证受力传递均匀，避免局部应力集中导致的螺栓断裂或支承变形。整机的重量分布经过重心校核，在最大挖掘半径、最大卸载高度等极限作业姿态下，整机的重心始终落在履带支撑面范围内，不会发生倾翻风险，履带的轨距与接地长度的比例也符合工程设备的稳定性设计要求，在斜坡作业时可保证足够的稳定角度。
