4英寸全频扬声器单元三维结构设计

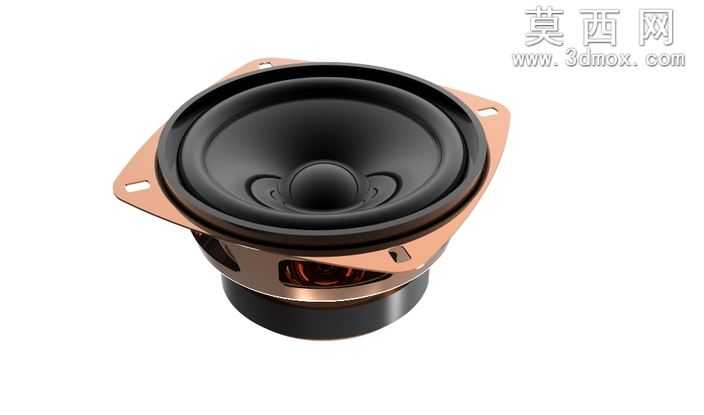

本作品为4英寸全频扬声器单元的三维参数化建模成果，建模过程严格遵循电声器件的实际生产工艺与结构逻辑，完整还原了该款扬声器的全部组成部件。建模初期先梳理扬声器的层级结构，将整体拆分为振膜组件、定心支片、磁路系统、安装盆架四大核心模块，先以旋转凸台命令构建锥形纸盆振膜的基础曲面，通过曲面放样精准还原振膜表面的弧度过渡与中心防尘帽的半球形结构，对振膜边缘的折环部分采用扫描命令生成带均匀波纹的环形结构，还原折环的弹性形变预留空间，保证结构符合声学振动的物理特性。盆架部分采用玫瑰金色金属材质设定，建模时先绘制四角带安装孔的方形安装法兰轮廓，通过拉伸生成法兰基体后，对法兰与盆架主体的过渡区域做圆角处理，在盆架侧面开设对称的镂空散热窗口，窗口边缘做倒角处理避免应力集中，安装孔位严格按照4英寸扬声器的通用安装标准设定尺寸与孔距，保证模型可直接用于安装适配的虚拟验证。磁路系统部分，依次构建T铁、永磁磁环、华司三个核心部件，通过同轴配合保证各部件的中心对齐，还原磁隙的均匀环形间隙，对磁体底部的接线端子区域做细节刻画，预留焊片的安装位置与走线空间。定心支片部分采用波纹式结构建模，通过环形阵列波纹特征还原支片的弹性支撑结构，保证振膜上下运动时的同轴度约束。材质渲染阶段，为纸盆振膜赋予哑光黑色纤维纸材质，调整粗糙度参数还原纸盆的半漫反射质感；盆架赋予玫瑰金金属材质，添加轻微的拉丝纹理与金属反射效果，还原金属冲压件的真实质感；磁体部分赋予哑光黑色铁氧体材质，折环与定心支片赋予黑色橡胶材质，调整材质的软度参数与反光度，区分不同橡胶部件的质感差异。建模过程中对所有配合面做干涉检查，保证各部件装配后无重叠错位，各活动部件预留合理的装配间隙，整体模型可直接用于声学结构仿真、产品外观展示、安装适配验证等场景，完整还原了4英寸扬声器的结构细节与外观特征。
