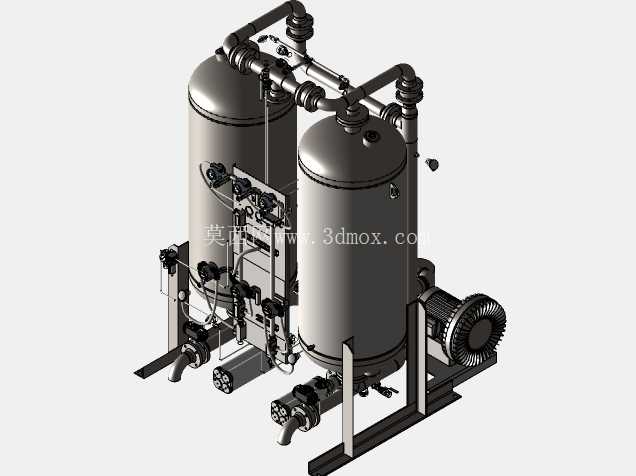

200USG压缩空气接收干燥集成装置

　　在工业气动系统的气源处理环节，压缩空气从空压机输出后会携带大量饱和水蒸气、液态冷凝水以及微量润滑油雾，若不经过处理直接输送至下游用气端，会造成气动元件锈蚀、电磁阀卡滞、仪表测量失准、工艺产品受潮报废等一系列问题，这套200USG规格的接收干燥集成装置，正是针对中等气量工况设计的气源处理核心单元，承担着稳压储气、深度除水、稳定输出干燥压缩空气的核心作用。从现场安装适配的角度看，整套装置采用撬装式集成设计，所有承压罐体、管路阀门、动力部件全部集成在统一的型钢焊接底座上，底座预留了标准地脚螺栓安装孔，安装时无需现场拆分组装管路，仅需完成进出口气路对接、电源接线即可投入使用，大幅缩短现场施工周期。

　　两个立式承压罐体作为装置的核心主体，分别承担接收稳压与吸附干燥的功能：靠前侧的接收罐入口直接对接空压机排气端，罐体容积匹配200USG处理气量对应的缓冲需求，可有效平抑空压机启停、负载切换带来的气压波动，同时利用重力沉降作用，初步分离压缩空气中裹挟的大粒径液态水滴与油滴，罐体底部设置的自动排污接口可定时排出沉积的积液，避免积液被气流裹挟进入下游干燥单元。后侧的干燥罐体采用双塔切换的工作逻辑，一塔处于吸附干燥作业状态时，另一塔利用少量干燥后的成品气完成再生脱附，通过程控阀门自动切换两个罐体的工作状态，实现连续不间断的干燥气输出，无需停机进行吸附剂更换或再生作业，满足生产线连续供气的使用需求。管路系统的设计充分考虑了气流分布与检修便利性，所有连接管路采用等径匹配设计，避免通径突变造成的局部压损过大，管路弯头采用大曲率半径的冲压弯头，减少气流阻力；罐体之间的连接阀门采用法兰连接结构，相比螺纹连接拥有更好的密封性能与承压能力，同时便于后期阀门故障时的快速拆换。装置侧部集成的风机单元对应干燥塔再生环节的冷却需求，在吸附剂加热再生完成后，通过风机输送环境空气对吸附剂床层进行冷却降温，使吸附剂快速恢复吸附活性，缩短再生周期，提升整套装置的处理效率。

　　从设计思路上看，这套装置没有采用接收罐与干燥器分体布置的常规方案，而是将两个功能单元的管路、阀门、控制元件进行集成化布局，在保证处理能力达标的前提下尽可能压缩整体占地面积，对于厂房空间紧张的中小型加工车间、装配生产线来说，这种集成设计可以大幅减少气源处理站的空间占用。安装边界方面，整套装置的底座长宽尺寸适配标准工业厂房的设备通道宽度，罐体高度满足常规厂房的层高要求，顶部管路最高点预留了足够的检修操作空间，侧面的阀门操作位、排污口位置都预留了人员操作的安全距离，日常维护时无需拆卸周边其他设备即可完成滤芯更换、吸附剂补充、阀门检修等常规作业。

　　在实际工况适配中，这套装置可对接常见的喷油螺杆空压机、无油空压机，出口成品气的压力露点可满足常规气动仪表、气动执行元件、气动装配工具的用气要求，广泛应用于机械加工车间、汽车装配线、电子组装生产线、食品包装生产线等对压缩空气含水量有明确要求的场景。设计过程中对管路的应力分布做了针对性校核，罐体与底座之间采用加强筋焊接固定，避免设备运行过程中因气流脉动、风机振动造成的管路焊缝开裂、连接部位漏气问题；所有与压缩空气接触的内壁都做了防锈处理，避免锈蚀碎屑随气流进入下游用气设备，造成精密气动元件的磨损卡滞。进出口管路的接口采用标准法兰规格，可直接对接厂区现有压缩空气主管路，无需额外制作转换接头，降低现场安装的改造成本。
