丝杠驱动直线导向滑台工装结构

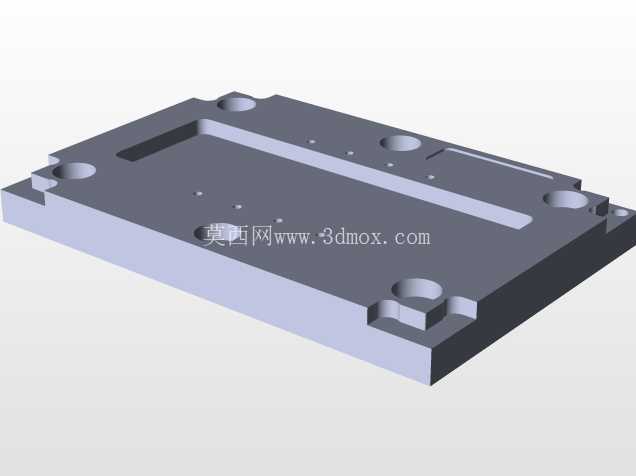

　　这套直线导向滑台结构在自动化装配工位、小型专用机床上下料侧挂单元、实验室检测平台以及工装夹具改造项目里都很常见，核心作用是把旋转输入转化为受控的直线位移，同时承担工件或功能模块的承载、导向与位置保持。实际布置时，底座通常直接贴合设备安装板或工装基板，依靠底板四角及周边的沉孔完成螺栓固定；底板上预留的多组安装孔位，既可以用于固定行程限位块、原点感应片、防尘护板，也能适配不同工位的外围支架，避免后期改造时在承力板上二次补孔。

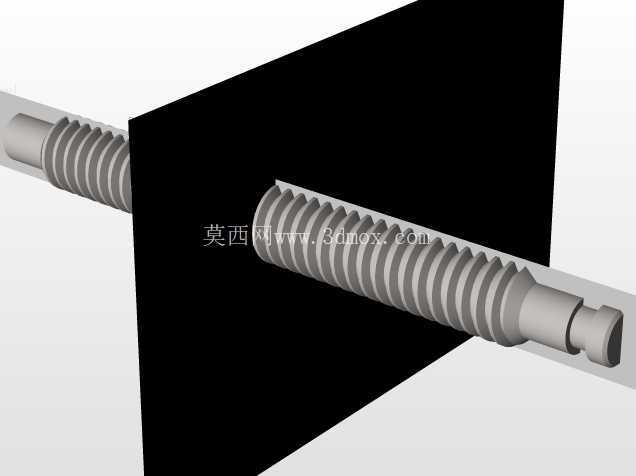

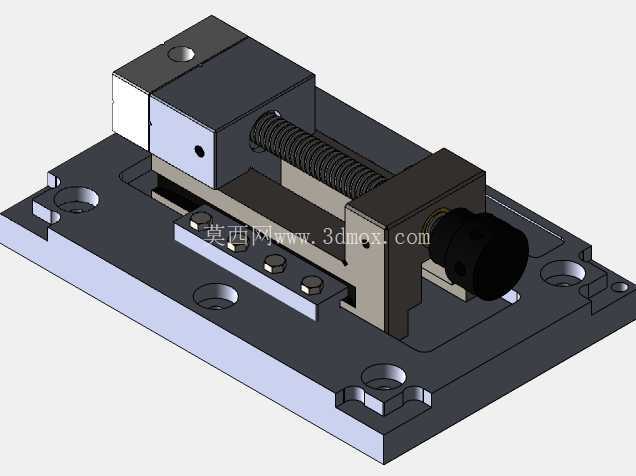

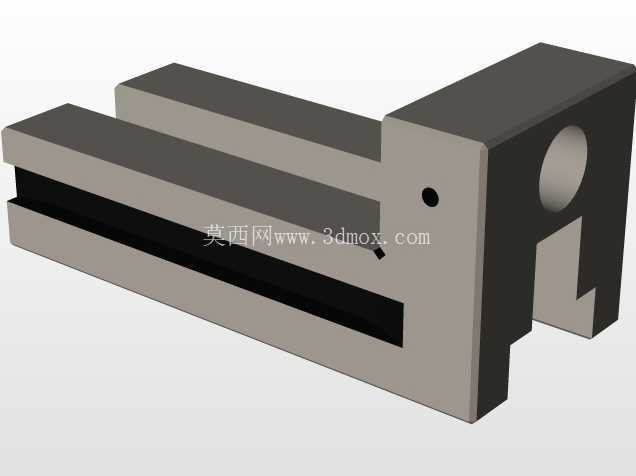

　　从结构组成看，下部宽厚底板承担整机基准，板面加工出定位平面与沉孔，保证安装后导轨方向与设备基准平行。滑动部分由两块功能立板、中间承载块和梯形丝杠组成：丝杠沿滑台长度方向贯穿，一端通过手轮或联轴器接入手动/伺服输入，螺母座与移动体连接，转动手轮后移动体沿导向方向平稳推进。两侧立板对丝杠形成端部支承，端部黑色手轮侧预留了锁紧与操作空间，维修时可直接拆下端盖检查丝杠副磨损情况。

　　导向设计上，移动体与固定基座之间采用贴合式直线导向面，配合侧面约束条限制横向窜动与偏摆，这种方案在短行程、中等载荷工况下比双线性导轨更节省高度空间，也便于在普通铣床上完成配磨。承载块表面设置了多组内螺纹孔，用于装夹工件挡块、定位销或小型执行元件；底板上的圆形沉孔既容纳螺栓头，也让安装面保持平整，不会因螺栓突出影响滑台贴合精度。

　　建模过程中需要重点控制几处配合关系：丝杠轴线与导向面的平行度要在装配约束里同步校验，若丝杠中心高与螺母座安装面偏差过大，运行时会出现卡滞或单侧磨损；两端支承孔应保持同轴，手轮轴伸处要留出操作半径，避免与底板安装螺栓、外围护罩发生干涉。移动体全行程走到两端极限位置时，要核对其与固定立板之间的安全间隙，防止硬碰撞；同时在三维环境里模拟手轮整周转动，确认手柄轮廓不会扫到底板凸台或邻近工位元件。

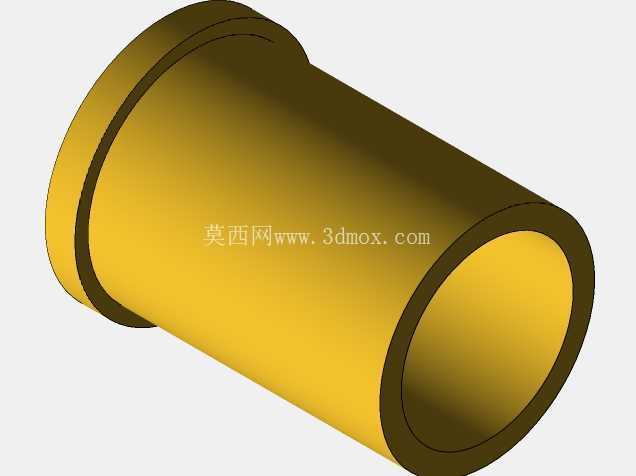

　　外形边界方面，该模组整体呈扁平长条形布局，高度方向压缩明显，适合安装在工作台面空间紧张的专机内部；长度方向以丝杠行程为核心，两端支承座外扩尺寸决定了最小安装跨度，宽度方向则由底板导向跨距和手轮外径共同约束。选型时可依据工件推送力、行程长度和操作频率调整丝杠直径、导向面长度及底板厚度：手动轻载工况可沿用梯形丝杠与铜螺母结构，自动化工位则可将手轮替换为伺服电机连接座，并在底板侧面加装行程开关与防尘折布。

　　这类结构的价值在于把导向、驱动、安装基准集成在同一底板上，设计人员不需要单独拼凑导轨、丝杠和支架，直接在装配体中调用后对接执行元件即可；加工现场也可按照底板、固定立板、移动体、丝杠组件分件制造，再通过定位销和螺栓完成总装，后期维护时磨损件可单独更换，整体工装寿命与调整便利性都能得到保证。
