螺杆驱动快调式精密平口夹具结构

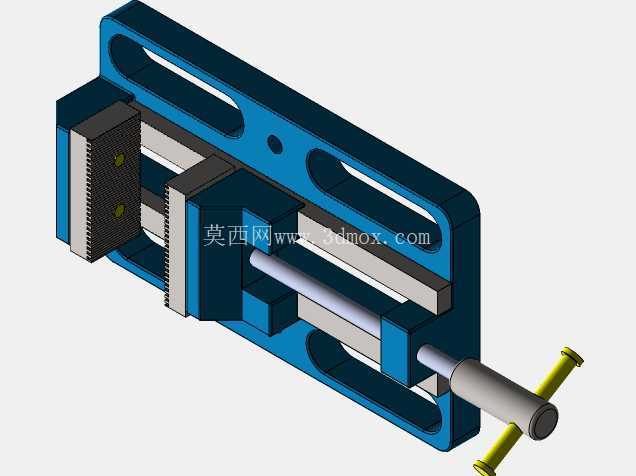

　　这套螺杆驱动的平口式夹紧装置，面向中小尺寸工件的铣削、钻孔、装配定位与检测工位场景，在普通立式加工中心、台式钻床、钳工修配台以及小型自动化上下料工位中都能直接适配使用。装置主体采用长条形镂空底座作为承载基体，底座沿长度方向开设两条平行的长腰型安装槽，槽位贯穿底座上下端面，安装时可通过T型螺栓或者内六角压紧螺钉，将整套夹具固定在机床工作台上，腰槽的预留调节量允许夹具沿工作台进给方向灵活调整安装位置，适配不同工作台的螺孔间距，不需要额外加工转接底板。底座的截面采用带加强筋的框型镂空结构，在保证整体刚性的前提下大幅降低自重，两侧的镂空槽同时可以排出加工过程中产生的切屑，避免铁屑堆积在钳体内部阻碍活动钳身滑动。

　　夹紧执行部分由固定钳块、活动钳块、传动螺杆、导向滑杆和驱动手柄组成，固定钳块安装在底座一端，夹持面镶嵌带防滑齿纹的硬质垫块，齿纹采用交叉网格布局，夹持毛坯件或者表面粗糙度较高的工件时可以嵌入工件表层，防止切削力作用下工件出现滑移走位。活动钳块与两根平行导向滑杆配合，滑杆沿底座长度方向布置，约束活动钳块的转动自由度，保证钳口在全行程开合过程中始终与固定钳口保持平行，不会出现偏摆夹伤工件已加工面。传动螺杆布置在两根导向杆中间，螺杆一端通过轴用挡圈限位在活动钳块内部，旋转手柄带动螺杆转动，将旋转运动转化为活动钳块的直线进给，螺杆采用梯形螺纹传动，具备自锁特性，夹紧后即使受到振动冲击也不会出现松退，不需要额外加装锁止机构。

　　驱动手柄采用可拆卸的撬棒式结构，穿在螺杆末端的横孔内，需要大夹紧力时可以加长力臂，操作人员不需要借助加力杆就能获得足够的夹紧扭矩，手柄表面做滚花处理，沾有切削液的状态下也不会打滑。钳口的夹持行程覆盖从小型薄片零件到中型块状坯料的装夹需求，钳口高度预留足够的夹持深度，装夹异形工件时可以自行更换不同厚度的平行垫铁，将工件抬升到合适的加工高度，避免刀具切削到钳体本体。整套结构的安装边界经过规整设计，底座底面全程精加工保证平面度，安装后钳口上表面与工作台面的平行度可以控制在很小的公差范围内，活动钳块的滑动配合面采用间隙配合，既保证滑动顺畅无卡滞，又不会出现过大的旷量影响装夹精度。

　　在实际产线使用中，这类夹具不需要配套液压或者气动动力源，纯机械结构故障率极低，在没有气源接口的钳工工位、野外维修加工点都可以正常使用，维护时只需要定期在导向杆和螺纹副表面涂抹润滑脂，清理滑动缝隙里的切屑即可。针对批量小件的装夹场景，还可以在两个钳口上加装定制的软爪，根据工件外形铣出对应的定位型面，实现异形零件的快速定位，重复装夹的一致性远高于手动压板压紧的方式。底座上的镂空结构同时预留了传感器安装位，需要改造为自动化工位时，可以在钳身侧面加装行程开关，检测活动钳块的开合位置，给机床或者机械手提供装夹到位的信号，不需要大幅改动原有结构就能完成自动化升级。整套夹具的受力路径经过合理规划，夹紧力从螺杆传递到活动钳块，再通过工件传递到固定钳块，最终全部载荷由底座的刚性框架承担，长期满负载使用也不会出现底座变形、钳口错位的问题，非常适合通用机加工车间作为常备工装使用。
