CSWA认证考试多工位机械练习零件

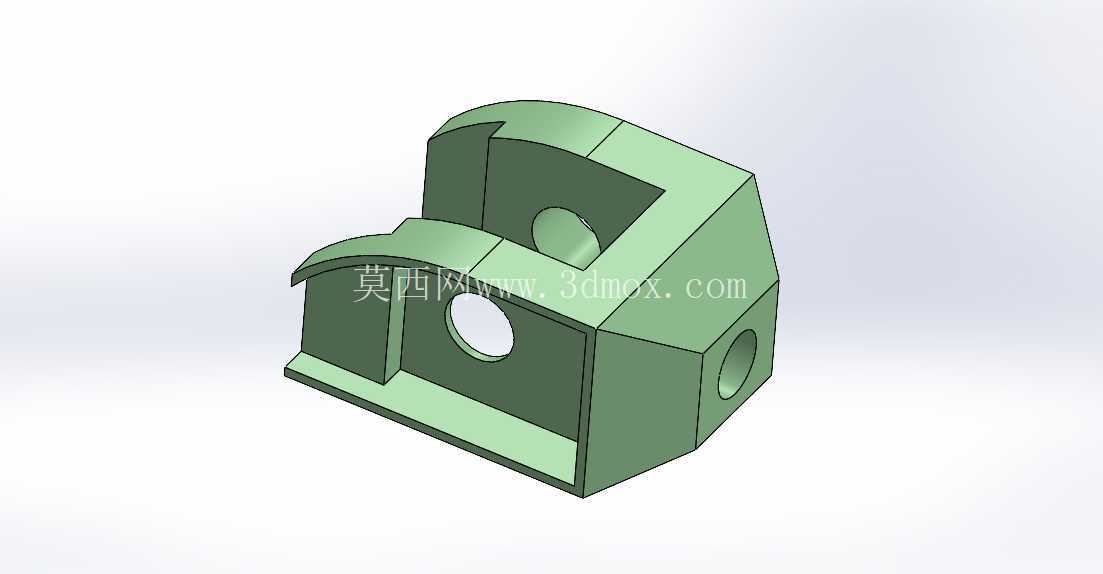

　　这套练习零件围绕三维建模能力考核的核心要求搭建，覆盖多道实操题型对应的典型机械结构，面向需要系统掌握实体建模流程、特征逻辑与尺寸约束思路的结构设计从业者。零件主体采用带斜切端面的箱式基座结构，底部延伸出水平安装底板，底板预留平整贴合面，可直接对接工装台面或装配基准面，安装时以底板底面作为Z向定位基准，侧面加工基准边作为X向对齐参照，无需额外定制转接支座即可完成装夹固定。

　　从结构细节来看，基座正面开设大直径同轴通孔，孔口做倒角过渡，既可以作为传动轴的穿设通道，也能用于安装衬套、定位销等标准件；侧面对应位置布置小直径径向通孔，两孔轴线呈空间垂直交错状态，建模时需要严格保证孔位的同轴度、垂直度公差，避免后续装配出现轴件卡滞、密封失效的问题。基座上部设计弧形凸起挡边与内凹容纳腔，弧形挡边采用拉伸加拔模的组合特征生成，内凹腔可容纳小型传动组件、电气接线端子或配重块，腔体壁厚均匀控制在机械加工常用的合理区间，既保证壳体整体刚性，也避免材料冗余导致的重量超标。

　　在实际建模练习过程中，首先需要梳理图纸给出的全部尺寸链，先绘制底板的二维草图，标注总长、总宽与安装边厚度，通过凸台拉伸生成基础底座；接着绘制主体箱体的轮廓草图，针对斜切端面使用拉伸切除或者斜向基准面拉伸的方式完成斜面加工，斜面的倾斜角度需要严格匹配图纸标注，因为该斜面往往作为后续装配的贴合定位面，角度偏差会直接导致对接零件出现装配间隙。开孔特征优先使用异形孔向导或者简单直孔命令生成，绘制孔位草图时要添加孔中心与基准面、基准边的几何约束，防止后续修改尺寸时出现特征报错、孔位偏移的问题。上部的弧形挡边需要先绘制圆弧轮廓，标注圆弧半径与圆心定位尺寸，拉伸后对挡边与箱体的交接位置添加圆角过渡，避免应力集中，同时还原真实铸件的工艺圆角特征。

　　这类零件的应用场景主要集中在建模技能考核、新手结构设计训练、工艺编排演练三个方向。在技能考核场景中，题型会通过增减特征、修改尺寸参数的方式，考察从业者对特征树逻辑、参数化关联设计的掌握程度，比如修改底板厚度后，上部腔体、开孔的相对位置能否自动更新，是考核的核心评分点。在新手训练场景中，该零件整合了拉伸、切除、圆角、倒角、基准面创建、几何约束等最常用的建模命令，没有复杂的曲面特征，初学者可以通过完整绘制该零件，建立从二维图纸到三维实体的建模思维，理解每一个结构特征对应的加工工艺，比如通孔对应钻削加工、斜面对应铣削加工、圆角对应铸造或者数控打磨工序。在工艺编排演练场景中，工艺人员可以基于该三维模型推导加工工序，先完成底板六面铣削保证基准平整，再依次完成正面大孔、侧面小孔的钻镗加工，最后铣削上部弧形结构与斜面，全程可以通过模型测量各工序的加工余量，核对刀具行程是否满足加工边界要求。

　　从安装边界来看，零件整体外轮廓的长宽高尺寸需要严格按照图纸给定的公差范围建模，底板的安装孔位间距、孔边距要预留足够的螺栓装拆空间，侧面小孔的外端要留出接头或者销轴的安装操作空间，上部弧形挡边的最高点不能超出配套设备的内部安装腔净高，避免装配时发生干涉。零件的壁厚设计兼顾了3D打印验证与数控加工两种制作方式，若采用3D打印做样件验证，均匀壁厚可以避免打印过程中出现翘曲变形；若采用铝合金或者碳钢机加工，壁厚强度足以承受常规的轴件径向载荷与台面振动，不会出现壳体变形、孔位错位的问题。建模过程中还需要注意各特征的合并顺序，避免出现实体冗余、零厚度几何体的报错，完成建模后通过软件的质量属性、干涉检查功能，核对零件体积、重量是否符合预期，同时检查所有开孔是否完全贯通、腔体内部是否存在多余的残留特征，保证最终模型可以直接用于工程图导出、装配模拟与加工代码生成。
