薄型板式散热结构电源变压装置

　　在工业配电、小型设备供电集成场景中，这类薄型板式结构的变压装置常被用于空间受限的机柜内置、壁挂式配电单元、桌面型工控设备供电模块中，区别于传统立式绕阻变压器的厚重外形，该结构采用扁平化壳体设计，能够充分利用机柜内的水平安装空间，减少垂直方向的空间占用，适配1U标准机架的安装高度要求，在通讯基站前端供电、小型工控主机内置供电、楼宇智能控制箱配电等场景中，能够有效降低设备整体的体积冗余。

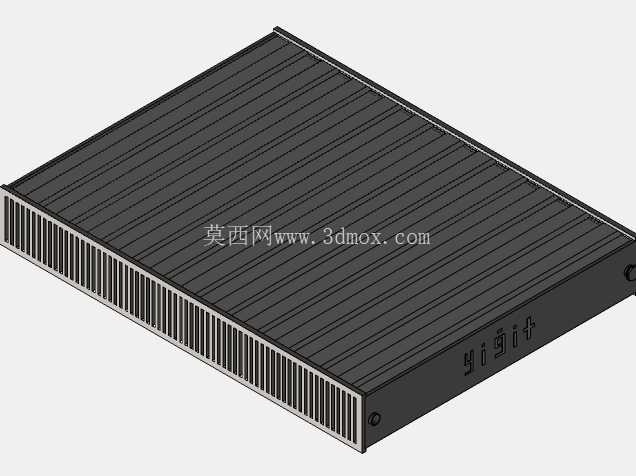

　　从结构设计逻辑来看，该装置的壳体采用一体化折弯成型的金属板材作为主体框架，顶面排布密集的平行散热鳍片结构，与壳体底座一体冲压成型，无需额外加装散热铝块，既减少了零部件数量，也降低了装配工序的复杂度，同时增大了壳体与空气的接触面积，能够将变压组件工作时产生的热量通过金属壳体快速传导至外部，配合侧边连续排布的通风格栅，形成自然对流的散热风道，在无强制风冷的工况下也能保证内部绕组的工作温度处于合理区间，避免长期高温运行导致的绝缘层老化问题。

　　侧边的格栅结构采用等间距窄缝设计，缝隙宽度控制在2mm以内，既能够保证空气流通的有效截面积，也能阻挡较大尺寸的异物进入壳体内部，满足常规电气设备的外壳防护要求，壳体边角处做了小圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，侧面预留的固定孔位采用内嵌式铜螺母设计，安装时螺丝从外侧拧入，不会穿透壳体内部触碰绕组组件，保证电气绝缘距离符合安全规范。从安装边界来看，该装置整体为扁平长方体结构，底面为平整安装面，可直接通过螺丝固定在设备的安装底板上，也可通过侧边的挂装孔实现壁挂安装，安装时需在周边预留不小于30mm的通风间隙，避免周边结构遮挡散热鳍片与侧边格栅影响散热效果，接线端设置在壳体无格栅的侧边区域，接线完成后线缆可沿设备侧壁走线，不会与散热结构产生干涉，也方便后期维护时的线路排查。

　　在功能实现层面，该结构的壳体同时承担了电磁屏蔽的作用，金属材质的封闭壳体能够有效阻隔内部绕组工作时产生的电磁干扰向外辐射，也能避免外部环境的电磁信号对变压组件的工作稳定性产生影响，适合在电磁环境较为复杂的工业现场使用，壳体表面采用哑光喷塑处理，既提升了外壳的耐锈蚀能力，也避免了金属表面反光对设备运维人员造成视觉干扰。设计过程中优先考虑了批量生产的工艺可行性，壳体的所有折弯、冲压特征都符合常规钣金加工的工艺要求，无特殊成型结构，不需要定制复杂的冲压模具，能够有效控制单件的生产成本，内部绕组的固定支架与壳体采用卡扣加螺丝的双重固定方式，在设备受到运输振动、安装冲击时，能够避免绕组移位导致的接线松脱、绝缘层破损问题，提升产品的整体可靠性。
