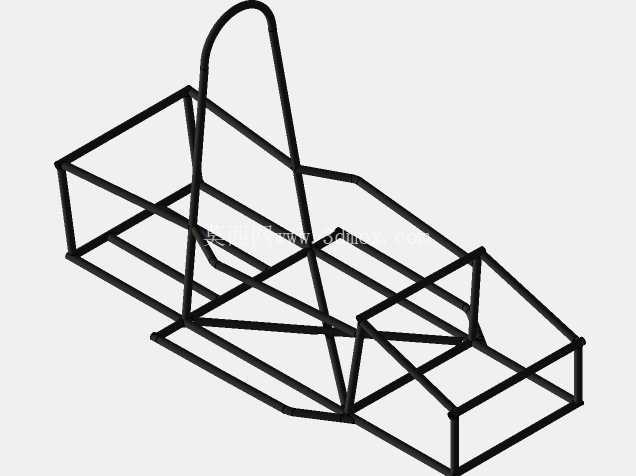

钢管焊接式卡丁车车架底盘结构

　　这套车架结构面向小型休闲卡丁车的承载主体设计，整体采用圆管弯折后拼焊成型，没有使用冲压钣金壳体或者型材拼接的方案，核心原因在于小批量场地车、自制改装车以及游乐设备开发场景中，管材下料、弯管、组对焊接的工艺门槛更低，单件试制成本可控，同时管状结构在受冲击时能够通过杆件的屈曲变形吸收能量，比薄钣金箱体更适合低速越野、场地绕圈这类存在频繁颠簸、轻微碰撞的使用环境。

　　从实际用途来看，车架承担了整车全部部件的安装基准作用：前部区域预留转向机安装位、转向立柱固定点以及前轮悬架铰接支座，中部低平区域用于布置座椅、脚踏操纵机构和电池或动力总成，后部框架对应后桥、链轮传动或者电机安装位，后方竖起的弯管构成防滚支撑，在车辆发生侧翻时能够为驾乘人员头部留出安全空间，避免车体直接压向乘员。

　　结构布局上采用了空间桁架思路，而非简单的平面边框。底部由多根纵向主梁和横向横梁组成矩形网格，把乘员重量、动力部件重量分散到多根杆件上；侧面斜向支撑管从底梁向上延伸，连接防滚架顶端，形成三角形稳定结构，抵消过弯时的侧向扭转力矩；前后端的斜撑管把悬架受力点和主纵梁连为一体，避免单点受力造成焊缝开裂。建模过程中每根管材都按照真实弯管中心线搭建，弯折处保留圆滑过渡半径，对应实际弯管加工时的最小弯曲半径要求，防止出现工厂无法成型的锐角死折。

　　安装边界方面，车架整体宽度控制在常见小型卡丁车的轮距范围内，底部纵梁离地间隙预留充足，避免越野路面托底；座椅安装区的横梁间距按照通用卡丁车座椅固定孔位布置，方向盘立柱的倾斜角度兼顾坐姿操控空间，后部动力舱的框架尺寸兼容小型内燃机组或者电池包加驱动电机两种动力方案，悬架吊耳的位置预留了调节余量，方便后期匹配不同长度的摇臂和减震器。

　　设计阶段重点校核了几个受力工况：静止满载时底梁的弯曲挠度，紧急制动时前支撑点的纵向冲击，急转弯时侧边防滚架与底梁连接节点的扭转载荷，以及后侧翻时顶部弯管的抗压能力。所有杆件交汇节点都保留了焊接坡口和搭接长度，三维模型中管件之间为相贯线贴合，而非简单穿插，导出工程图后可以直接指导下料和组对工装制作。这类管架结构在户外游乐车场、校园方程式赛车教学、业余改装车试制中都很常用，模型完整还原了空间管线走向和各安装支座位置，结构工程师可以在此基础上继续添加悬架、转向、动力外覆盖件，完成整车数字化装配。
