本田CBUnicorn摩托车前轮总成

　　该前轮总成面向通勤型两轮摩托车的行走系统设计，整体采用六辐条轮辋搭配外胎、轮毂轴套与轴承位的组合结构，可直接用于整车总装环节的行走部件匹配，也可作为摩托车维修备件开发、改装件设计、两轮车教学演示的结构参考。

　　从实际使用场景出发，前轮承担整车前部承载、转向导向、路面冲击缓冲与制动扭矩传递的核心功能，车辆在城市铺装路面直行、转向、经过减速带与坑洼路段时，前轮首先接触路面，轮辋需要承受径向载荷与侧向冲击，外胎通过橡胶形变过滤细碎颠簸，六根辐条将轮辋受到的外力均匀传导至中心轮毂，避免单根受力过载出现断裂变形。

　　结构设计上，轮辋采用环形封闭轮廓，外缘预留轮胎安装卡槽，可匹配规格为2.75英寸×18英寸的摩托车外胎，轮辋内侧与六根辐条一体衔接，辐条采用等宽矩形截面，沿轮毂中心呈60度夹角均匀放射布置，这种布局既可以在减重的同时保证轮圈径向刚度，也能在转向时提供足够的侧向支撑，减少高速过弯时轮体的扭转变形。中心轮毂部分设置同轴轴承安装孔，孔位预留轴套配合间隙，可装入前轮轴与滚动轴承，轮毂两侧延伸出定位台阶，用于匹配前减震筒的安装间距，装配时前轮轴穿过减震下端孔位与轮毂轴承内圈，锁紧后即可实现轮体绕轴顺畅转动，轮毂侧面预留的安装位还可适配碟刹制动盘或鼓刹盖，满足不同配置车型的制动安装需求。

　　建模过程中优先保证回转体同轴度，轮辋、辐条、轮毂三者的中心轴线完全重合，所有辐条沿圆周阵列生成，相邻辐条夹角误差控制在装配允许范围内，轮胎部分按照真实充气外胎的圆弧断面构建，胎面宽度与轮辋宽度匹配，胎侧与轮辋卡槽的贴合边界完整还原，避免出现装配干涉。安装边界方面，前轮整体外径适配18英寸轮辋对应的轮胎外轮廓，中心轮毂的轴向宽度与主流同级别跨骑摩托车前减震开档匹配，轴承位孔径可适配标准摩托车前轮轴，装配时无需对前减震、前叉部位做额外修改即可对位安装。

　　在工程校验层面，该轮体结构可通过受力仿真验证辐条与轮辋的应力分布：垂直冲击载荷下，上下位置的辐条主要承受拉压作用力，侧向转向载荷下，左右侧辐条共同分担弯矩，六辐对称布局让应力不会集中在单一连接位置，长期行驶后轮辋不易出现偏摆。外胎与轮辋的配合尺寸参考摩托车轮圈标准公差，轮胎装入卡槽后通过充气胀紧固定，行驶过程中不会出现脱圈风险。中心轴承位的台阶高度设计兼顾密封与定位，轴承装入后外侧可加装防尘盖，阻挡路面泥水、沙尘进入轴承滚道，延长转动部件的维护周期。

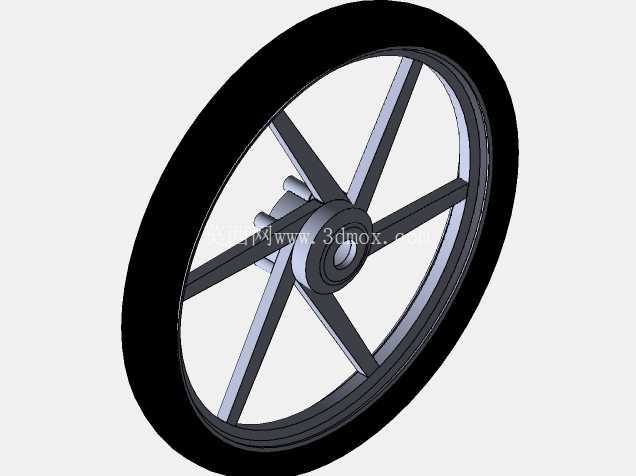

　　该模型完整还原了前轮从轮胎、轮辐到轮毂轴孔的全部结构细节，既可以用于摩托车整车三维总装时的行走部件占位与干涉检查，也能帮助结构设计人员理解小排量通勤摩托车前轮的载荷传递路径，在开发同规格两轮车车轮时，可直接参考其辐条布局、轮毂安装尺寸与轮胎匹配参数，缩短前期结构选型与建模的周期。
