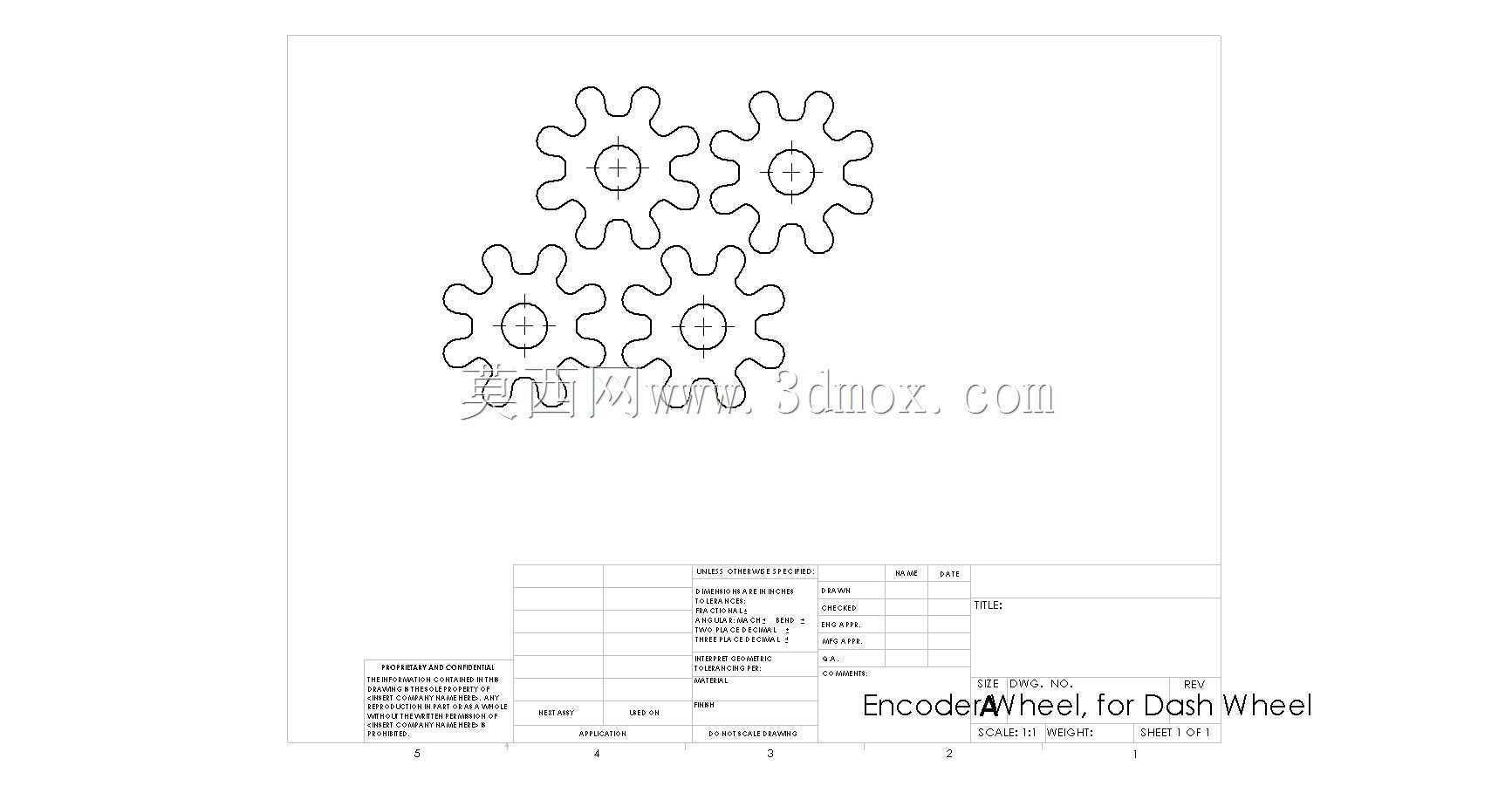

红色短跑机器人专用八齿编码轮结构

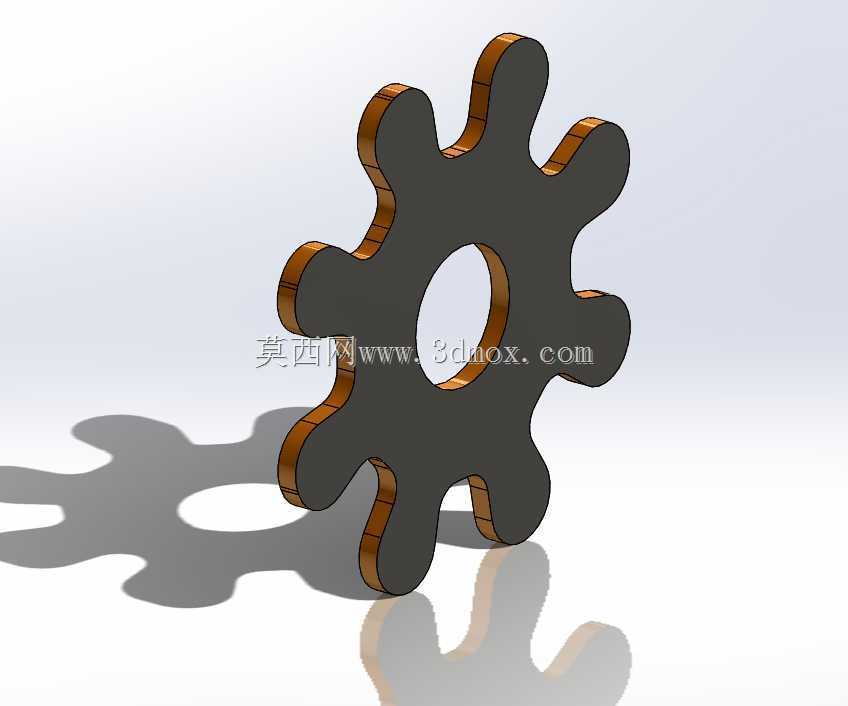

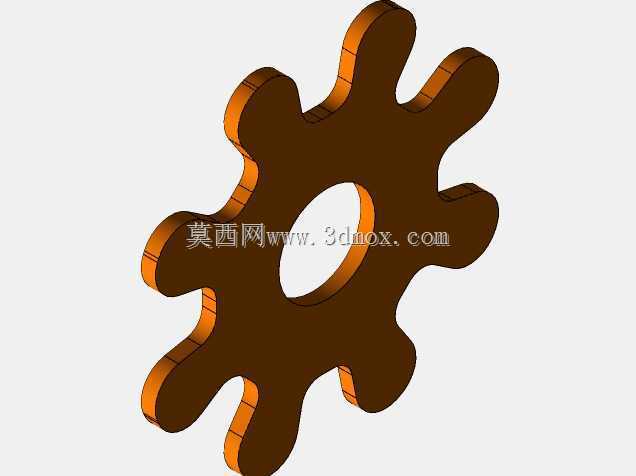

　　在小型轮式竞速机器人的传动与传感匹配环节，编码轮是衔接行走轮轴与光电编码器的核心传动零件，这类零件的设计精度直接决定了机器人行走里程计数、转向角度反馈的信号准确度，尤其在短跑类竞速机器人的高速行进场景下，编码轮的齿形轮廓、同轴度、安装间隙都会直接影响传感信号的采集稳定性，一旦出现齿形偏差或者安装偏心，很容易导致编码器丢脉冲，进而让机器人的行走路径控制出现偏差，在竞速赛事中直接影响行进速度与路线精度。这款适配红色短跑机器人的八齿编码轮，在设计初期就围绕高速行进下的信号采集需求做了针对性优化，整体采用扁平辐板式结构，中心设置贯通安装孔，用于与编码器输入轴或者行走轮的输出轴做同轴配合，安装孔的公差带选用过渡配合区间，

　　既保证装配时不会出现过松打滑的问题，也避免过盈配合导致的装配应力让零件产生形变。外轮廓均匀分布八个圆弧形凸齿，齿顶与齿根均采用大圆角过渡，没有尖锐的棱角结构，这种齿形设计一方面是匹配光电编码器的槽型光耦采样间隙，让每个齿经过采样区时都能形成清晰的通断信号边界，避免齿形边缘毛刺或者棱角反光导致的信号杂波；另一方面圆弧过渡的齿形在高速旋转时能有效降低空气阻力，同时减少齿根处的应力集中，即便在机器人急加速、急停的瞬时冲击下，也不会出现齿根断裂的问题。从安装边界来看，这款编码轮的整体厚度控制在较薄的区间，不会占用过多的轮轴轴向安装空间，适配小型竞速机器人紧凑的轮舱布局，外圆直径的尺寸经过匹配计算，

　　刚好对应编码器单圈脉冲数对应的行走距离换算比例，不需要额外做传动比折算，能直接将轮轴的旋转角度转化为机器人的行走位移参数，简化了控制程序的换算逻辑。零件的两个端面都做了平面度处理，安装时与轴肩、编码器端面的贴合度更好，不会出现端面跳动导致的齿面与采样区距离波动，保证每个齿经过光耦时的信号强度一致。在实际应用场景中，这类编码轮除了适配小型竞速机器人，也可以用在小型智能小车、微型自动化输送线的轮轴转速反馈位置，只要安装轴径、采样间隙匹配，就能实现稳定的旋转位置信号采集。设计过程中没有设置多余的减重孔或者装饰结构，整体结构简洁规整，一方面是减少高速旋转时的风阻与动不平衡量，另一方面规整的结构也方便采用板材冲压或者3D打印快速加工，

　　适配不同的加工工艺条件，不管是赛事阶段的快速样件制作，还是小批量的零件装配，都能控制加工成本与制作周期。齿部的厚度与轮体主体厚度保持一致，没有做额外的减薄处理，保证齿部有足够的结构强度，即便在机器人出现碰撞、轮轴受侧向力的情况下，齿部也不会出现弯折变形，避免因为零件变形导致编码器采样失效。中心安装孔的边缘做了微小的倒角处理，装配时能顺利导入轴端，不会因为孔口的毛刺导致装配卡滞，也能减少装配时对轴表面的划伤。从装配适配性来看，这款编码轮不需要额外的定位法兰，依靠轴上的顶丝或者轴肩定位就能完成固定，安装流程简单，在机器人调试阶段如果需要调整编码轮与采样器的相对位置，也能快速松脱调整，不需要拆卸周边的其他结构件。在实际的机器人调试场景中，这种八齿结构的编码轮每旋转一圈就能输出八个脉冲信号，配合控制器的倍频采样，能满足短跑机器人高速行进时的位置反馈精度要求，不会因为脉冲数过少导致距离检测分辨率不足，也不会因为齿数过多导致信号频率过高超出控制器的采样上限，在采样精度与控制器负载之间找到了合适的平衡点。轮体的表面采用哑光处理，避免光滑表面反光对光电编码器的光信号产生干扰，保证通断信号的阈值稳定，不会出现误触发的问题。
