迷你口香糖糖果售卖机结构设计

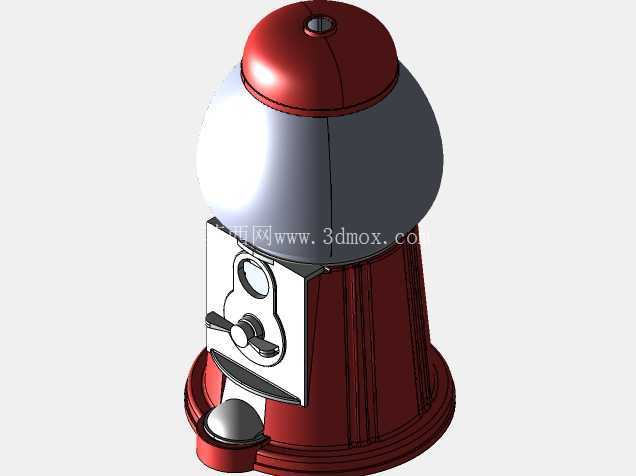

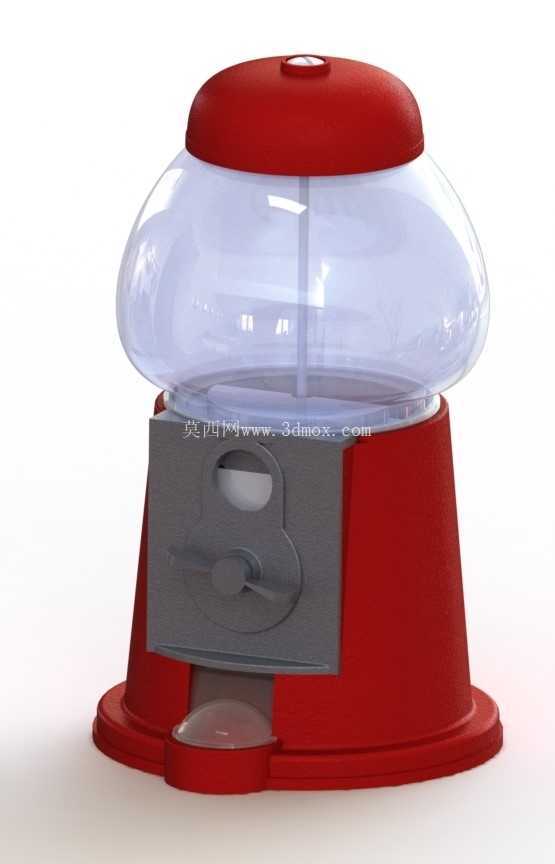

　　这套小型糖果售卖装置的建模重点并不在复杂传动，而在把日常使用中容易被忽略的人机动作、硬币触发、出料路径和透明储料空间整合到一个紧凑壳体里。整机采用下部红色锥台机身、中部透明鼓形储料仓和上部红色圆盖的布置，视觉上接近桌面型零食分发设备，实际结构则围绕“投币—转动旋钮—定量出料—取料”这一连续动作展开。下部机身承担安装基准作用，前侧设置硬币投入区、旋转操作盘和底部取料槽，透明仓内设置中心导料立柱，使糖果在仓内堆积时仍能围绕出料机构形成稳定流动。

　　从应用场景看，这类装置常用于门店前台、家庭娱乐区、儿童活动空间、休闲餐饮等候区以及小型展示陈列环境。它不像大型自动售货机那样依赖电控系统和货道，而是通过机械硬币机构限制单次操作，用户投入硬币后旋转前部拨盘，内部拨料件将少量糖果从储料仓带入落料通道，最终滑至前方取料口。由于售卖对象多为 Jelly Belly 类糖豆、口香糖球或相近尺寸的圆形零食，设计时需要特别关注颗粒卡滞、重复出料和空转问题。模型中透明仓的大圆弧外形不仅提供可视容量，也减少了糖果在边角处堆积的死角；下部锥台向内收拢，使整机放置 footprint 小于储料仓外径，桌面占用更集中。

　　结构设计上，红色底座可视为主要承载件，前侧灰色面板嵌入硬币槽、旋钮轴和出料导向区域。面板与底座之间需要保留足够的内部空间，用于布置硬币检测或阻挡片、转轴、拨料轮以及落料滑道。旋钮位于面板中部，操作半径应满足成人和儿童均可单手旋转；转轴高度不宜过低，否则用户手腕会贴近底座前缘，也不宜过高，否则会侵占透明仓下沿的密封与支撑区域。取料口布置在底座前下方，开口上方设置弧形挡边，既能让糖果顺利滑出，又能避免手部直接伸入内部机构。

　　透明储料仓是整机外观和功能的结合件。其外形为鼓形透明罩，下部与红色底座环形配合，上部由红色圆盖压紧。仓体最大直径位于中上部，向下逐渐收束至底座接口，这种形态有利于糖果在自重作用下向中心出料区聚拢。中心立柱从底座延伸至仓盖附近，既可以作为透明罩的内部视觉轴线，也可限制糖果在拨料过程中整体翻滚，降低桥接架空概率。工程建模时需要注意透明仓壁厚、上口密封圈或止口、下口定位环以及仓盖卡扣的协调；若采用注塑透明件，外壁应保持大圆角过渡，避免尖角造成应力集中和外观缺陷。

　　出料机构的核心在于单次定量。拨料轮或转盘上应设置与糖果尺寸相匹配的容料腔，旋转一周只允许有限数量的糖豆进入落料通道。容料腔过大时会一次释放过多糖果，过小则容易被糖豆卡住；对于球形口香糖，腔体入口应做倒角或圆弧引导，使颗粒在拨盘转动时被平滑带入，而不是被硬性剪切。硬币机构可通过锁止片控制旋钮自由旋转角度，未投入硬币时操作盘被阻挡，投入后阻挡片释放，旋钮完成设定角度后复位。该类机构不必追求复杂电子识别，但需要保证硬币通道、退币空间和机构复位弹簧的位置不与落料通道干涉。

　　安装边界方面，整机放置在水平台面上使用，底部环形裙边提供接触支撑，设计时应控制底座直径与重心高度的比例。透明仓装满糖果后，上部质量增加，若底座支撑半径过小，旋转旋钮时可能产生明显晃动；因此底座外沿需要形成稳定支撑环，脚垫或防滑面可布置在环形底面。前侧取料口与台面之间应保留抬手空间，开口下沿不宜贴死台面。维护时，上部圆盖应可打开，用于补充糖果；透明仓与底座之间若设计为可拆结构，需要在止口处兼顾定位和防转，避免用户拧动旋钮时仓体随动。

　　从逆向建模角度看，这类产品适合用卡尺、半径规和角度测量配合完成外形复刻。底座锥度、透明罩鼓形曲线、圆盖拱高、前面板倾斜角和旋钮位置都影响装配关系。建模时可先建立整机中心轴，再以旋转特征生成底座、仓体和盖体的基础曲面；前面板、硬币槽、旋钮、取料口和内部拨料件单独拆件，最后按实际装配关系检查干涉。尤其要核对拨料轮顶端与透明仓下口的间隙、落料通道与取料口的对位，以及转轴穿出面板后的密封和固定方式。整体结构虽然小巧，但涵盖了壳体、透明容器、硬币锁止、旋转拨料、落料导向和人机交互等多个机械设计要点，对小型桌面机械产品的结构拆解和造型训练具有较好的参考价值。
