组合式全新风空气处理机组结构设计

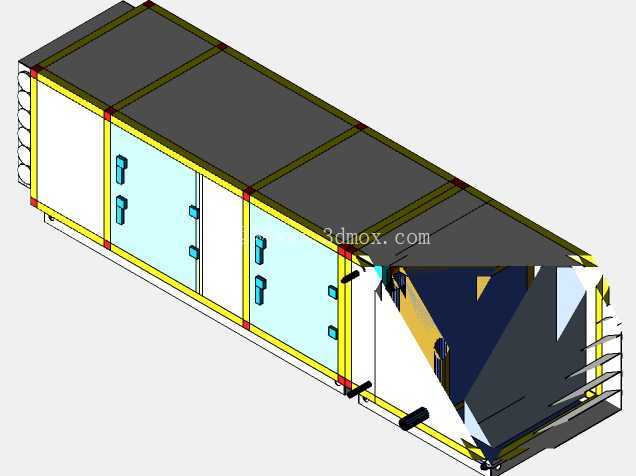

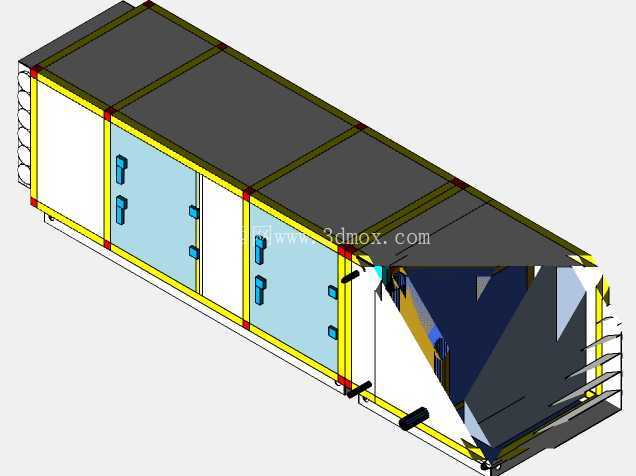

　　这套三维结构对应的是暖通空调系统里承担全新风工况的组合式空气处理段，整体采用长条形分段箱体布局，在电子洁净厂房、医院手术部、制药车间、商业综合体新风预处理、工业涂装送风等场景中都有大量应用。现场布置时，机组通常落地安装在空调机房、屋面设备平台或技术夹层内，进风端接驳室外取风百叶与初效过滤段，出风端通过送风干管向各空调区域输送经过处理的新鲜空气，完全替代混风工况下回风占比过高的问题，保证送入室内的空气全部来自室外，经多级处理后满足卫生、洁净与温湿度要求。

　　从结构拆分逻辑来看，箱体沿气流方向被框架分隔为多个独立功能舱段，框架采用高强度型钢折弯成型的承力骨架，外护板为双层金属面板夹保温芯材的夹芯板，板缝处做密封压条处理，既降低机组运行时的冷量损耗，也避免箱体内外温差导致的壁面结露。段与段之间采用法兰对接、紧固件锁紧的连接方式，现场可根据运输通道尺寸分段进场后再拼装，大幅降低整体吊装与长途运输的尺寸限制。检修面沿箱体长度方向连续布置多扇密封检修门，门上配置压紧式门锁与铰链，开门后人员可直接进入舱内更换滤材、检修盘管、清理风机与冷凝水盘，日常运维不需要拆解整体箱体。

　　气流组织上，室外新风首先进入入口段，依次经过粗效、中效乃至高效过滤模块，拦截空气中的粉尘、颗粒物与微生物；随后进入热交换段，根据季节工况切换冷热水盘管或直接膨胀式换热盘管，夏季对高温高湿新风进行降温除湿，冬季对低温新风进行加热升温，部分工况下还可在段内增设加湿模块，在干燥季节调整送风相对湿度。换热段下方设置整体坡度的冷凝水盘，水盘最低点接驳水封排水管，保证除湿过程中产生的冷凝水顺利排出，同时防止机房内异味通过排水管倒灌进入机组。后续段体可配置送风机段、消声段与均流段，风机采用减震底座安装，进出口设置软接，阻断振动向风管与建筑结构传递，消声段内置阻性消声材料，降低风机运行产生的气流噪声，最终送出的气流经均流板整理后风速均匀，避免风管内出现局部偏流、阻力陡增的问题。

　　外形尺寸方面，这类机组的长宽高完全根据项目所需新风量、过滤等级、换热负荷定制，长向分段数量随功能段增加而延伸，框架立柱的截面尺寸随机组整体重量、面板承压能力选型，保证机组在额定风压下面板不出现明显鼓吸变形。安装边界需要在机组检修侧预留不小于一扇检修门完全开启的操作空间，两端同时预留风管对接、阀门安装与过滤器抽拉的余量，底部设置槽钢基础或混凝土基座，基座高度高于地面排水坡度，防止机房地面积水浸入箱体底部。三维建模过程中，所有骨架梁、护板、检修门、门锁铰链、内部盘管、风机支座、冷凝水盘都按实际装配关系搭建，段体对接处的孔位、密封垫预留位置完全对齐，设计人员可直接在模型中核验过滤器抽拉路径、人员检修通行空间、管线接驳方位，提前规避现场安装时部件干涉、检修空间不足、风管对接错位等常见问题，也可为后续机组的强度校核、气流模拟、保温层厚度核算提供完整的结构参照。
