五轴联动加工变截面螺旋扭曲异形件

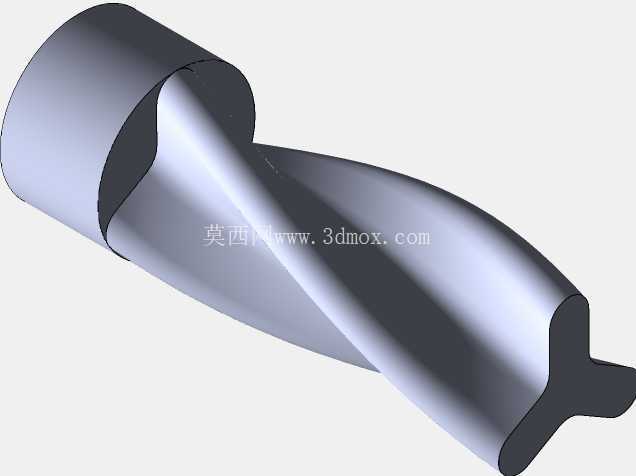

　　这类变截面螺旋扭曲结构在常规三轴设备上很难一次完成连续曲面加工，通常需要借助五轴联动机床，通过刀轴随曲面法向实时摆动来避免刀具夹持部位与工件发生干涉。实物样件一端保留近似圆柱的装夹基准，另一端过渡为非圆异形轮廓，中间主体沿轴向连续扭转，截面形状在长度方向上平滑变化，没有突兀的台阶或折线，适合用来验证多轴编程中的驱动曲线、投影方向、刀轴控制策略以及后处理输出是否稳定。

　　从现场加工角度看，圆柱端可直接作为棒料装夹区域，便于三爪卡盘或精密筒夹夹持；在小批量试切时，也可以在该端预留工艺凸台，用于打表找正、设定工件坐标系，加工完成后再通过车削或线切割去除。异形端则承担功能轮廓验证作用，其边缘与螺旋面之间需要保持连续相切关系，若刀轴计算不合理，很容易在曲面根部出现欠切、刀纹错位或表面接痕。

　　该类零件常见于复杂叶轮通道、螺旋输送元件、异形刀具槽型、塑料挤出变距螺杆、食品输送转子以及一些教学考核样件的前期方案验证。虽然图中结构并非完整工业产品，但它把多轴加工中最容易暴露问题的几个要素集中在同一坯料上：既有开放曲面，又有侧向倒扣趋势；既有规则圆柱面，又有沿轴向旋转的非规则截面；既要求刀路连续，又要求刀具在深腔区域保持合理姿态。因此在工艺规划时，不能只按普通曲面铣削思路处理。

　　建模阶段应优先保证骨架曲线与截面轮廓之间的约束关系。螺旋主体可由一条中心引导线控制扭转节奏，再配合多个不同角度的截面轮廓进行放样或扫略；截面在旋转过程中要控制面积变化率，避免局部曲率突然增大。圆柱段与扭曲段相接处需要设置足够的过渡区域，使曲率连续，否则精加工时刀具方向变化过快，会造成机床旋转轴进给波动，表面出现疏密不均的刀纹。异形端部的轮廓不宜形成尖锐薄边，实际加工中应保留最小圆角，以降低崩边和振动。

　　尺寸边界方面，圆柱端直径决定卡盘夹持范围，坯料长度要覆盖扭曲主体、端部轮廓以及装夹余量；若采用棒料一次性五轴铣削，轴向悬伸不能过长，必要时应使用尾座顶紧或增加辅助支撑。扭曲段的最大回转半径受机床行程、刀具长度和安全间隙共同约束，编程时需要把工件、夹具、刀柄和主轴头作为整体进行碰撞检查。对于摆转幅度较大的区域，应优先选用短刃长刀具或锥度刀柄，在保证切削刚性的同时减少干涉风险。

　　粗加工可采用动态铣削方式去除大部分余量，刀路围绕圆柱坯料分层推进，尽量保持均匀切削厚度；半精加工重点修复粗加工后残留的不等厚余量，使精加工前曲面余量稳定在较小范围内；精加工则以连续螺旋刀路或沿引导线流线刀路为主，减少频繁抬刀。刀轴控制不宜简单固定为垂直于某一平面，而应根据曲面扭转方向采用相对驱动体、侧刃驱动或插值刀轴，使刀具在整个扭曲通道内保持一致的接触状态。

　　检测时，圆柱基准面可用于三坐标或跳动检测，螺旋曲面则需要通过关键截面线、轮廓度和表面粗糙度综合判断。若用于五轴教学或工艺试切，该样件还能直观反映后处理在旋转轴极限位置、线性化误差、进给速度平滑以及坐标系转换方面的表现。整体结构虽然简洁，但对建模连续性、刀路策略、装夹刚性和机床联动性能都提出了较完整的检验要求。
