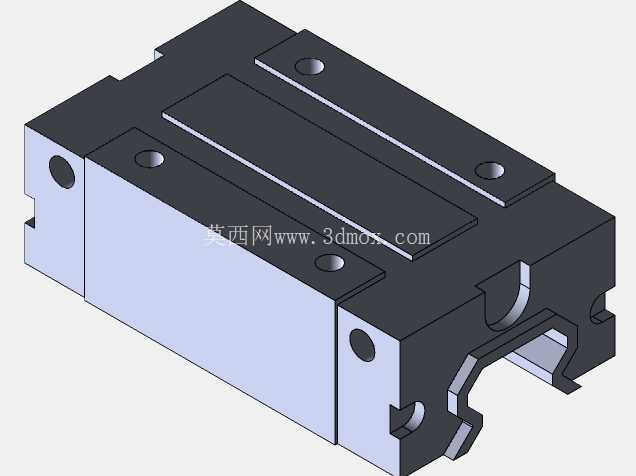

线性导轨滑块精密结构三维数模

　　做非标设备设计快十二年，经手的直线传动部件选型没有一百也有八十，这次拆解建模的这款导轨滑块，是车间里数控加工中心进给轴、自动化点胶设备X轴模组上用得最多的标准规格，刚拿到实物测绘的时候就觉得，很多新手工程师容易忽略的安装细节，在这个滑块的结构里都藏着设计巧思。先从实际应用场景说，这类滑块不是只给机床用的，小到桌面级3D打印机的运动轴、电子厂SMT生产线的接驳台移载机构，大到龙门铣床的重载进给单元、仓储堆垛机的水平行走导向，只要是需要高精度直线往复运动的工位，基本都能看到同结构滑块的影子，不同的只是滚道预压等级、密封件配置和安装孔距的差异。很多刚入行的设计师选滑块的时候，只会盯着额定动载荷参数选，忽略安装边界的尺寸约束，这款滑块的本体采用上下分体式的装配结构，上部的安装基面做了0.02mm的平面度公差要求，四个沉头安装孔的位置度公差控制在0.01mm以内，安装的时候不需要额外做基面刮研，只要把设备安装导轨的基准面铣到Ra1.6的粗糙度，就能直接锁紧固定，比早期的一体式滑块省了至少半小时的装配调校时间。再看功能设计，滑块两端的端盖部分集成了储油腔和防尘密封唇，之前给汽配厂做焊接生产线的移载机构时，用过不带内置储油腔的滑块，车间里焊接飞溅多、粉尘大，不到三个月滚道就出现点蚀，换了这款带双层密封和内置储油结构的滑块之后，日常维护只需要每三个月从注油嘴打一次锂基脂，密封唇能把大部分焊渣、切削碎屑挡在滑块外部，储油腔缓慢释放的润滑脂能在钢珠和滚道之间形成持续的油膜，不会出现干磨导致的行走卡顿、精度丢失问题。

　　设计的时候特意还原了滑块内部的回流道结构，很多网上下载的免费滑块模型都把回流道做成了直角过渡，实际生产里这种直角结构会让钢珠循环的时候出现卡顿，运行噪音能超过65分贝，这款滑块的回流道做了顺滑的圆弧过渡，钢珠从承载区进入回流区的时候没有硬碰撞，正常运行时的噪音能控制在40分贝以内，适合用在对噪音有要求的电子组装车间、医疗设备生产工位。说到安装边界尺寸，这款滑块的总宽度比同载荷等级的窄型滑块宽8mm，但是整体高度低了5mm，在做Z轴垂直安装的模组时，更低的安装高度能缩小整个模组的倾覆力矩，之前给客户做立式检测设备的Z轴选型，一开始选了高款滑块，算下来Z轴伸出到最大行程时，倾覆力矩刚好超过额定值12%，换成这款低重心结构的滑块之后，不用额外加配重块就满足了载荷要求，还省了10%的安装空间。

　　滑块侧面的两个定位销孔是很多建模者容易漏掉的细节，在做高精度定位的工位时，比如CNC工装的滑台、视觉检测的对位平台，只靠螺丝锁紧会存在微小的装配间隙，这两个定位销孔能配做圆柱销，把滑块和安装板的相对位置完全锁死，重复定位精度能稳定在0.005mm以内，不会因为频繁往复运动出现螺丝松动导致的位置偏移。还有下部的刮屑板结构，在有切削液、金属碎屑的加工场景里，刮屑板能先把导轨表面附着的大颗粒铁屑刮掉，再由后面的密封唇做二次密封，不会出现铁屑卡进滚道导致滑块抱死的问题，之前有客户把普通密封的滑块用在磨床的工作台上，磨屑进到滚道里把导轨面拉出了深沟，换了带刮屑板的同规格滑块之后，用了两年多导轨面还没有明显的磨损痕迹。

　　建模的时候特意把所有安装孔的沉头深度、螺纹深度都按实际加工的尺寸做了还原，很多新手画模型的时候不注意沉头深度，选了内六角螺丝之后发现螺丝头凸出来，干涉到上面安装的工装板，这款滑块的沉头深度是按M5内六角螺丝的标准头高设计的，锁紧之后螺丝头完全沉在安装面以下，不会有突出的干涉点。另外滑块两端的注油嘴位置做了双向可选的设计，不管是从滑块正面还是侧面接油管都能安装，不用在装配的时候额外加工油嘴安装位，给管路布置留了足够的空间，在做紧凑结构的设备时，不会因为油嘴位置和其他部件干涉而重新改滑块的安装方向。
