法兰端盖式液压缸活塞总成结构

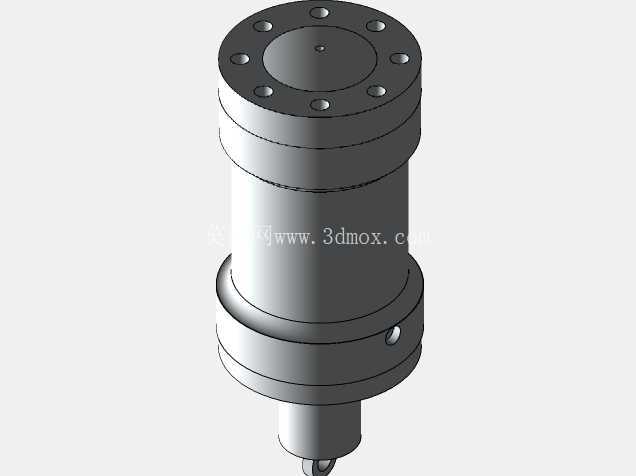

　　该结构对应工业现场常见的法兰安装式液压缸与活塞总成，主要承担液压能向直线机械运动的转换任务。整机外形呈竖直圆柱布局，上端采用带均布螺栓孔的圆形法兰端盖，缸筒中段为承压主体，下端设置伸出杆与侧向油口，整体轮廓紧凑，适合在空间受限但需要稳定推拉力的设备中布置。

　　从实际使用场景看，这类油缸广泛出现在工装夹具夹紧、模具顶出、专用设备压装、升降平台推动、自动化工位进给以及小型压力执行机构中。上端法兰面可直接贴合设备安装板，通过圆周布置的紧固件实现轴向固定；这种安装方式能够较好承受往复载荷，缸体轴线与被驱动部件保持同轴，可降低偏载带来的密封磨损。下端活塞杆作为运动输出端，与外部滑块、压头、摆臂或夹具连接时，通常需要配合关节轴承、导向套或浮动接头，避免侧向力直接作用于杆密封。

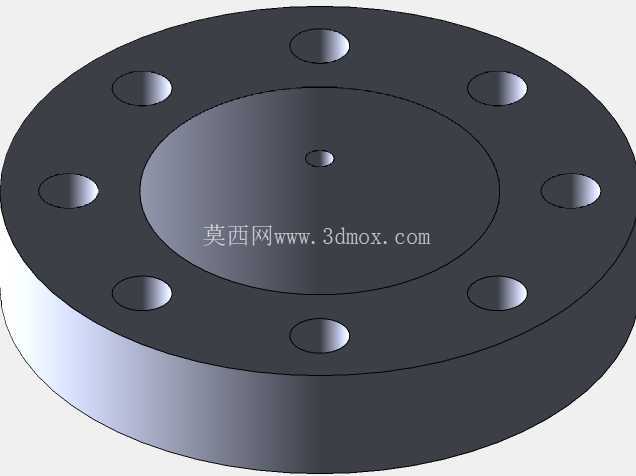

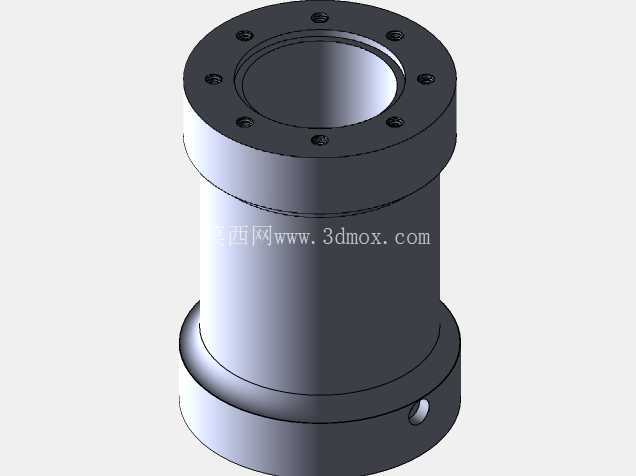

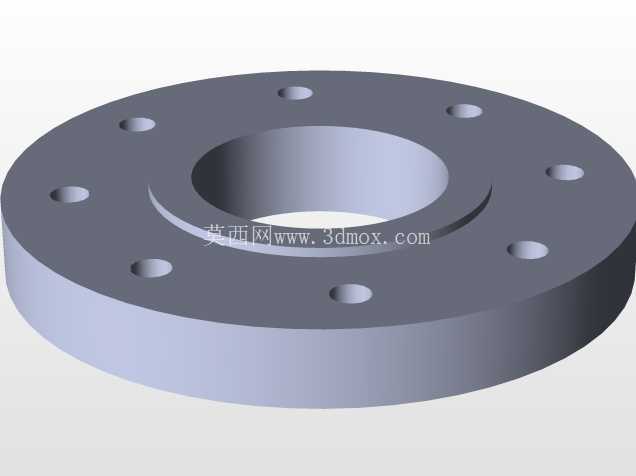

　　结构设计上，模型将缸筒、端盖、活塞、活塞杆和油口关系完整表达出来。顶部法兰端盖厚度较大，既承担封闭压力腔的作用，也为螺栓连接提供足够压紧面积；端盖上的孔位沿圆周均匀分布，有利于装配时按对角顺序预紧，使密封面受力均匀。缸筒外部采用阶梯圆柱形态，不同直径段对应加工、定位或装配边界，内部则需要保证较高的圆度、直线度和表面质量，以减少活塞运动过程中的内泄漏与摩擦损耗。

　　活塞位于缸筒内部，是压力油作用面积的核心零件。其外径与缸筒内壁形成配合关系，外周需要预留密封件、导向环和耐磨环的安装槽。实际工程中，活塞密封并非单一零件完成全部功能：静密封用于活塞与活塞杆之间的固定连接，动密封负责阻隔两腔压力油，导向耐磨环则承担径向支承，防止金属活塞直接接触缸筒。若油缸用于高频往复工况，还需关注密封材料与液压油温度、压力等级的匹配，避免因发热导致密封寿命下降。

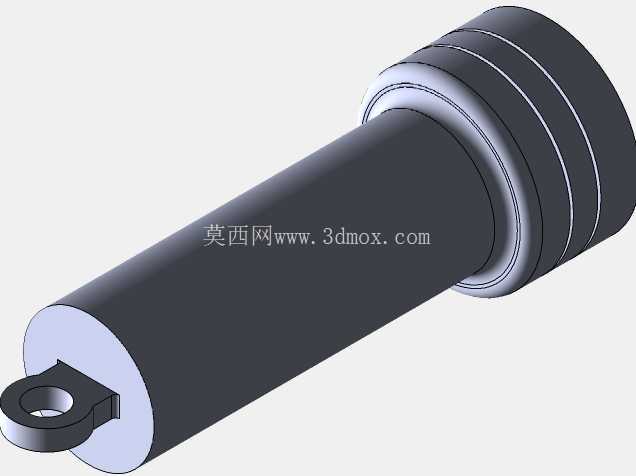

　　活塞杆从下端伸出，杆部表面通常需要淬火、磨削或镀铬处理，以获得耐磨、耐腐蚀和较低粗糙度。杆端与端盖之间设置导向与密封区域，该区域既要保证活塞杆平稳滑动，又要防止外部粉尘、切削液或焊渣进入缸内。模型中下侧缸盖与杆部形成明显台阶，工程出图时应明确杆径、伸出长度、导向长度以及最小缩回空间，防止设备运行到极限位置时发生机械干涉。

　　侧向油口的位置提示该油缸采用外部管路供油。油路进入缸体后分别连通无杆腔和有杆腔，通过换向阀改变压力油方向，即可实现活塞杆伸出或退回。两腔有效面积不同，因此相同供油压力下，伸出力通常大于退回力，而退回速度可能高于伸出速度。选型时不能只看缸径，还需要结合杆径、行程、工作压力、流量、负载方向和安装姿态校核推拉力与运动速度。

　　外形尺寸与安装边界方面，顶部法兰外径决定安装板开孔或沉台范围，法兰螺栓孔分布圆需要与主机支架孔系一致；缸筒外径影响周边管路、护罩和检修空间；活塞杆直径决定前端连接座尺寸；侧向油口则要预留接头、软管和扳手操作空间。若竖直安装，应考虑活塞杆及负载自重对缩回动作的影响；若水平安装，则需重视导向支承和挠曲问题，不宜让油缸长期承受较大横向弯矩。

　　建模过程中，圆柱同轴关系、法兰孔阵列、端盖贴合面、活塞杆伸出段和油口位置是表达重点。结构设计师可在此基础上补充密封沟槽、挡圈、油道、螺纹规格和倒角细节，用于方案评审或装配干涉检查；设备维护人员也可通过该三维结构直观理解油缸拆装顺序：先解除外部管路与负载连接，再拆卸端盖紧固件，随后抽出活塞组件并检查密封、缸壁和杆面状态。整体而言，该模型抓住了液压缸最核心的承压腔体与直线执行特征，适合作为液压执行机构设计、教学演示和设备布局参考。
