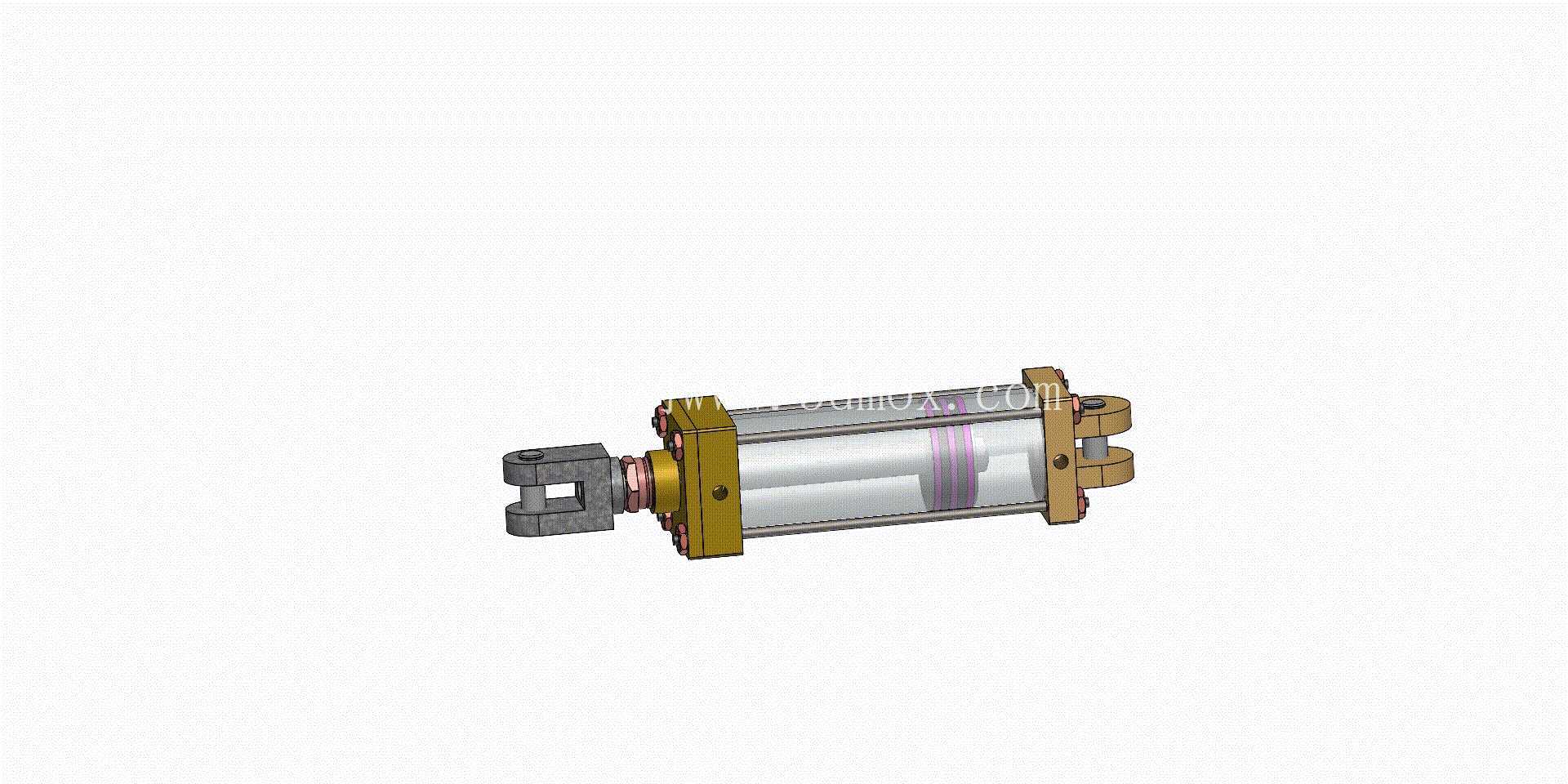

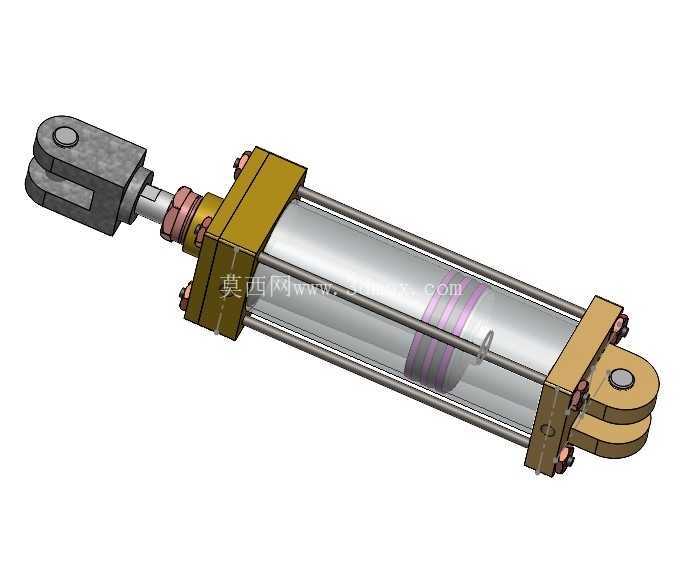

在液压传动系统的实际落地场景中,这类带双耳铰接结构的活塞组件是把液压能转化为直线往复机械能的核心执行部件,广泛适配工程机械的动臂驱动、机床夹具的夹紧动作、自动化生产线的工件推料、冶金设备的炉门启闭这类需要直线推拉输出的工况,相比电推杆与气缸,它能在同等安装空间下输出更大的推拉力,且运行平稳、过载保护实现简单,在重载工业场景的适配性更强。从结构设计逻辑来看,整个组件的核心是活塞与活塞杆的刚性连接段,活塞本体上开设有多道密封槽,用来装配格莱圈、导向环与防尘圈,既保证活塞腔与杆腔之间的压力油不会内泄,也能避免活塞杆往复运动时把外界的粉尘、切削液带入缸筒内部划伤内壁;活塞杆的外伸端做了双耳铰接结构,销孔的同轴度公差控制在0.02mm以内,避免安装后出现卡滞、偏磨的问题,缸筒两端的端盖分别采用拉杆锁紧与螺纹连接的组合固定方式,既保证额定工作压力下的结构强度,也方便后期拆解更换密封件。
做三维建模的时候,首先要确定的是安装边界尺寸:整个组件收缩状态下的总长度要匹配设备预留的安装空间,双耳铰接端的销孔中心到缸筒尾部铰接点的最小中心距,要满足设备最小行程位置的避让要求,伸出后的最大中心距要覆盖工作行程的极限位置,不会出现拉脱或者顶死的情况;缸筒的外径尺寸要和周边的管线、结构件预留至少10mm的安全间隙,避免设备运行过程中出现磕碰。活塞的宽度设计要兼顾导向性与密封件的安装空间,过窄会导致活塞在缸筒内往复运动时出现偏摆,加剧密封件的偏磨,过宽则会浪费缸筒的有效行程,增加不必要的材料成本;活塞杆的直径要根据额定工作压力下的最大推力做强度校核,同时要满足长行程伸出状态下的压杆稳定要求,避免负载过大出现活塞杆弯曲变形的问题。
两端的铰接结构都做了自润滑衬套的安装位,不需要频繁加注润滑脂就能保证铰接点的转动灵活性,适配户外、高空这类不方便日常维护的作业场景;缸筒外壁的光洁度要求不高,但内壁的珩磨精度要达到H8级公差,表面粗糙度控制在Ra0.4以下,才能保证活塞密封件的使用寿命,减少内泄带来的压力损失。在实际选型适配的时候,要注意这个组件的铰接安装方式允许缸体在一定角度范围内摆动,非常适配安装基座存在小幅度位移、或者执行端需要随工件位置微调的工况,比如工程机械的转向助力结构、自卸车的货箱举升驱动,都需要这类带铰接端的活塞组件来补偿安装与运动过程中的角度偏差,避免活塞杆承受径向力导致密封件过早损坏。
建模过程中所有的配合公差都按照液压元件的行业标准设定,密封槽的尺寸严格对应常用标准密封件的规格,不需要二次修改就能直接导出工程图用于生产加工,也能直接导入液压系统的整体装配模型中做运动仿真,验证全行程范围内是否存在结构干涉,提前排查安装与运行过程中可能出现的问题。
