机加工用螺杆式手动台钳结构设计

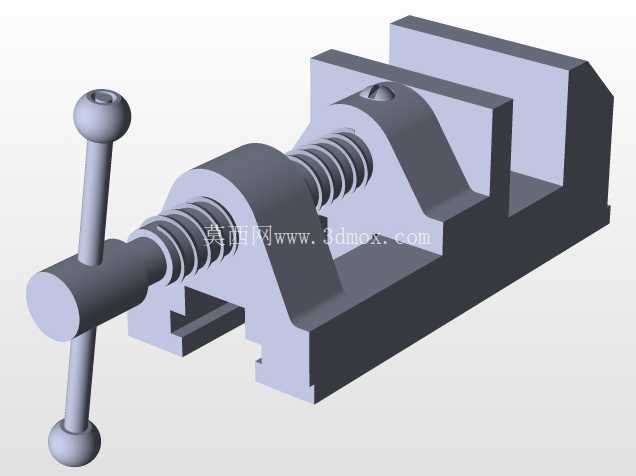

　　这款手动台钳的结构设计完全围绕机加工、钳工装配场景的实际装夹需求展开，区别于重型液压台钳的大吨位夹紧特性，这款螺杆驱动的台钳更适配小型零件的精密装夹作业，常见于台式钻床、小型铣床的工位配套，也可单独作为钳工工位的基础工装，完成零件划线、打磨、小零件修配、小型组件压装等工序的工件固定。从功能实现逻辑来看，整套夹紧机构依靠梯形螺纹副的传动特性实现夹紧力的线性输出，摇臂两端的球形手柄设计充分考虑了手动操作的施力习惯，操作人员可以通过转动手柄带动丝杆旋转，驱动活动钳身沿固定钳身的导轨槽做直线往复运动，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现钳口松动、工件移位的问题，不需要额外增加锁止机构就能维持稳定的夹紧状态，这也是手动螺杆台钳经过长期工业验证保留下来的核心结构优势。

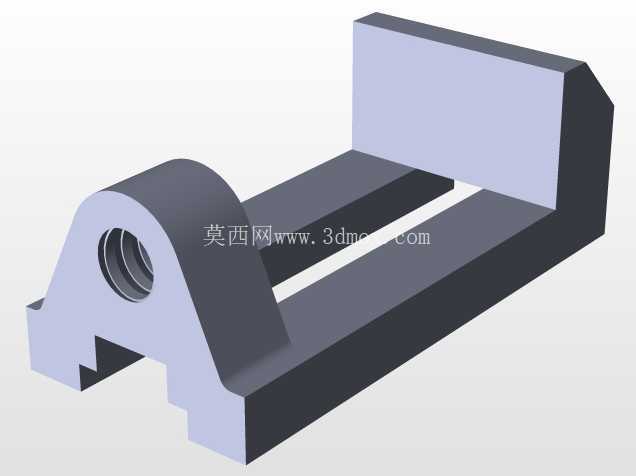

　　在结构设计的细节处理上，固定钳身采用一体式的L型基座结构，基座底部预留了标准的工装安装孔位，可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装边界完全匹配常规小型机加工设备的工作台T型槽间距，不需要额外制作过渡转接板就能完成安装固定。活动钳身与固定钳身的配合面采用了燕尾槽式的导向结构，这种导向结构的间隙可以通过侧边的调节镶条进行调整，长期使用出现导向磨损后，不需要更换整体构件，只需要微调镶条的压紧螺丝就能恢复导向精度，有效延长了工装的整体使用寿命。

　　钳口部分采用了可更换的分体式钳口板设计，钳口板表面加工有交叉的防滑网纹，针对不同材质的工件装夹需求，还可以更换带软质垫层的钳口板，避免装夹过程中夹伤工件的已加工表面，钳口板通过沉头螺丝固定在钳身上，磨损后更换操作十分便捷，不需要对台钳主体进行拆解。从尺寸适配性来看，这款台钳的钳口张开行程覆盖了常规小型机械零件的装夹尺寸范围，钳口深度可以满足大部分盘类、轴类、小型板类零件的装夹需求，不会出现钳口深度不足导致工件装夹悬空的问题。丝杆的支撑端采用了铜质衬套作为转动支撑，相比直接的钢件对磨，铜衬套的耐磨性能更好，同时可以降低丝杆转动过程中的阻尼，让手动操作的手感更加顺畅，长期使用后只需要更换铜衬套就能恢复转动精度，维护成本极低。

　　在实际生产场景中，这类台钳的使用频率极高，不管是单件小批量的零件修配，还是批量小型零件的钻孔、攻丝、倒角工序，都能快速完成工件的装夹定位，相比复杂的专用夹具，这类通用台钳的适配性更强，不需要针对特定零件制作专属的夹紧结构，就能覆盖绝大多数小型零件的装夹需求。设计过程中充分考虑了日常使用的维护便利性，所有的转动配合面都预留了注油孔，可以定期加注润滑脂降低螺纹副和导向面的磨损，整体结构没有复杂的异形构件，所有零件都采用常规的机加工工艺就能完成加工制作，生产制造成本可控，同时结构的可靠性经过了长期的工业场景验证，不会出现复杂机构容易卡滞、失效的问题。钳身的整体结构采用了等强度的设计思路，在受力集中的丝杆支撑部位、钳口根部都做了加厚的加强筋结构，保证在最大夹紧力下不会出现钳身变形、断裂的问题，同时在非受力区域做了合理的减重设计，不会让整体结构过于笨重，方便工位之间的搬运调整。
