带防护壳法兰联轴器结构设计

　　这套带防护结构的法兰联轴器，面向常规工业传动里两根同轴轴端的刚性扭矩传递需求，整体由左右两个对接法兰盘、贯穿锁紧螺栓、中部轴套连接段以及外侧半包围防护壳体共同组成，在建模时完整还原了装配状态下各零件的配合关系，没有做简化省略，方便结构设计人员直接核对装配逻辑与安装空间。

　　从实际应用场景来看，这类联轴器多用于输送设备、中小型工业机组、泵类驱动端以及常规生产线传动轴系当中，承担电机端与负载端之间的扭矩传递作用，和普通外露法兰联轴器不同，这套结构额外增加了外侧护罩，在车间多粉尘、有细碎切屑或者周边存在人员通行风险的工况下，护罩可以阻挡外部杂物落入法兰对接面与螺栓间隙，也能避免旋转的螺栓、法兰凸缘直接外露，既降低杂物卡滞导致的连接松动风险，也满足传动部位的基础安全防护要求。

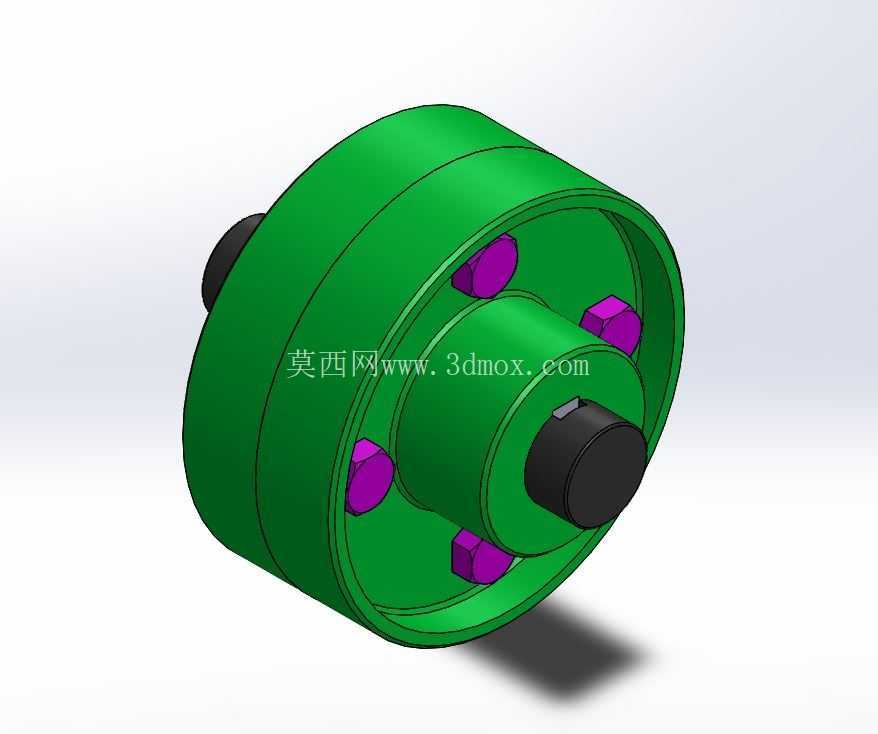

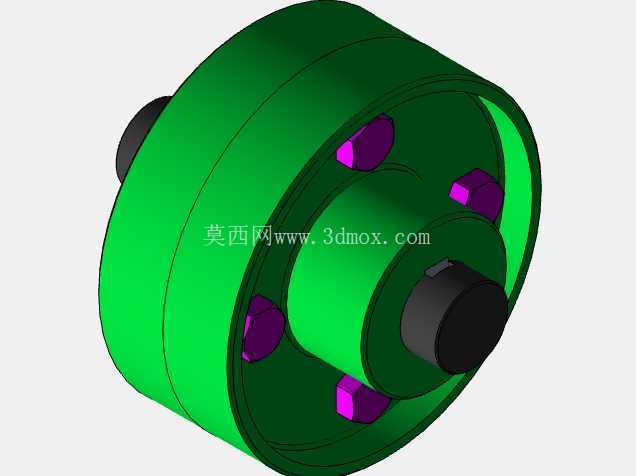

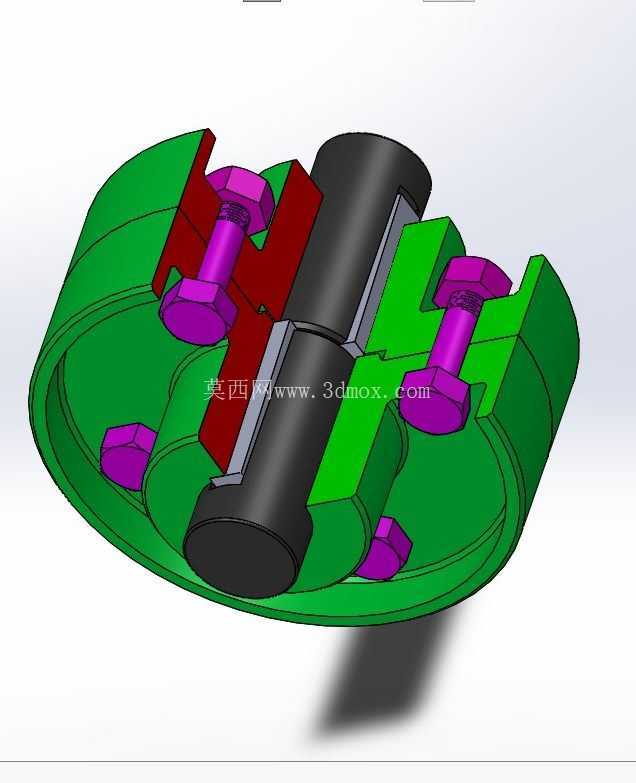

　　结构设计上，两个法兰分别通过轴孔与各自侧的传动轴配合，轴段对接位置采用嵌套配合的方式保证同轴度，法兰端面上沿圆周均匀布置螺栓孔，装配时螺栓贯穿两侧法兰孔后由螺母锁紧，依靠法兰结合面的摩擦力与螺栓的预紧力共同传递扭矩，建模中可以看到紫色的紧固件沿法兰圆周分布，锁紧后两个法兰端面完全贴合，不会出现径向错位。外侧的绿色护罩为分体合围结构，罩体轮廓完全包覆法兰盘与外露螺栓，仅预留两侧轴穿过的通孔，护罩自身不参与扭矩传递，主要作用是物理隔离旋转部件，护罩内壁和法兰外圆、螺栓头部之间预留了足够的旋转间隙，正常运转时不会和运动零件发生刮擦。

　　在安装边界方面，布局时首先要确认两侧轴的对中精度，刚性法兰联轴器对轴的同轴度偏差容忍度较低，若径向偏移或角向偏差过大，运转时会产生额外附加载荷，加速螺栓疲劳与轴端磨损，因此安装阶段需要先调整电机与负载的安装位置，保证两轴轴线重合后再锁紧法兰螺栓。轴向空间上，除了法兰本体与对接轴段的长度外，还要预留护罩的安装空间，护罩外径大于法兰盘外径，周边不能和设备机架、管线发生干涉；径向方向要预留扳手空间，方便装配时拧紧圆周分布的螺栓，护罩可在联轴器完成对中锁紧之后再进行合围固定，后期设备维护时拆开护罩即可检查螺栓预紧状态，不需要拆解整个联轴器。

　　设计思路上，这套结构优先保证传动连接的可靠性，法兰盘采用足够的径向厚度来承受工作扭矩，螺栓数量与规格按照传递扭矩的大小匹配，避免出现螺栓强度不足导致的传动失效；护罩的造型顺着法兰外轮廓做圆弧过渡，没有突兀的突出结构，既减少整体占用空间，也避免积尘堆积。和弹性联轴器相比，这类刚性法兰连接不存在弹性元件老化失效的问题，适合工况稳定、载荷平稳、轴系对中良好的传动场景，附加的防护结构弥补了普通刚性联轴器旋转部件外露的不足，在不需要补偿轴系偏移的常规传动单元中，能够兼顾连接刚性、使用寿命与操作安全性。建模过程中各零件的装配关系清晰，配合面、锁紧件、护罩的拆分逻辑都符合实际装配工艺，可直接用于传动方案选型参考、设备布局干涉检查以及教学演示当中，帮助设计人员直观理解防护型法兰联轴器的组成与安装逻辑。
