弹性套筒销联轴器结构设计

　　弹性套筒销联轴器在中小型动力传动系统中承担着连接两根轴并传递转矩的关键作用，常见于电机与减速器、泵组、风机、输送辊道以及轻工包装设备之间。这类联轴器的核心价值在于通过弹性销与套筒结构补偿两轴之间的径向、角向和轴向偏差，降低安装同轴度误差对轴承、密封件和轴端造成的附加载荷。现场设备运行时，基础沉降、机架焊接变形、电机底座加工误差以及热膨胀位移都会使理论对中状态发生变化，若采用刚性连接，交变弯矩会直接作用于轴伸和轴承；而弹性套筒销结构能够在传递扭矩的同时提供一定挠性，使传动链路在偏差工况下仍保持平稳。

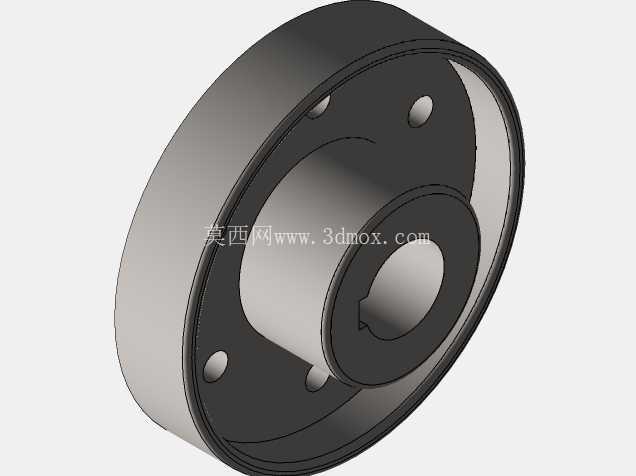

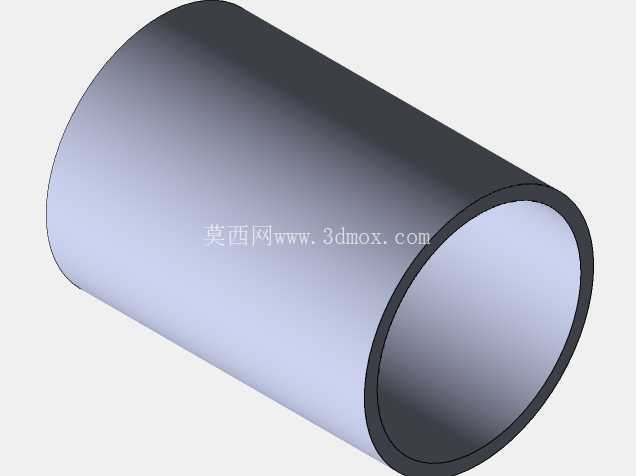

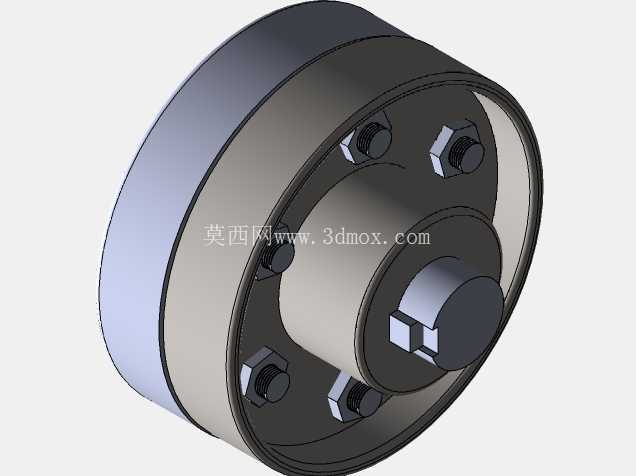

　　从结构组成看，该联轴器主要由两个半联轴器、弹性销、套筒、紧固件以及端部限位结构组成。两个半联轴器分别与主动轴和从动轴配合，轴孔区域承担定心与扭矩输入输出任务；端面沿圆周分布的销孔用于安装弹性销，销件贯穿两侧半联轴器，形成周向传力路径。套筒包覆在销连接区域外侧，既可以对弹性销形成防护，避免粉尘、切削液和飞溅物直接冲击销体，也能在部分结构中参与定位和约束，提高连接区域的整体性。端面上的螺栓按圆周均布，用于固定外侧盖板或限位盘，防止销件在高速旋转和振动条件下出现轴向窜动。

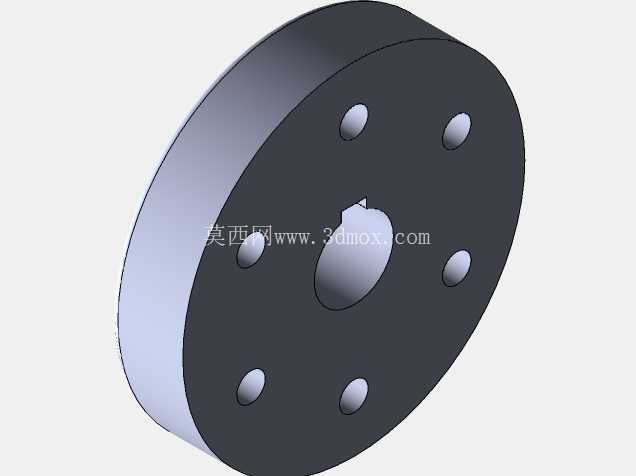

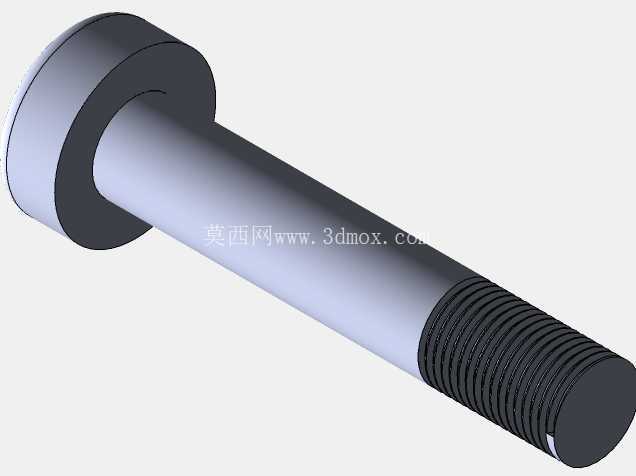

　　设计这类零件时，首先要明确传力路径。转矩由主动轴通过键连接或抱紧方式传入一侧半联轴器，再经端面销组传递到另一侧半联轴器，最后输出到从动轴。弹性销并非单纯的刚性圆柱销，其材料和结构需要具备适度变形能力，在销孔接触位置通过微小弹性变形吸收冲击。销孔数量、孔径和分布圆直径需要结合额定转矩、转速、冲击载荷以及允许的偏差量综合确定：分布圆越大，单个销承受的剪切力越小，但联轴器外径和转动惯量会相应增加；销孔数量增多可提高承载冗余，但对孔位加工一致性提出更高要求。

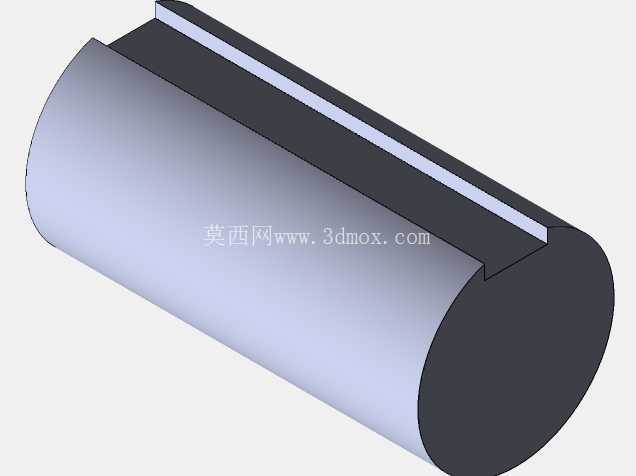

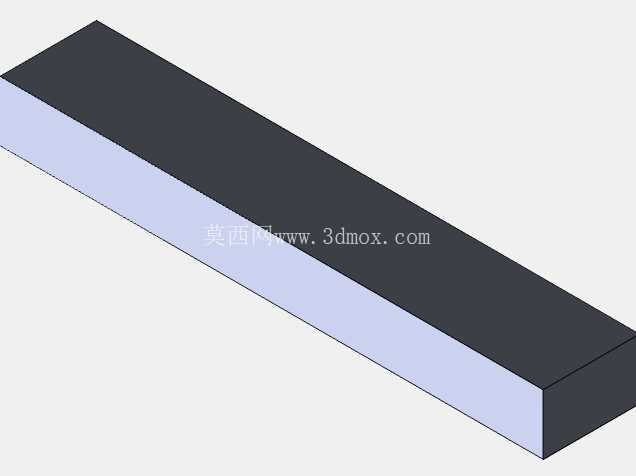

　　半联轴器的轮毂部分需要围绕轴径、键槽和锁紧方式展开。轮毂内径与轴伸采用过渡或小间隙配合，键槽宽度、深度和长度应保证接触面压处于合理范围，避免过载时键侧压溃。轮毂外径不能无限制增大，因为轮毂过于厚重会增加悬臂质量，使电机轴端承受额外弯矩；轮毂过薄则会降低轴孔支撑刚度，在频繁启停工况下容易产生扩孔或微松动。合理的做法是在轴孔周围形成连续承载环，使螺栓孔、销孔和轮毂外圆之间保留足够壁厚，避免应力集中区域相互叠加。

　　外形尺寸方面，这类联轴器通常呈短圆柱盘状，外径由销孔分布圆、套筒壁厚和外侧盖板空间共同决定，轴向长度则受轮毂配合长度、半联轴器盘厚以及装配间隙约束。安装边界需要重点校核三个位置：一是轴孔长度与设备轴伸长度匹配，防止紧固后半联轴器端面顶死轴承盖；二是外径与防护罩、机架内壁、管路和接线盒之间保留旋转安全间隙；三是两半联轴器对接后，销件、套筒和端盖不得与周围固定件发生摩擦。对于靠近电机风罩或泵体密封腔的布置，还应在三维装配中检查拆装空间，保证销件和螺栓能够使用常规工具完成装拆。

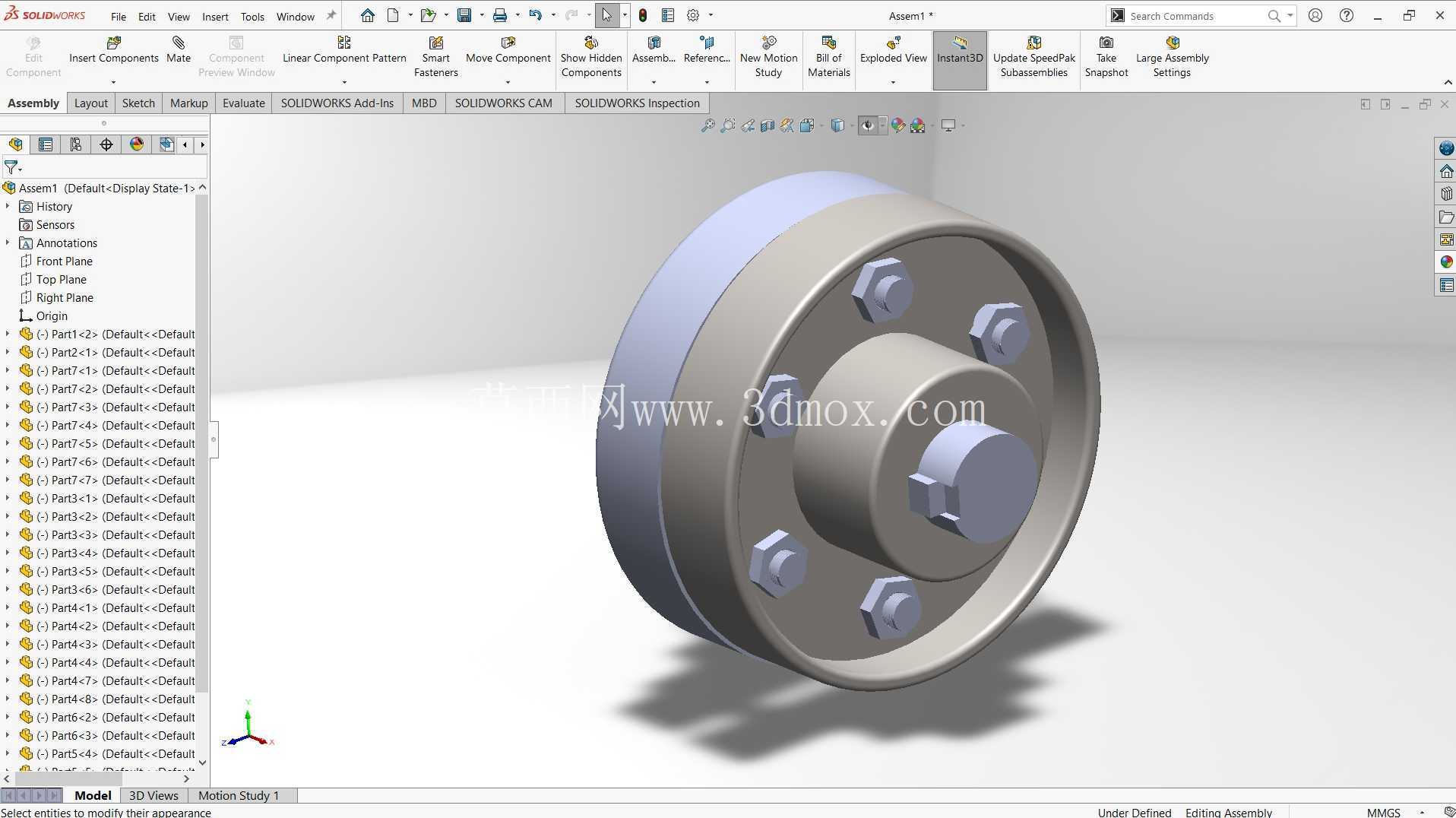

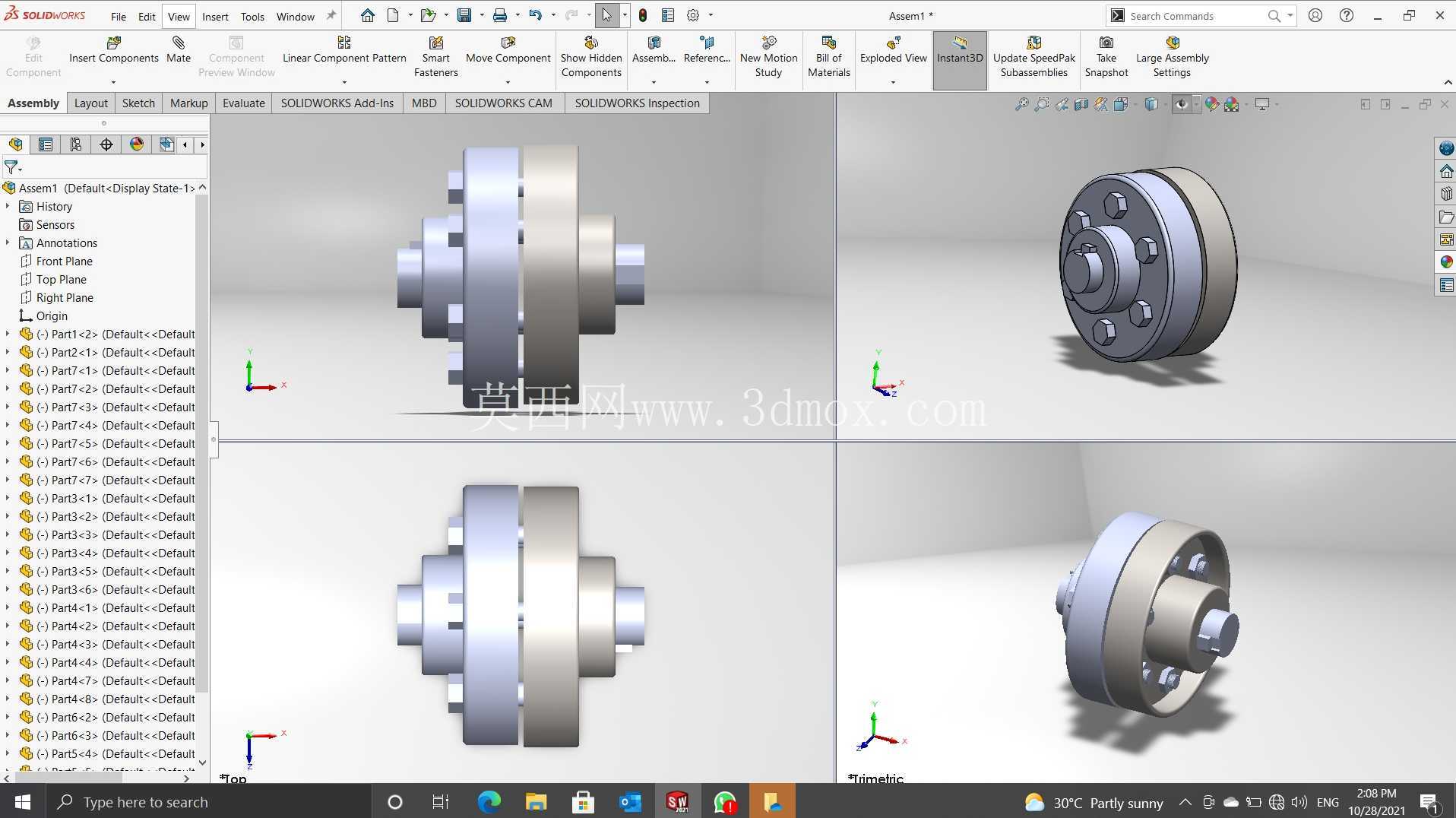

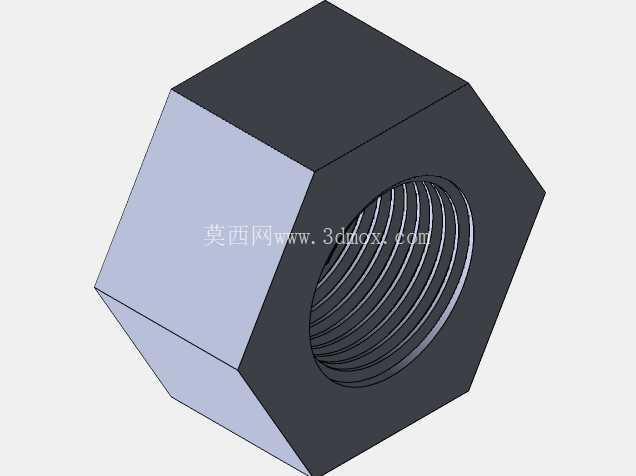

　　工程建模时，半联轴器本体适合采用回转特征建立基础轮廓，再在端面绘制销孔圆周阵列。销孔与弹性销之间应按实际配合关系建模，不宜简单合并为一个实体，否则后续检查干涉、装配间隙和工程图明细时会丢失零件层级。螺栓、垫圈和端盖需要独立成件，并在装配环境中按同心、重合和阵列约束定位。套筒内壁与半联轴器外圆之间的间隙要明确表达，间隙过小会因加工误差导致装配困难，间隙过大则会降低防护和定位效果。

　　该结构在运行中还具有一定缓冲特性。当设备启动、换向或负载突变时，弹性销受剪并产生微量变形，可削弱尖峰转矩对齿轮、轴承和电机轴的冲击。对于输送设备、搅拌装置和小型泵组这类负载波动较明显的场合，这种挠性连接比刚性凸缘联轴器更有利于保护传动部件。但它并不等同于大补偿量弹性联轴器，若两轴偏差超过销孔和弹性元件允许范围，销件会出现异常磨损、剪切发热甚至断裂，因此安装时仍需进行同轴度校正。

　　从维护角度看，圆周分布的销件属于易检查、易更换的传力元件。设备定期检修时，可拆除外侧盖板，观察销孔边缘是否有压痕、套筒内是否存在磨屑、端盖螺栓是否松动。三维设计中将销件、套筒和端盖独立表达，能够直接指导维修人员按顺序拆解，也便于在工程图中标注销孔位置度、端面跳动和轴孔配合要求。

　　整体而言，该联轴器结构紧凑、零件数量少、传力关系清晰，适合布置在空间受限但需要适度补偿对中误差的中小扭矩传动部位。设计时应把轴孔承载、销组剪切、螺栓限位、套筒防护和周边安装间隙作为一体考虑，而不是只追求外观圆盘造型。通过完整装配体表达各零件之间的配合关系，可以在样机加工前发现孔位干涉、壁厚不足和拆装空间受限等问题，为后续出图、加工和现场安装提供可靠依据。
