内燃机活塞头精密结构三维造型

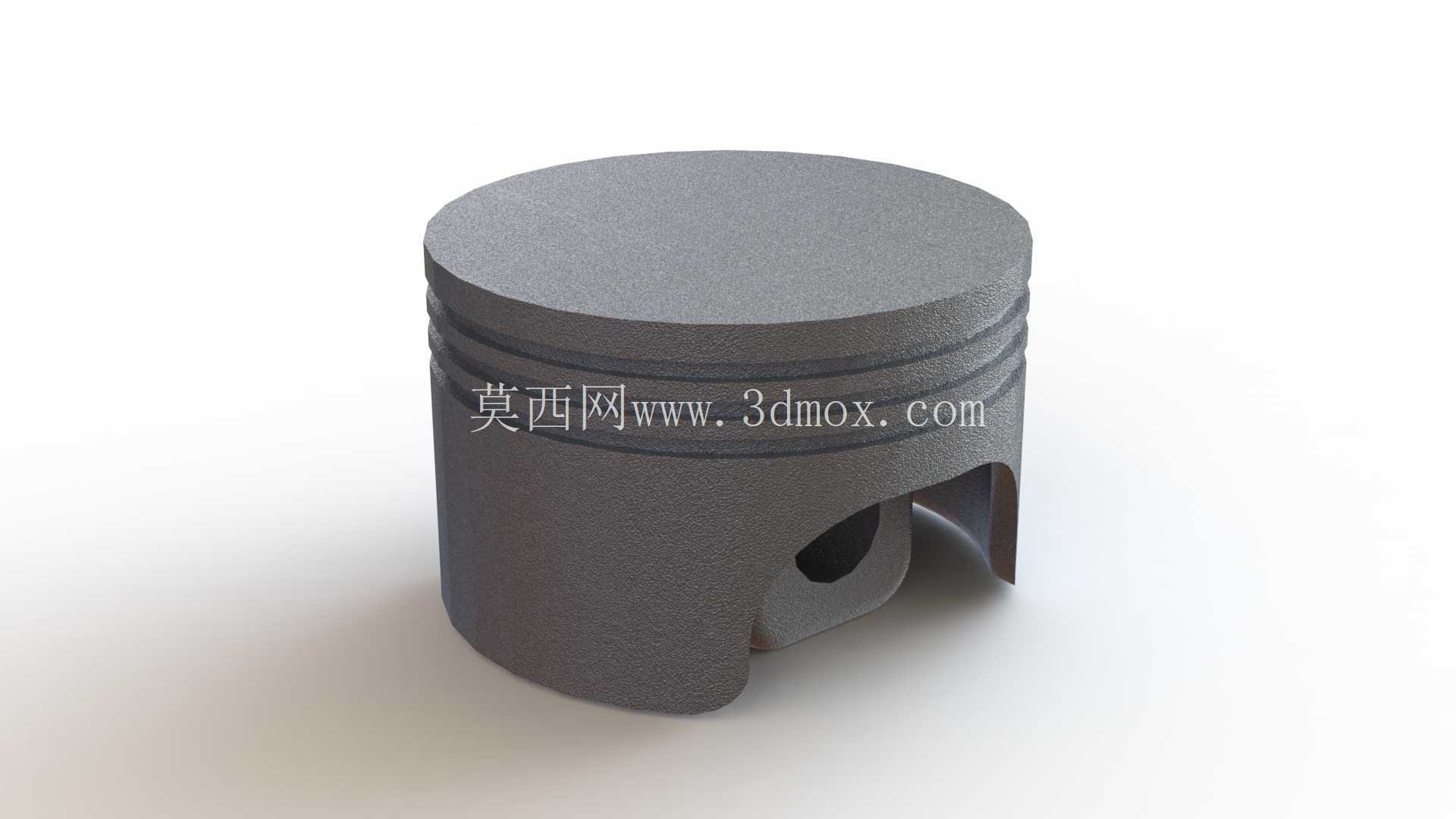

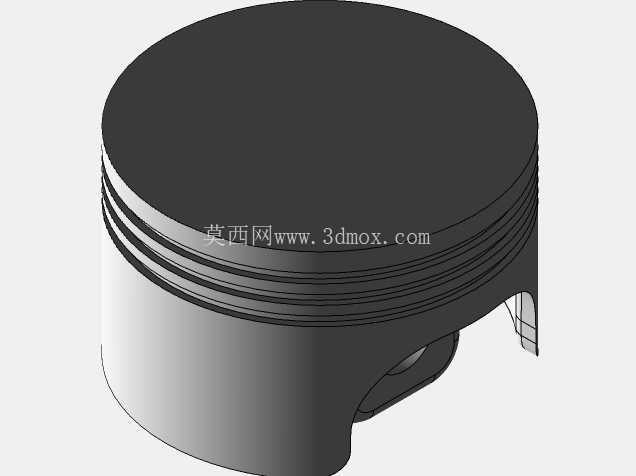

　　在往复式动力机械的核心运动链里，活塞头是直接承接燃烧做功压力的第一承载构件，这套三维造型完整还原了车用内燃机活塞的典型结构特征，覆盖顶部燃烧室承接面、环带密封区、裙部导向段以及销座连接位全部功能区域，建模逻辑完全贴合实际量产活塞的加工与装配逻辑。

　　从实际工况出发，活塞头在气缸内部做高速往复直线运动，顶面直接接触燃油燃烧后产生的高温高压燃气，做功冲程里燃气爆发压力全部作用在活塞顶面，再通过活塞销传递给连杆，最终驱动曲轴旋转输出扭矩。除了最常见的车用汽油、柴油内燃机之外，同结构形式的活塞也大量应用在往复式气体压缩机、高压气缸泵体、小型气动冲击机构当中，不同场景下活塞的受力侧重略有区别：内燃机活塞优先兼顾耐热、轻量化与高速运动惯性控制，压缩机活塞更侧重密封环带的配合精度与往复耐压寿命。

　　结构设计层面，这套造型的顶面采用平整凹面过渡形式，没有额外布置复杂的燃烧室凹坑，属于小排量通用动力机型的典型平顶活塞方案，平顶设计的优势在于顶面受热面积更小，加工工序简单，高速往复运动时的顶面热变形量更容易控制。顶面下方依次布置三道环槽，上方两道为气环安装位，工作时气环向外张紧贴气缸内壁，阻断燃烧室高压燃气向下窜入曲轴箱，最下方一道为油环槽，油环会把气缸壁上飞溅润滑的多余机油刮回油底壳，避免机油窜入燃烧室参与燃烧。环槽的轴向宽度、槽底圆角都经过细化建模，实际生产中环槽的尺寸公差直接决定密封环的工作寿命，槽边如果存在锐边毛刺，运行时会快速磨损密封环端面，引发漏气、烧机油故障。

　　活塞裙部是往复运动的导向段，造型里裙部并非完整圆柱结构，两侧做了对称的切削让位，一方面削减活塞整体质量，降低高速往复运动的惯性力，另一方面给曲轴连杆的摆动留出运动空间，避免连杆在曲轴转角运动过程中与活塞裙部发生运动干涉。裙部内腔的销座部位做了加厚凸台结构，活塞销横向穿过两侧销座孔，销座与裙部的交接位置做了大圆角过渡，用来分散燃气压力传递过来的集中应力，实际装机时这个位置是活塞疲劳开裂的高发区，建模时完全保留了工程上的应力释放圆角，没有做不合理的尖锐简化。

　　安装边界与配合尺寸层面，活塞的外圆柱面与气缸内壁之间采用极小间隙的滑动配合，常温下装配间隙通常控制在几丝到十几丝量级，发动机升温后铝合金活塞的热膨胀量大于铸铁缸体，预留的间隙刚好补偿热变形，避免活塞受热胀死在气缸内。活塞销孔的同轴度、销孔与活塞顶面的平行度都有严格要求，建模时销孔采用完整的贯通圆孔结构，销座内侧留出了活塞销卡环的安装槽位，用来限制活塞销的轴向窜动。环槽的径向深度需要匹配对应规格的活塞环，环装入槽后环的背面要留出热膨胀间隙，开口间隙在装机时也需要按缸径对应调整。

　　整套造型的结构取舍完全服务于实际工作需求：在保证承压强度的前提下尽可能去除非承载区域的材料，降低往复运动质量；所有气流、机油流过的棱边都做了圆滑过渡，减少应力集中；裙部的型线在实际加工中会做成微椭圆桶形，冷态下中部略微外凸，热态膨胀后形成理想的圆柱贴合面，这套三维模型把活塞各功能分区的几何关系完整呈现，结构工程师可以直接在此基础上调整缸径、环槽数量、销孔直径参数，衍生适配不同排量内燃机、不同压力等级压缩机的活塞变体，也可以用来做运动干涉仿真、热变形分析、受力有限元计算的前置几何载体，清晰展现了活塞从顶面承力到销座传力整个力流路径的结构设计思路。
