工业交流滤波电容器组结构设计

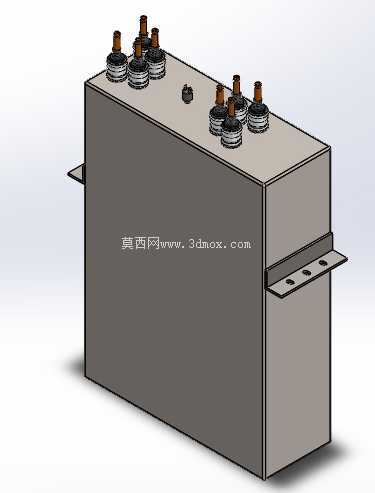

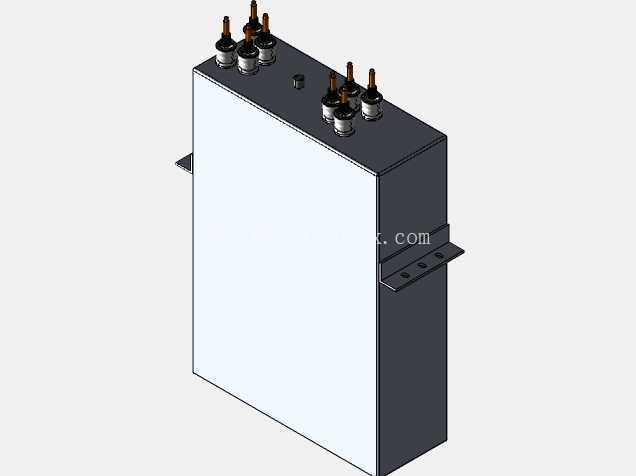

　　该三维结构呈现的是一款用于工业交流回路的箱体式电容器，整体采用矩形金属壳体承载内部电容芯体，壳体两侧伸出带安装孔的固定支耳，支耳与壳体侧壁通过折弯钣金一体衔接，安装孔位沿支耳长度方向均布，可直接通过螺栓将整机固定在柜内安装梁、设备侧壁支架或者无功补偿柜的层架上，安装时支耳贴合安装基准面，无需额外加工转接支座，能够适配标准电气柜的内部安装间距。壳体顶面分两组布置多组瓷套式接线端子，每组端子包含三个主接线柱与配套密封压盖，端子根部带有多层防滑密封结构，端子之间预留足够的电气爬电距离，两组端子分别对应不同的电容单元回路，顶面还单独设置了小型接地或者泄压接口，壳体侧面预留的束带固定槽可用于柜体内部走线时绑扎固定二次线缆，避免线缆直接搭在带电端子上。

　　这类电容器主要应用在工业低压配电系统的无功补偿柜、变频驱动设备的交流滤波回路、感应加热电源的谐振回路以及大功率电机就地补偿场景中，实际运行时接入交流供电回路，通过容性电流抵消感性负载产生的无功电流，降低线路传输的无功损耗，提升配电变压器的有效负载利用率，同时在变频回路中抑制谐波电流对电网的污染，减少IGBT开关动作产生的尖峰电压对后端电机绕组的冲击。在冶金车间的中频感应炉配套电源柜里，这类电容通常多台并联安装在柜内下层支架，和电抗器、铜母排配合组成谐振回路，长时间承受高频交流电流；在工厂车间的低压电容柜中，则和投切接触器、熔断器串联，按负载无功需求量分步投切，稳定车间母线电压。

　　结构设计阶段首先要确定内部芯体的排布空间，矩形壳体的内部净容积需要容纳多个并联的电容芯子、内部连接母排与浸渍绝缘介质，壳体壁厚根据整机重量与柜内安装的振动工况选取，侧壁的折弯翻边既提升箱体整体刚性，也为上下盖板的焊接或者螺栓连接提供密封基准。两侧安装支耳的伸出长度经过匹配，保证螺栓安装时操作空间不会被壳体侧壁遮挡，支耳上的安装孔孔径适配常用的M10、M12固定螺栓，孔位间距符合主流电气柜的安装梁开孔规范。顶面的接线端子选型依据额定工作电压与额定电流确定，瓷套的高度满足不同电压等级下的对地爬电距离要求，端子顶部的螺纹接线柱可以直接压接铜母排或者多股电缆线鼻，压接后通过顶部螺母锁紧，接触面做镀锡处理降低接触电阻，避免长期通流后接触面氧化发热。

　　建模过程中先搭建内部芯体的占位空间，再向外生成壳体的钣金折弯结构，提前预留壳体焊接的工艺余量，安装支耳和侧壁的连接位置做加强折弯处理，避免设备吊装或者长期运行振动后支耳出现变形。顶面的端子排布优先保证相间电气间隙，不同电位的端子之间留出足够的空气间隔，端子和壳体边缘的距离满足安规绝缘要求，壳体侧面的固定槽位置避开内部芯体的布置区域，不会在紧固束带时挤压内部元件。整机外形方正，没有外凸的尖锐结构，在柜内并排安装时多台电容之间可以紧贴排布，最大化利用柜内空间，外壳的金属材质同时起到屏蔽作用，减少内部交变电场对外围弱电控制信号的干扰，壳体可靠接地面设置在支耳安装位置，安装时通过固定螺栓直接和柜体接地网连通，保障运行时外壳始终处于零电位。
