1hp卧式直联离心电动泵结构设计

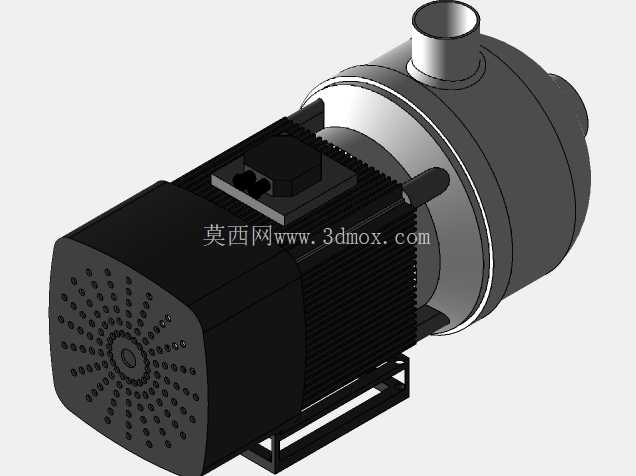

　　这款1hp直联式电动离心泵，在民用供水、小型工业循环、暖通补水、农田小片灌溉这类场景里适配度很高，做结构设计的时候首先要平衡的就是电机和泵体的同轴度，毕竟直联结构没有联轴器缓冲，一旦同轴度偏差超过0.1mm，运行时的轴承磨损速度会成倍提升，还会带来异常振动和噪音。从结构布局来看，电机端采用封闭式风罩设计，风罩端面的放射状散热孔不是随意排布的，每一组孔的开孔角度都对应后端风叶的出风方向，能让冷却气流顺着电机外壳的散热筋轴向流动，带走定子绕组运行产生的热量，保证1hp功率输出下绕组温度维持在绝缘等级允许的范围内。

　　泵体部分采用蜗壳式流道设计，进水口沿轴向布置在泵体端侧，出水口垂直向上设置，这种布局能让流体进入叶轮后顺着蜗壳流道均匀升压，减少水力损失，相比径向进水的结构，轴向进水的流道更平顺，气蚀余量也能控制得更低，适合低液位供水的场景。安装底座采用一体式冲压折弯支架，电机和泵体的连接法兰直接固定在支架的加工基准面上，支架底部预留了四个长条形安装孔，孔位的间距和孔径是按照通用小型泵组的安装规范设计的，现场安装时可以在一定范围内调整固定位置，降低基础施工的精度要求。做三维建模的时候，首先要确定的是电机轴和叶轮的配合公差，电机轴伸端采用h7公差，叶轮内孔采用H7公差，配合面的长度要覆盖叶轮轮毂的全部长度，避免运行时叶轮出现径向跳动。

　　泵体和电机端盖的配合止口要做同轴度约束，止口的配合间隙控制在0.02-0.05mm之间，既方便装配时的对位，又能保证两者的同轴度要求。机械密封的安装腔尺寸要严格匹配标准件的尺寸，密封腔的深度和内径公差要控制在±0.05mm以内，不然会出现密封压缩量过大导致的磨损过快，或者压缩量不足导致的泄漏问题。叶轮的叶片采用后弯式设计，一共6片等厚度圆弧叶片，这种叶片形状的水力效率较高，功率曲线比较平缓，不会随着流量增大出现电机过载的情况，适合1hp这种小功率电机的负载特性。泵体的出水口法兰尺寸是按照小口径管道的通用标准设计的，可以直接对接对应通径的水管或者软管接头，不需要额外做变径转接。

　　在实际选型应用中，这款泵的流量和扬程特性刚好匹配小型供水系统的需求，比如独栋民居的自来水增压、小型冷水机组的冷却水循环、小型加工设备的切削液输送，都能在高效区间运行，不会出现大马拉小车或者负载不足的情况。建模过程中还要考虑装配的工艺性，比如电机端盖和泵体连接的螺栓孔位置要预留足够的扳手空间，方便现场装配和后期维护时的拆装；风罩和电机外壳的连接采用卡扣加螺栓的固定方式，日常清理散热孔积灰的时候不需要完全拆解风罩，松开卡扣就能掀开清理。另外，泵体底部预留了放水螺塞的安装位，冬季停机的时候可以拧开螺塞排空泵腔内的存水，避免低温冻裂泵体。接线盒设置在电机顶部的侧方，接线口的方向可以根据安装现场的布线需求旋转调整，进线口采用标准的电缆密封接头，能防止灰尘和溅水进入接线腔，满足一般户外安装的防护要求。整个泵组的重心落在安装支架的中心区域，运行时的稳定性较好，不需要额外做很重的混凝土基础，普通的水泥地面或者钢架平台上都能固定安装，减震措施只需要在支架和基础之间垫一层橡胶减震垫就能满足运行噪音要求。
